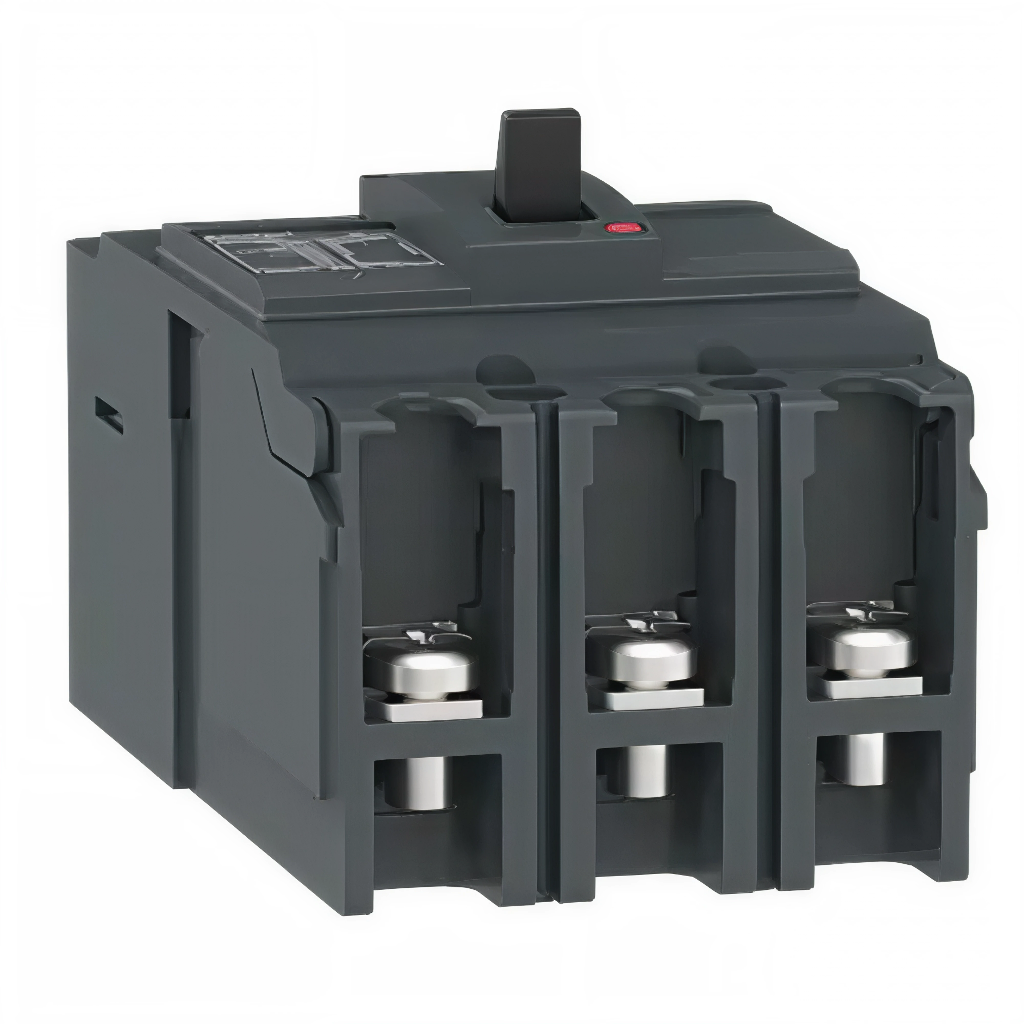

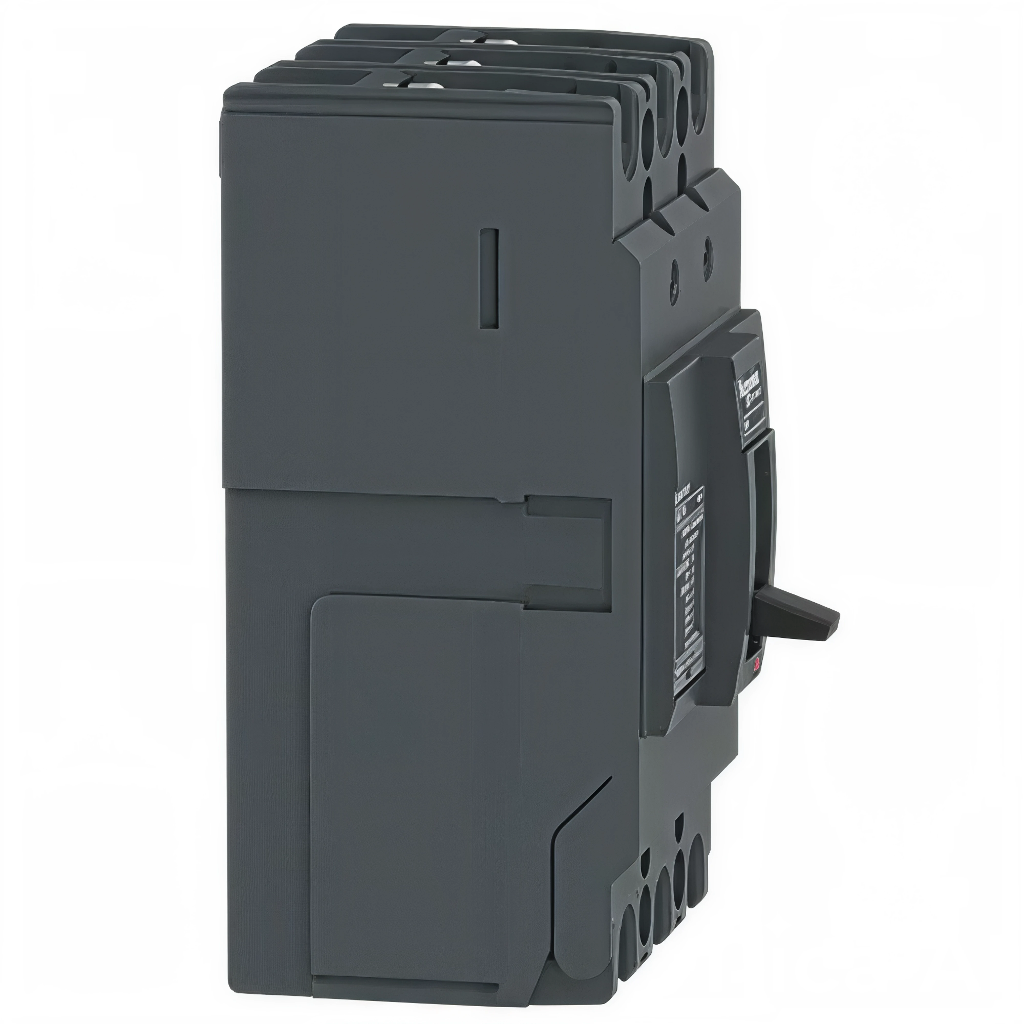

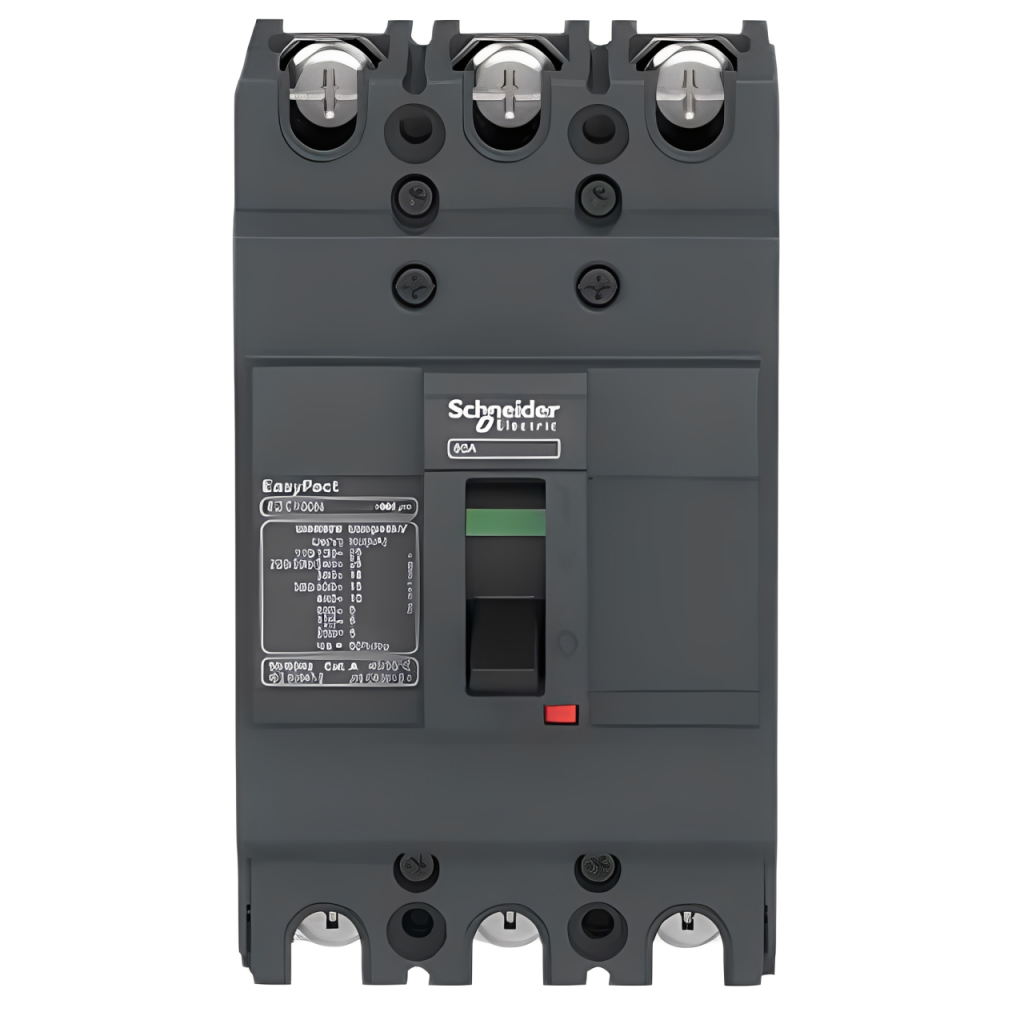

DISJUNTOR CAIXA MOLDADA TRIPOLAR TERMOMAGNÉTICO 380/415VCA LV563306 SCHNEIDER

O Disjuntor Caixa Moldada Tripolar Termomagnético LV563306 da Schneider Electric oferece proteção avançada para circuitos elétricos, interceptando correntes de sobrecarga e curtos-circuitos em instalações industriais, garantindo a segurança e continuidade operacional.

DETALHES TÉCNICOS

• Tipo de produto ou componente: Disjuntor
• Nome abreviado do dispositivo: Compact NSX250N
• Número de polos: 3P
• Descrição de polos protegidos: 3D
• Corrente nominal (In): 250 A a 40 °C
• Tensão operacional nominal (Ue): 690 V CA 50/60 Hz
• Tensão de isolamento nominal (Ui): 800 V CA 50/60 Hz
• Tensão de suportabilidade de impulso nominal (Uimp): 8 kV
• Frequência da rede: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 50 kA a 380/415 V CA 50/60 Hz
• Unidade de disparo: TM250D
• Tecnologia da unidade de disparo: Termomagnético
• Corrente de disparo de sobrecarga nominal (Ir): 175...250 A ajustável
• Corrente de disparo instantâneo em curto-circuito (Ii): 2500 A fixo
• Material da caixa: Policarbonato
• Montagem: Painel
• Grau de proteção IP: IP40 conforme IEC 60529
• Temperatura ambiente de operação: -25 a 70 °C
• Temperatura ambiente de armazenamento: -50 a 85 °C
• Dimensões (AxLxP): 255 x 110 x 110 mm
• Peso do produto: 3,6 kg
• Padrões de conformidade: IEC 60947-2, NEMA MG11

APLICAÇÕES E SETORES

• Proteção de circuitos: Proteção de motores, transformadores, painéis de distribuição e equipamentos de baixa tensão
• Sistemas elétricos: Usado em quadros de distribuição principais e secundários
• Instalações industriais: Proteção contra sobrecarga e curto-circuito em redes de distribuição industriais
• Setores: Manufatura, energia e utilidades, construção civil, data centers, infraestrutura
