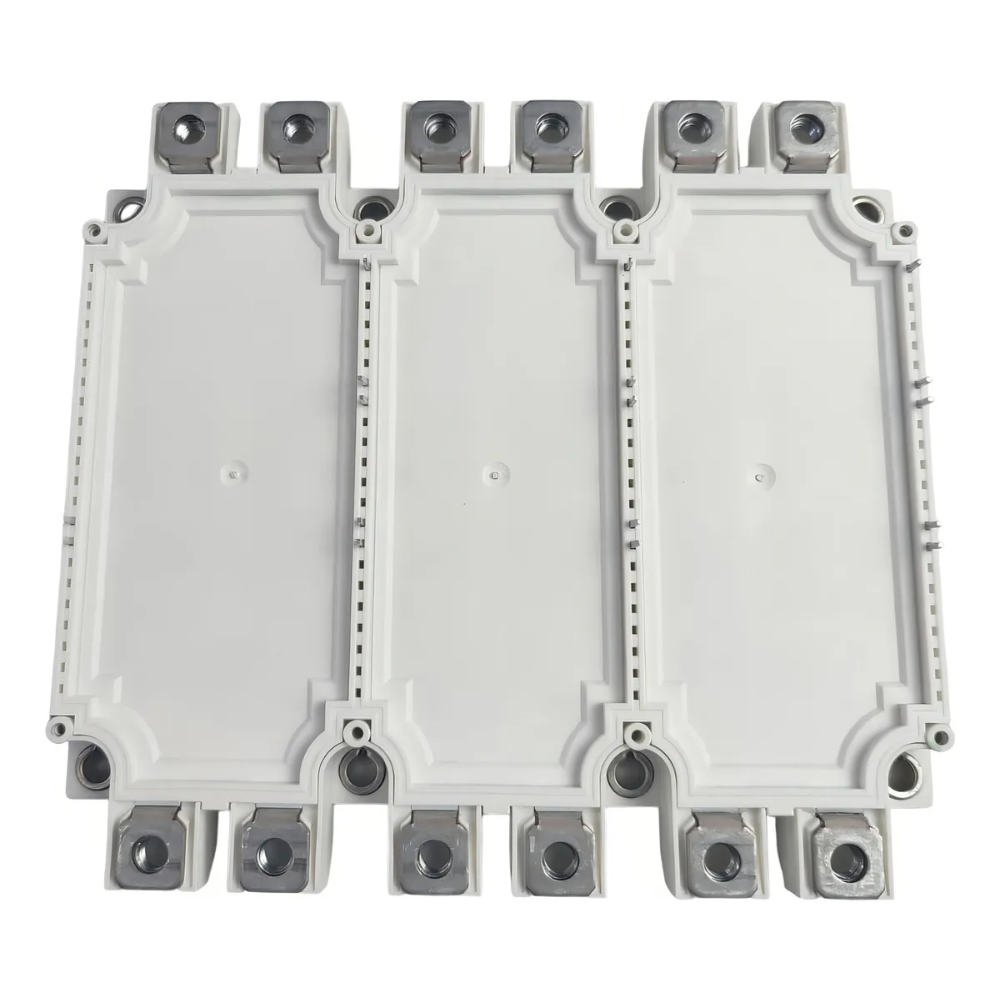

O Módulo IGBT FS450R12KE3 S1 da Infineon é um componente semicondutor de potência de alta performance, projetado para aplicações em automação industrial. Este módulo oferece robustez e eficiência para controle de potência em sistemas complexos, contribuindo para a otimização de processos e a confiabilidade operacional de equipamentos industriais.

DETALHES TÉCNICOS

• Tipo de Componente: Módulo IGBT (Insulated Gate Bipolar Transistor)
• Modelo: FS450R12KE3 S1
• Fabricante: Infineon
• Corrente Nominal de Coletor (Ic): 450 A
• Tensão Nominal de Coletor-Emissor (Vces): 1200 V
• Configuração: Half-bridge (meia-ponte)
• Tecnologia: Trenchstop™ IGBT3
• Tensão de Saturação Coletor-Emissor (Vce(sat)): 2,0 V (típica, a Ic=450 A, Tj=125 °C)
• Perda de Potência Máxima (Ptot): 1,9 kW (2.58 CV) (a Tj=125 °C)
• Energia de Chaveamento (Eon): 141 mJ (típica, a Ic=450 A, Vce=600 V, Tj=125 °C)
• Energia de Desligamento (Eoff): 160 mJ (típica, a Ic=450 A, Vce=600 V, Tj=125 °C)
• Resistência Térmica (Rth(jc)): 0,028 K/W (IGBT), 0,050 K/W (Diodo)
• Faixa de Temperatura de Operação da Junção (Tj): -40 °C a +150 °C
• Encapsulamento: IHM-B (Módulo de Alta Densidade de Potência)
• Material da Base: Cobre
• Material do Isolamento: Cerâmica (Al2O3)
• Conformidade: RoHS

APLICAÇÕES E SETORES

• Aplicações: Inversores de frequência para motores CA, fontes de alimentação ininterruptas (UPS), carregadores de bateria de alta potência, conversores CC/CC de alta potência, sistemas de energia renovável (eólica, solar)
• Controle de Movimento: Acionamento de motores em sistemas de automação, robótica e máquinas-ferramenta de precisão
• Sistemas de Acionamento: Variadores de velocidade de alta potência para equipamentos industriais
• Setores: Energia (transformadores, geradores, redes inteligentes), Tratamento de Água, Cimento e Mineração, Indústria Química, Metalurgia, Equipamentos Ferroviários, Eletrônica de Potência
