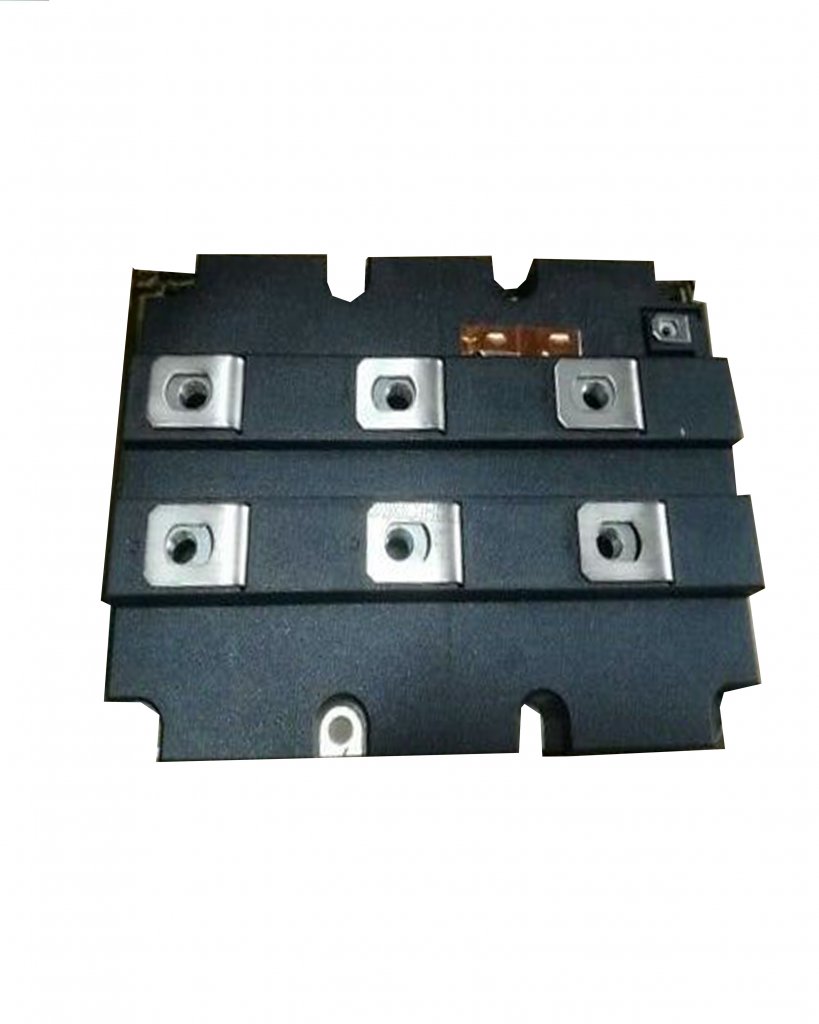

O Módulo Semicondutor IGBT 6SY70000AF07 Siemens é um componente fundamental em sistemas de eletrônica de potência na automação industrial, projetado para controle de potência em uma vasta gama de aplicações. Sua função principal é atuar como chave eletrônica, permitindo comutação rápida e eficiente de altas correntes e tensões, essencial para a operação de inversores, conversores e acionamentos de motores.

DETALHES TÉCNICOS

• Modelo: 6SY70000AF07
• Fabricante: Siemens
• Tipo de Componente: Módulo IGBT (Insulated Gate Bipolar Transistor)
• Configuração: Half-bridge (Ponte Híbrida)
• Tensão Coletor-Emissor (Vces): 600 V
• Corrente Nominal de Coletor (Ic @ 25°C): 100 A
• Potência Dissipada Máxima (Pd @ 25°C): 300 W
• Tensão de Saturação Coletor-Emissor (Vce(sat)): Típica de 1,8 V a 100 A
• Tensão Gate-Emissor (Vge): ±20 V
• Frequência Máxima de Comutação: Até 20 kHz (dependendo da aplicação e condições de dissipação térmica)
• Encapsulamento: Padrão industrial, com base isolada para otimização térmica
• Temperatura de Operação da Junção (Tj): -40 °C a +150 °C
• Certificações: Em conformidade com padrões RoHS. Outras certificações podem variar conforme lote de fabricação e requisitos específicos.

APLICAÇÕES E SETORES

• Aplicações:
  • Inversores de frequência para controle de motores CA
  • Conversores de energia e retificadores
  • Fontes de alimentação ininterrupta (UPS)
  • Sistemas de soldagem de alta frequência
  • Equipamentos de aquecimento por indução
  • Cargas eletrônicas regenerativas
  • Controle de potência em energias renováveis (eólica, solar)
• Setores:
  • Automação de processos
  • Energia e utilidades (geração e distribuição)
  • Transportes (tração ferroviária, veículos elétricos)
  • Fábricas de manufatura (indústria pesada e leve)
  • Metalurgia e mineração
  • Saneamento básico e tratamento de água
  • Bens de consumo e eletrônicos
