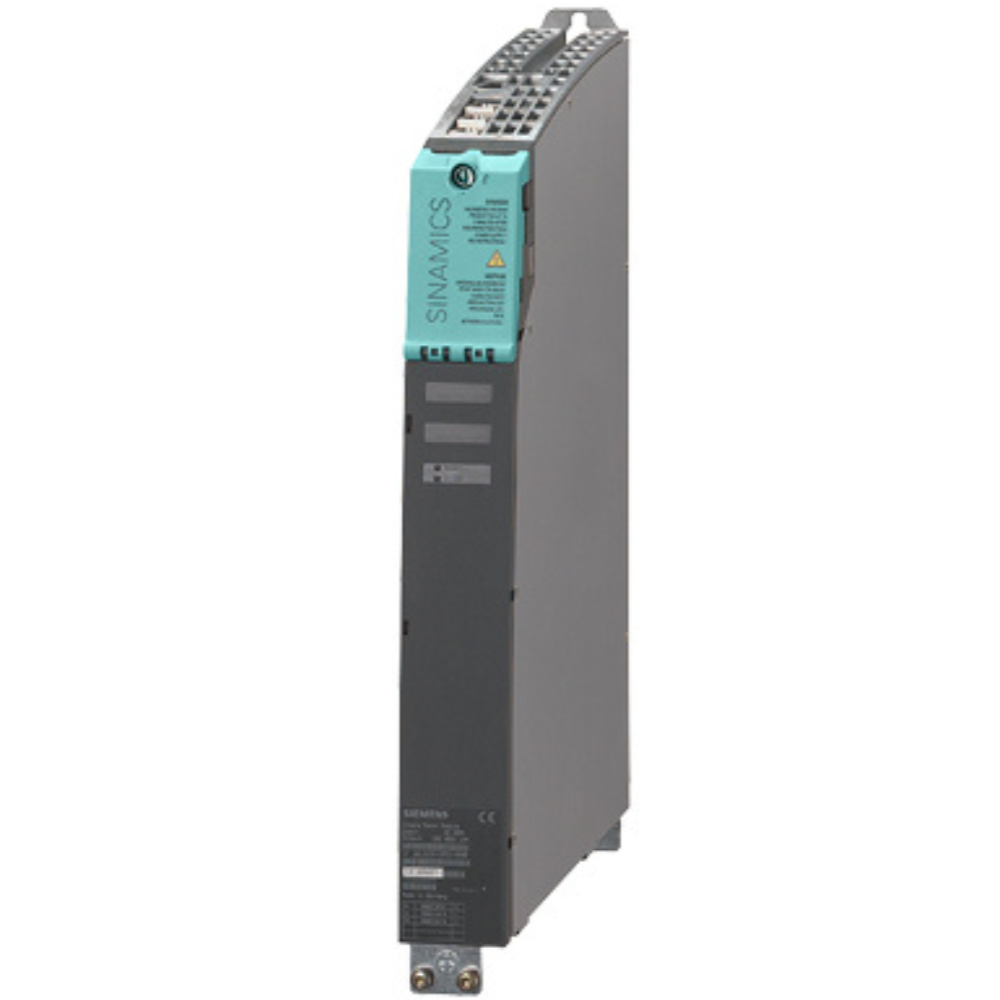

O BLOCO DE ALIMENTAÇÃO SINAMICS S120 Active Line Module, modelo 6SL33521AE375BA1 da Siemens, é um componente essencial em sistemas de automação industrial, projetado para fornecer energia regulada e estável. Ele atua como um retificador ativo para sistemas de acionamento, otimizando a eficiência energética e a dinâmica de operação em aplicações que demandam alta performance e precisão.

DETALHES TÉCNICOS

• Modelo: 6SL33521AE375BA1
• Tipo de Módulo: Active Line Module
• Série: SINAMICS S120
• Fabricante: Siemens
• Tensão de Entrada Nominal: 380 V a 480 V CA trifásica
• Frequência de Entrada: 50 Hz / 60 Hz
• Corrente de Entrada Nominal: 745 A
• Potência Nominal de Entrada: Aproximadamente 500 kW (680 CV) para 380V; 620 kW (843 CV) para 480V
• Fator de Potência: > 0,99 (com THD otimizado)
• Tecnologia de Retificação: Ativa, com controle PWM
• Compatibilidade: Conversores DC/AC da família SINAMICS S120
• Proteções Integradas: Sobrecarga, sobretensão, subtensão, curto-circuito, falha de fase
• Interface de Comunicação: PROFIBUS DP, PROFINET (dependendo da unidade de controle integrada)
• Montagem: Chassi, vertical
• Método de Resfriamento: Ar forçado
• Grau de Proteção: IP20 (quando instalado em gabinete)
• Dimensões (AxLxP): Variáveis dependendo da configuração chassi do S120
• Temperatura Ambiente de Operação: 0 °C a +50 °C
• Altitude Máxima de Operação: 1.000 m sem redução de desempenho

APLICAÇÕES E SETORES

• Aplicações: Acionamento de motores de alta potência, sistemas multi-eixos, controle de movimento preciso, regeneração de energia para a rede elétrica
• Máquinas de Grande Porte: Fresadoras CNC, tornos, laminadores, extrusoras, guindastes de porte industrial
• Sistemas de Elevação e Transporte: Elevadores de carga, transportadores contínuos, sistemas de movimentação automatizados
• Testes e Simulações: Bancadas de teste de motores, simuladores de carga, aplicações de dinâmetros
• Máquinas de Processo: Papel e celulose, linhas de produção de embalagens, máquinas de impressão
• Setores: Metalurgia, automotivo, indústria naval, energia eólica (como componente para sistemas de pitch), mineração, químico e petroquímico
