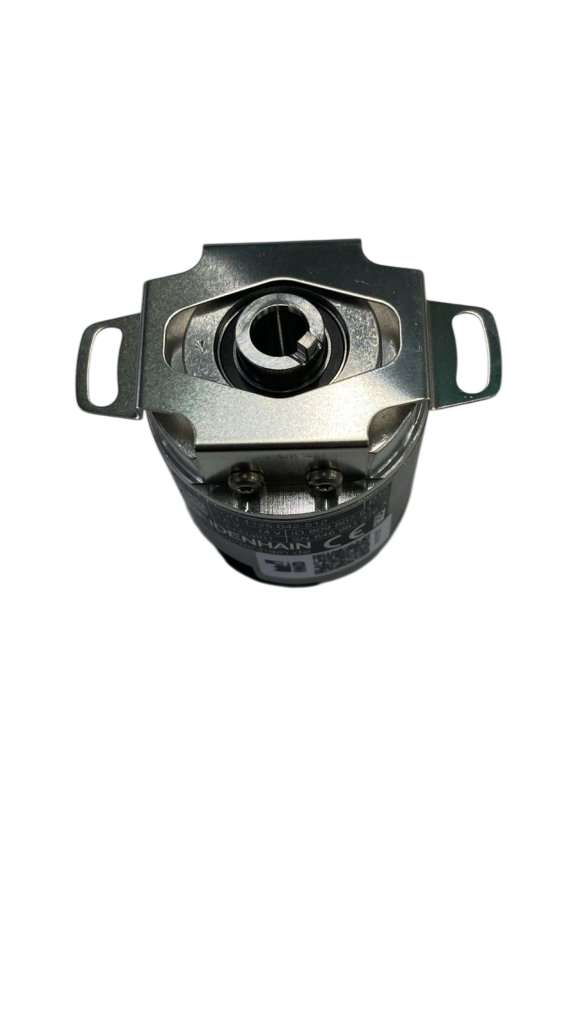

O Encoder Absoluto EQN 1125.042 é um sensor de posição rotativo de alta precisão projetado para atuar como componente vital em sistemas de automação industrial da Siemens, fornecendo feedback de posição exato para motores síncronos e máquinas-ferramenta, garantindo controle de movimento otimizado.

DETALHES TÉCNICOS

• Modelo: EQN 1125.042
• Tipo de encoder: Absoluto, rotativo multiturn
• Interface de comunicação: DRIVE-CLiQ (Siemens)
• Resolução Singleturn: 23 bits (8.388.608 passos por revolução)
• Resolução Multiturn: 12 bits (4.096 revoluções)
• Precisão angular: ± 20 segundos de arco (típica)
• Velocidade máxima operacional: 6.000 rpm
• Temperatura de operação: -20 °C a +100 °C
• Proteção IP: IP67 (eixo e carcaça)
• Compatibilidade de motores: Desenvolvido especificamente para servomotores Siemens 1FK702/03
• Tensão de alimentação: 5 VDC (± 5%)
• Consumo de corrente: Típico 150 mA
• Conexão elétrica: Conector M23 axial, 17 pinos
• Material da carcaça: Alumínio anodizado
• Montagem: Flange e acoplamento (montagem no eixo do motor)
• Certificações: CE, UL

APLICAÇÕES E SETORES

• Aplicações: controle de posição de alta precisão, servomotores para alimentação de eixos, robótica, sistemas CNC
• Máquinas-ferramenta: tornos, fresadoras, centros de usinagem com alta demanda de exatidão
• Linhas de montagem automatizadas: posicionamento preciso de componentes e manipuladores
• Siderurgia: controle de movimento em laminadores e processos de conformação
• Setores: automotivo, aeroespacial, embalagem, eletrônicos, farmacêutico e indústria de transformação
