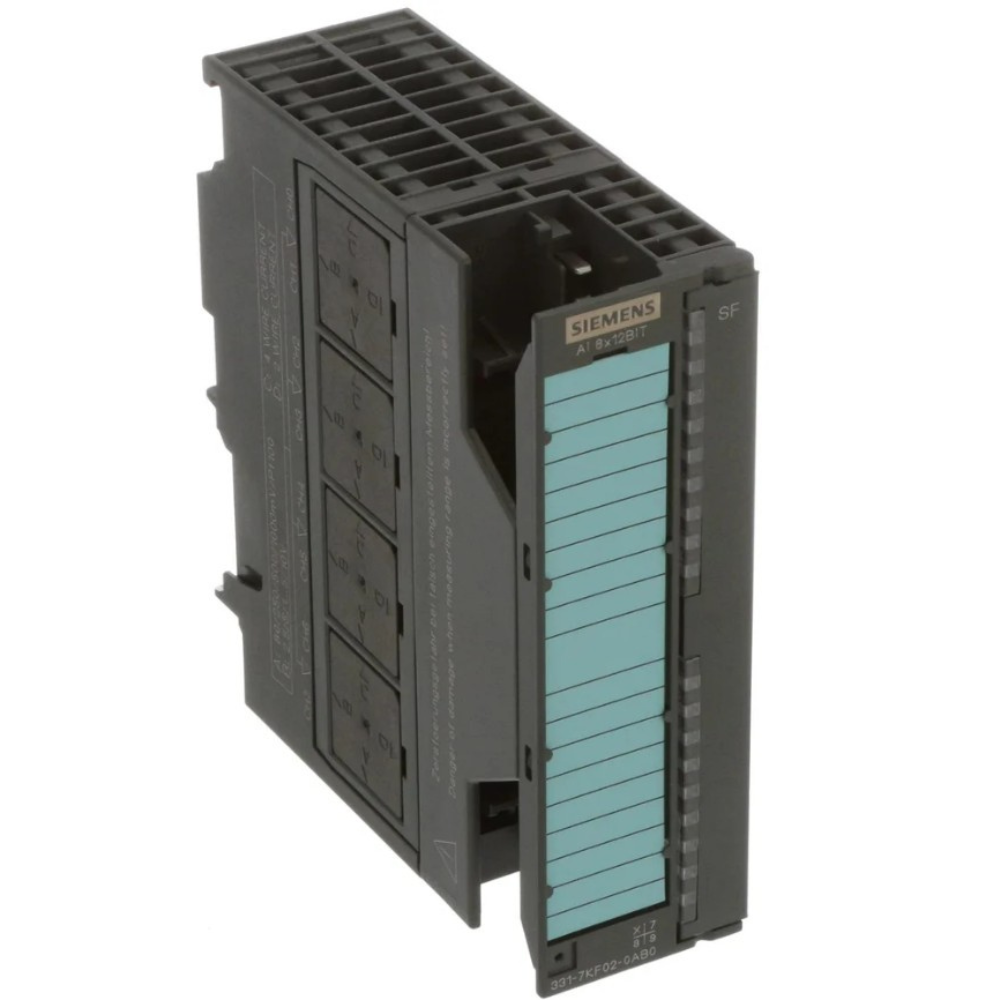

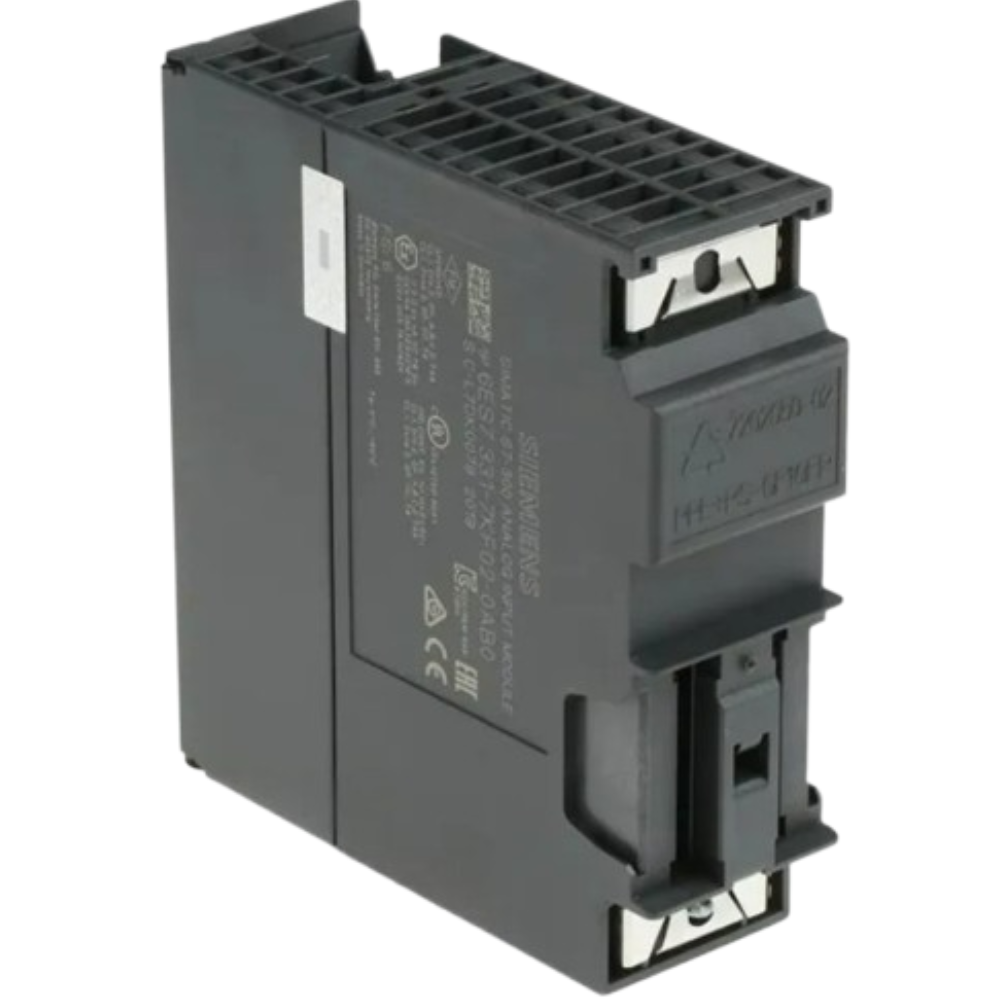

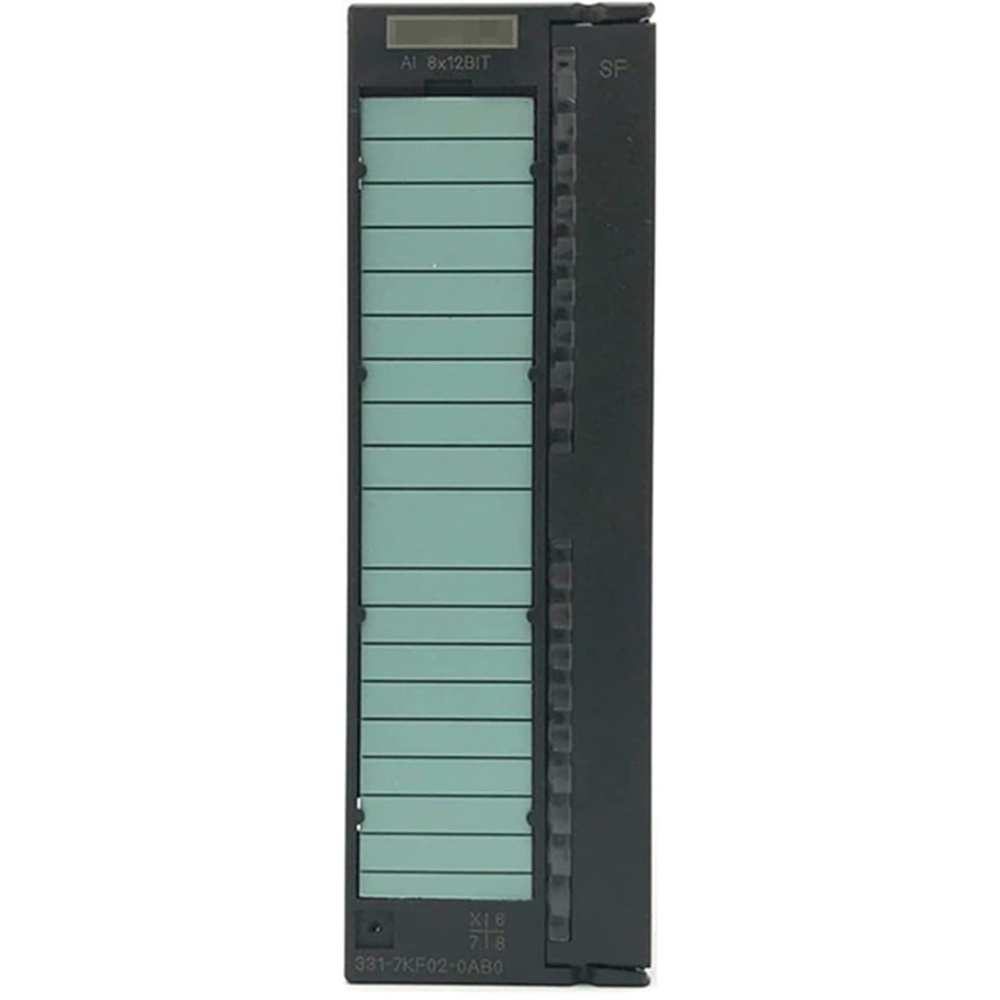

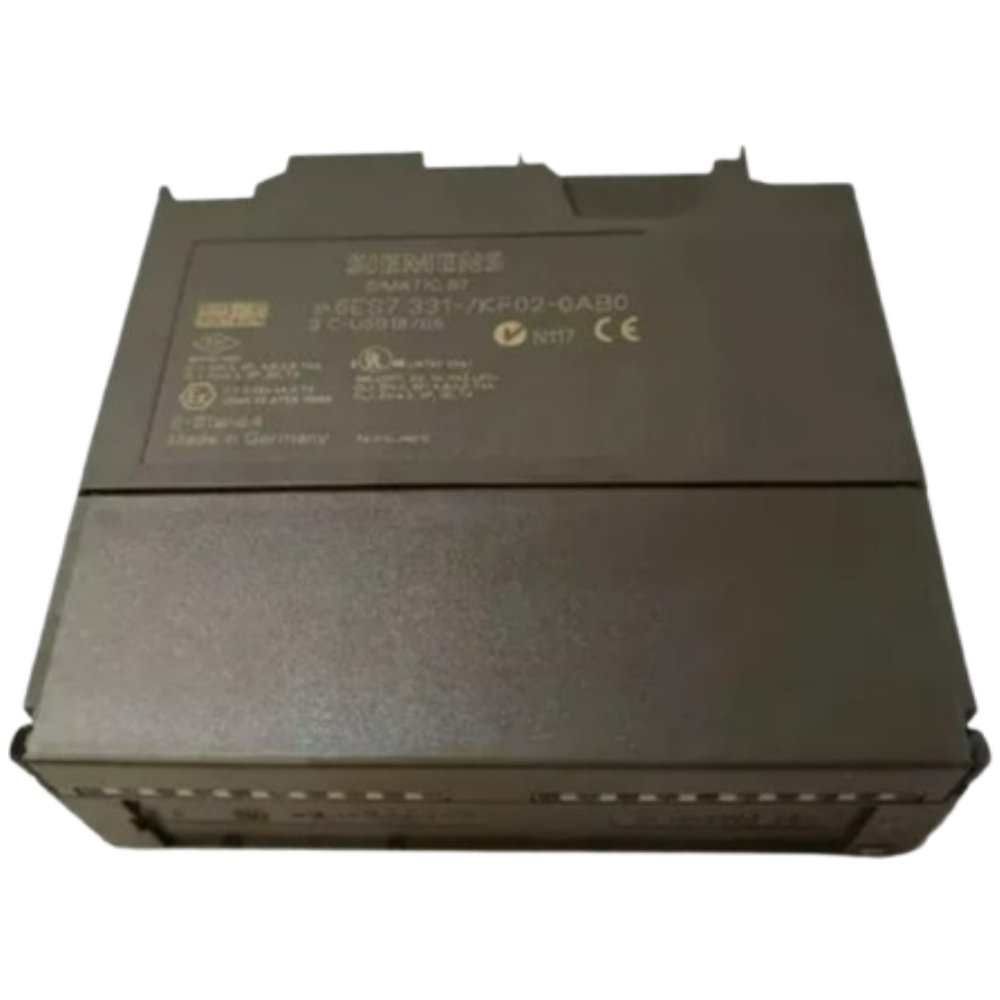

O Módulo de Entrada Analógica SM 331 para SIMATIC S7-300 oferece a capacidade de adquirir sinais de processo analógicos de alta precisão, essencial para o monitoramento e controle refinado em sistemas de automação industrial complexos.

DETALHES TÉCNICOS

• Modelo: 6ES7331-7KF01-0AB0
• Tipo: SM 331, Entrada Analógica
• Número de canais: 8 canais
• Resolução de entrada: 13 bits (+ sinal)
• Intervalo de medição: Diferentes faixas de tensão (±10V, ±5V, ±2,5V, ±1V, 0-10V, 0-5V, 1-5V) e corrente (±20mA, 0-20mA, 4-20mA) configuráveis por canal
• Precisão de medição: 0,1% (típica) para tensão, 0,2% (típica) para corrente
• Erro de linearidade: ±0,02%
• Ciclo de conversão: 0,8 ms por canal (em média)
• Diagnóstico: Interrupções configuráveis por canal para sobre/subfaixa, quebra de fio e curto-circuito
• Isolamento: Isolamento galvânico entre os canais e o barramento do backplane
• Consumo de corrente do barramento traseiro: 80 mA a 5 V DC
• Perda de potência: Aproximadamente 2,1 W
• Tensão de alimentação externa: 24 V DC (via conector de terminal frontal)
• Temperatura ambiente de operação: 0°C a +60°C
• Dimensões (L x A x P): 40 mm x 125 mm x 120 mm
• Peso: Aproximadamente 200 g

APLICAÇÕES E SETORES

• Aplicações: Aquisição de dados de sensores analógicos (temperatura, pressão, nível, vazão), controle de malha fechada, feedback de posição, monitoramento de processos
• Sinais de processo: Entradas de termopares, RTDs (com Transdutor), transmissores de pressão e vazão, sensores de nível
• Setores: Químico, petroquímico, farmacêutico, alimentício e bebidas, energia, tratamento de água, fábricas de papel e celulose, automotivo (testes e controle)
