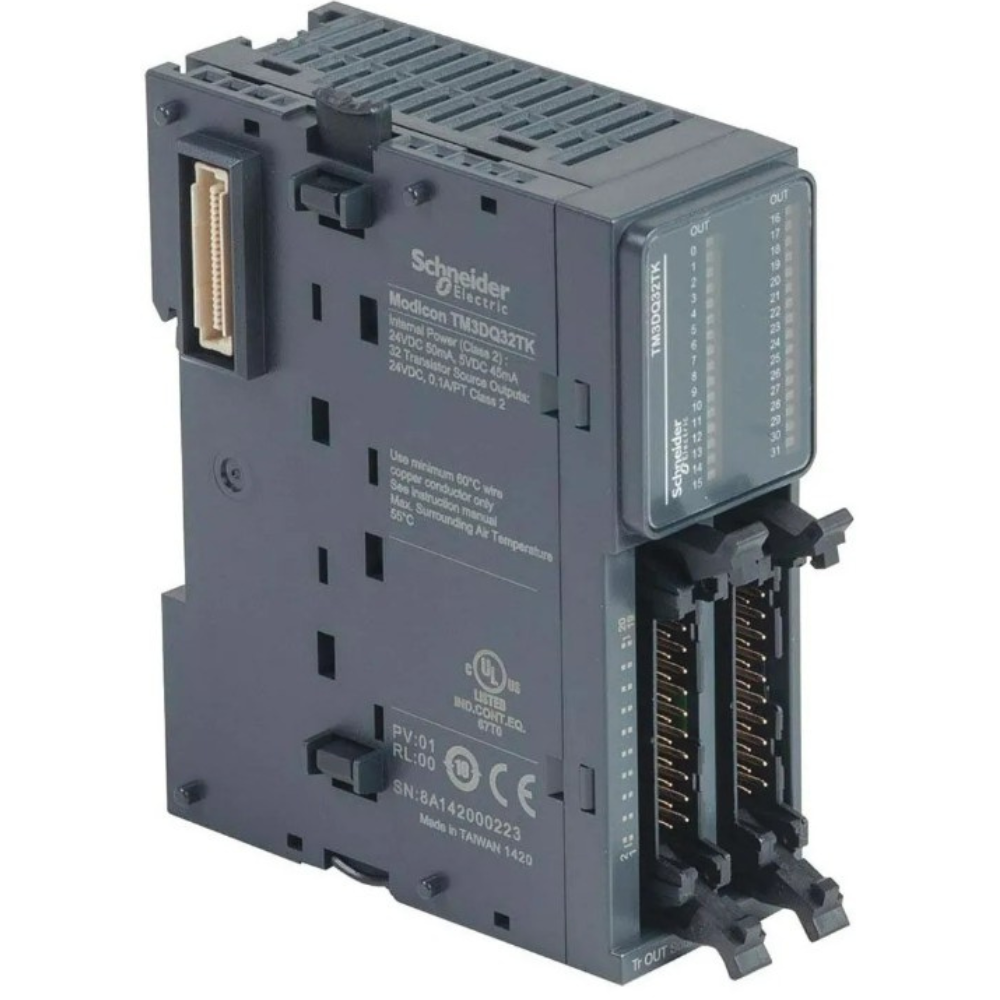

O Módulo de Saída Digital TM3DQ32TK Schneider é um dispositivo essencial em sistemas de automação industrial, projetado para fornecer 32 saídas digitais tipo source de transistor, otimizando o controle de atuadores e dispositivos em máquinas e processos. Sua capacidade de integração com CLPs e sistemas de controle garante flexibilidade e alta performance em diversas aplicações exigentes.

DETALHES TÉCNICOS

• Tipo de Produto: Módulo de Saída Digital
• Modelo: TM3DQ32TK
• Marca: Schneider Electric
• Número de Saídas Digitais: 32
• Tipo de Saída: Transistor Source
• Tensão Nominal de Operação: 24 VCC
• Corrente Nominal por Canal: 0,5 A
• Corrente Máxima Total: 8 A
• Tempo de Resposta: < 0,5 ms (ON), < 0,5 ms (OFF)
• Proteção Contra Curto-Circuito: Sim, por canal
• Proteção Contra Sobrecarga: Sim
• Tensão de Isolamento: 500 V (entre canais e sistema)
• Consumo Interno: 2,8 W
• Conexão Elétrica: Conectores HE10 (padrão MIL-C-83503)
• Grau de Proteção: IP20 (IEC 60529)
• Método de Fixação: Trilho DIN 35 mm
• Temperatura de Operação: -10 °C a 55 °C
• Temperatura de Armazenamento: -25 °C a 70 °C
• Umidade Relativa: 10% a 95% (sem condensação)
• Vibração (Operação): 1 gn (5-500 Hz), EN/IEC 60068-2-6
• Choque (Operação): 15 gn (11 ms), EN/IEC 60068-2-27
• Dimensões (LxAxP): 27,4 mm x 90 mm x 84,6 mm
• Peso: 0,1 kg
• Conformidade: Marcação CE, UL, CSA, RCM, EAC

APLICAÇÕES E SETORES

• Aplicações: Controle de válvulas solenoides, atuadores pneumáticos, sinalizadores luminosos, motores de pequeno porte, relés de interface, sistemas de travamento e destravamento, acionamento de contatores.
• Setores: Manufatura, embalagem, tratamento de água, indústria alimentícia e de bebidas, indústria farmacêutica, automotiva, logística, automação predial.
