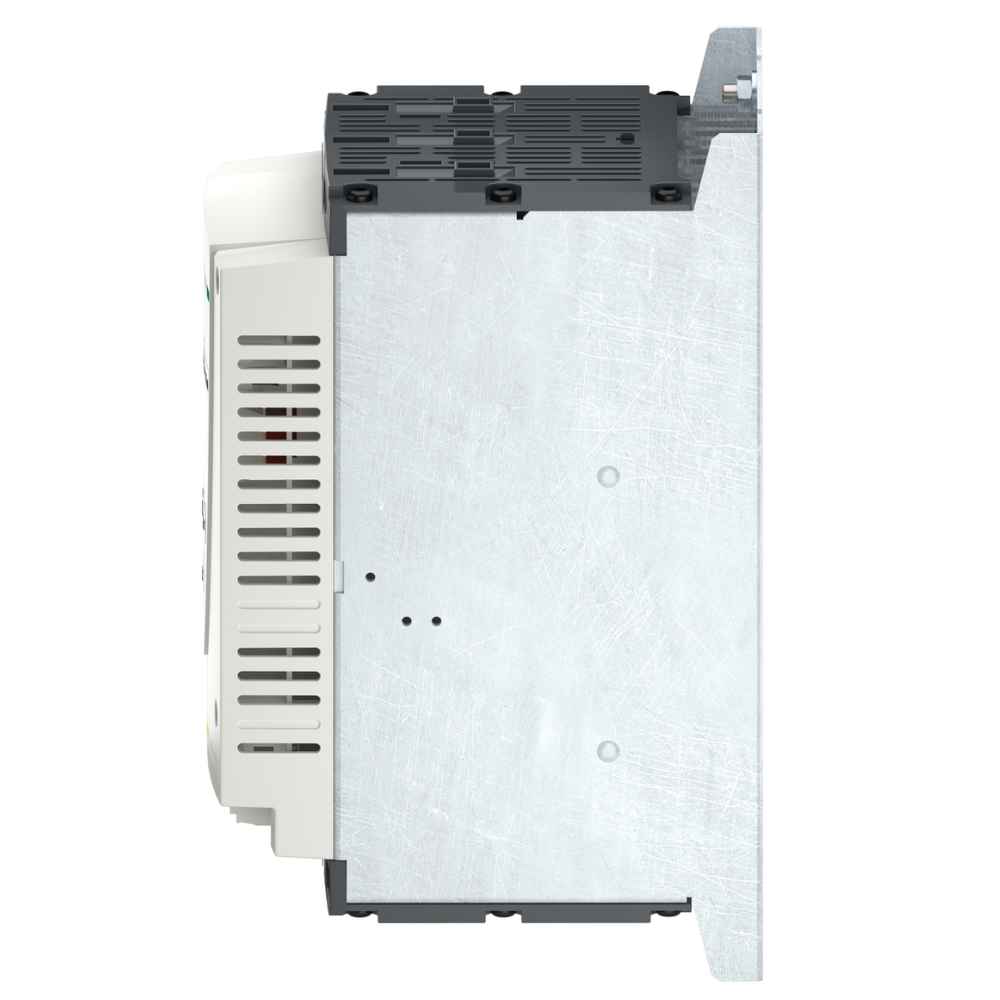

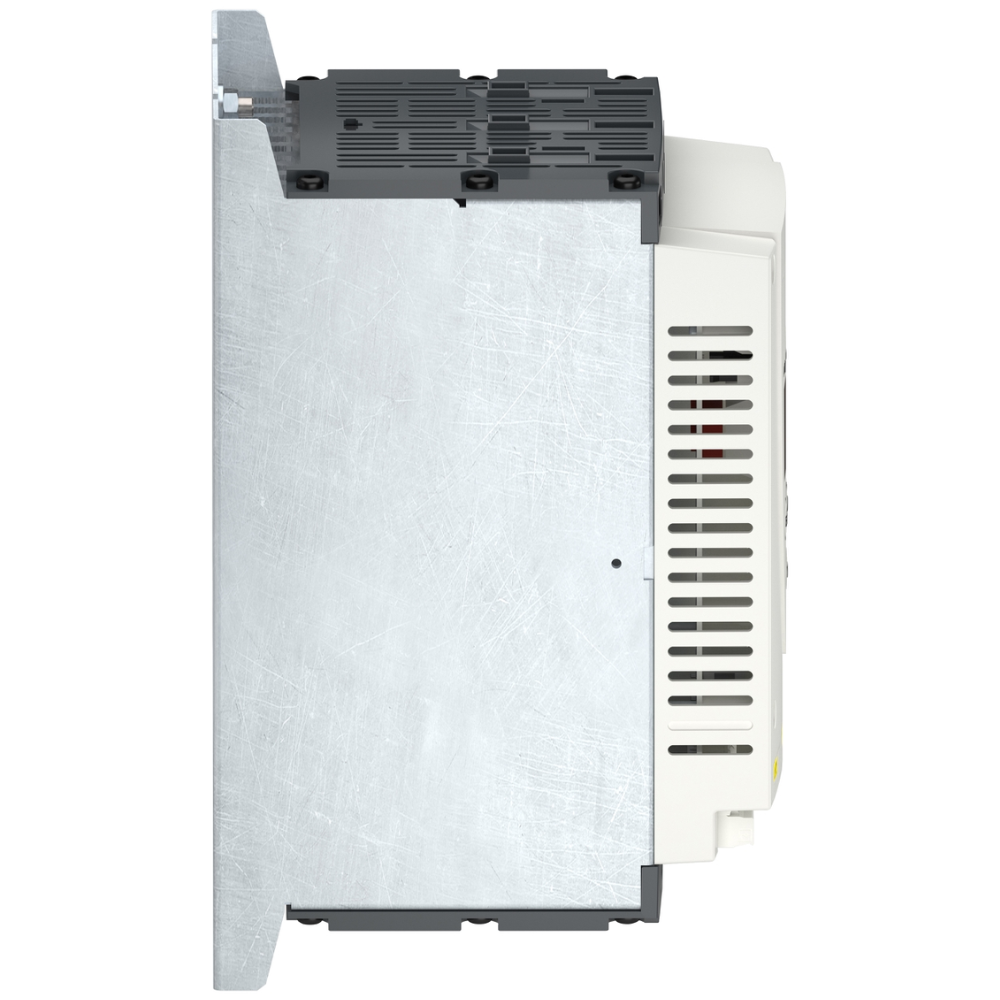

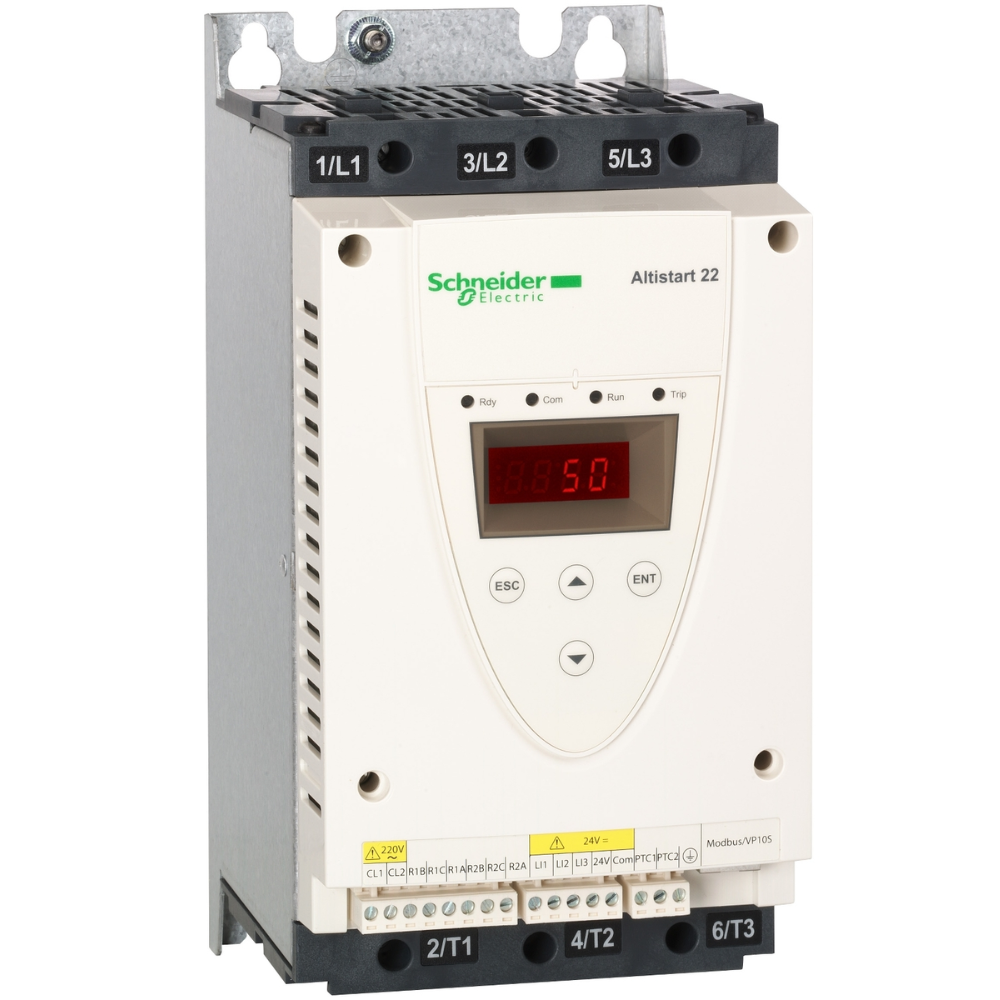

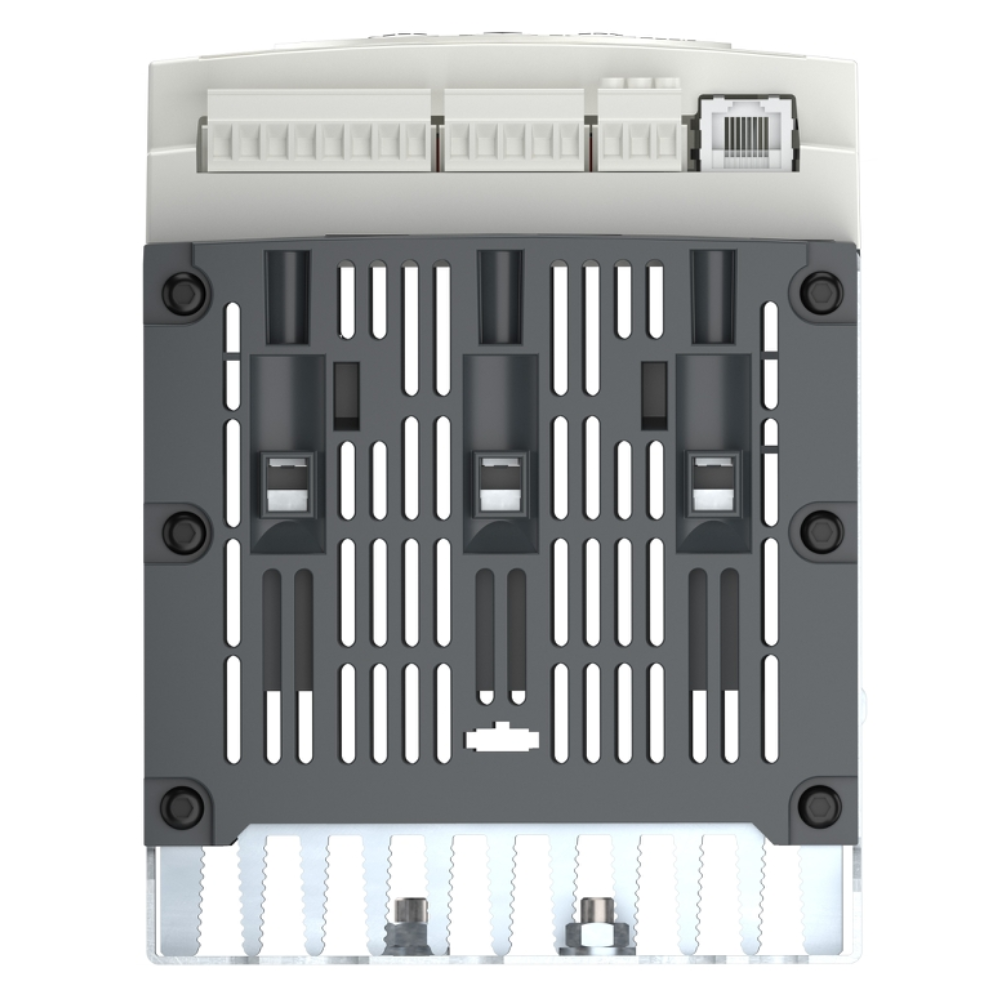

O ATS22D47Q da Schneider Electric é uma chave de partida suave trifásica projetada para otimizar o desempenho de motores assíncronos em diversas aplicações de automação industrial. Este dispositivo garante uma partida e parada suaves, reduzindo picos de corrente e tensões mecânicas, prolongando a vida útil dos equipamentos.

DETALHES TÉCNICOS

• Modelo: ATS22D47Q
• Tipo: Soft Starter (Chave de Partida Suave)
• Potência do Motor: 22 kW (29,91 CV) a 230 V
• Corrente Nominal para Conexão Padrão: 47 A
• Corrente Nominal para Conexão Triângulo: 81 A
• Tensão de Alimentação: 200 V AC a 240 V AC (-15% a +10%)
• Frequência de Alimentação: 50/60 Hz (+/- 5%)
• Número de Fases: Trifásico
• Tensão de Controle: 24 V AC/DC
• Corrente de Partida Máxima: Ajustável (até 5 In)
• Tempo de Aceleração: Ajustável de 1 a 10 segundos
• Tempo de Desaceleração: Ajustável de 1 a 10 segundos
• Proteções Integradas: Subcarga, sobrecarga, curto-circuito (com relé térmico externo), falha de fase
• Comunicação: Modbus RTU embarcado
• Grau de Proteção: IP20
• Temperatura de Operação: -10°C a +50°C
• Dimensões (AxLxP): 265 mm x 130 mm x 180 mm
• Padrões e Certificações: IEC 60947-4-2, UL, CSA, CE

APLICAÇÕES E SETORES

• Aplicações: controle de bombas, ventiladores e exaustores, transportadores de esteira, compressores, misturadores, máquinas-ferramenta, sistemas de climatização (HVAC)
• Redução de Estresse Mecânico: minimização de choques na mecânica de motores e acoplamentos
• Economia de Energia: otimização do consumo durante as fases de partida e parada
• Setores: tratamento de água, mineração, petróleo e gás, alimentos e bebidas, manufatura, indústria química e farmacêutica
