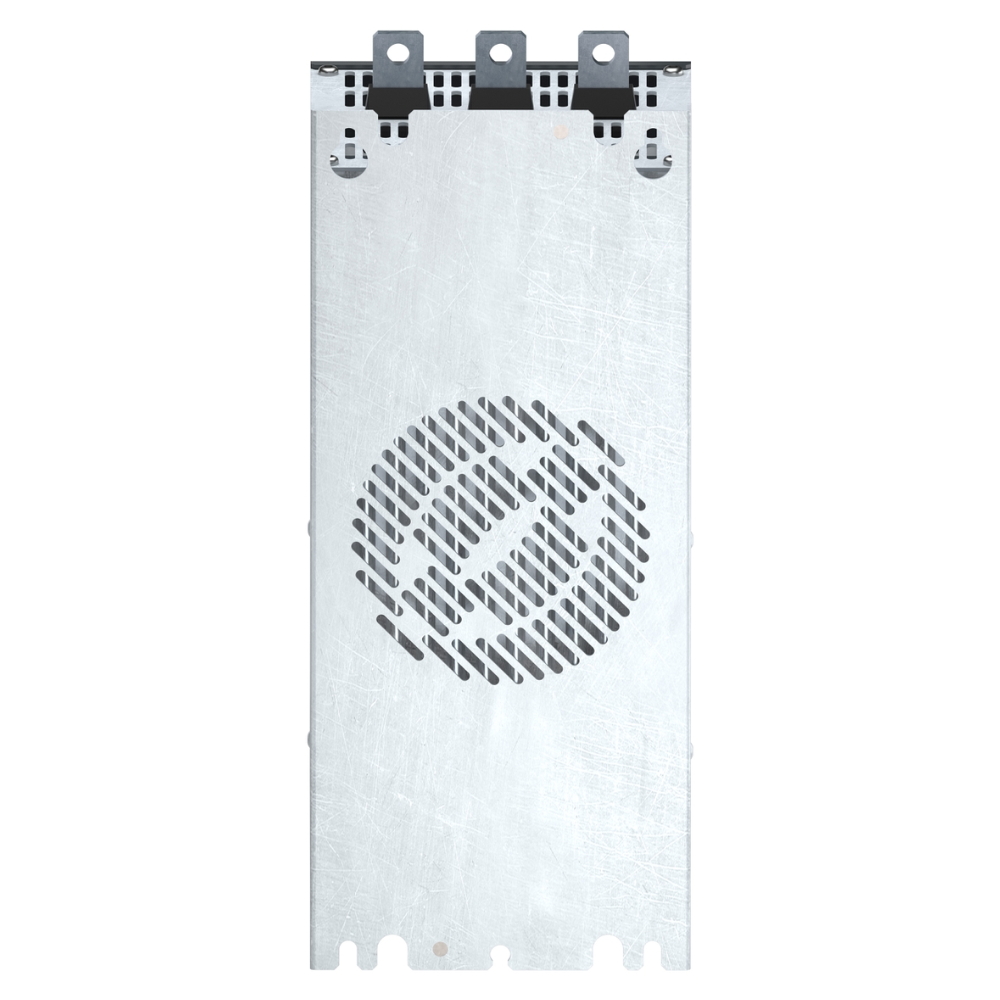

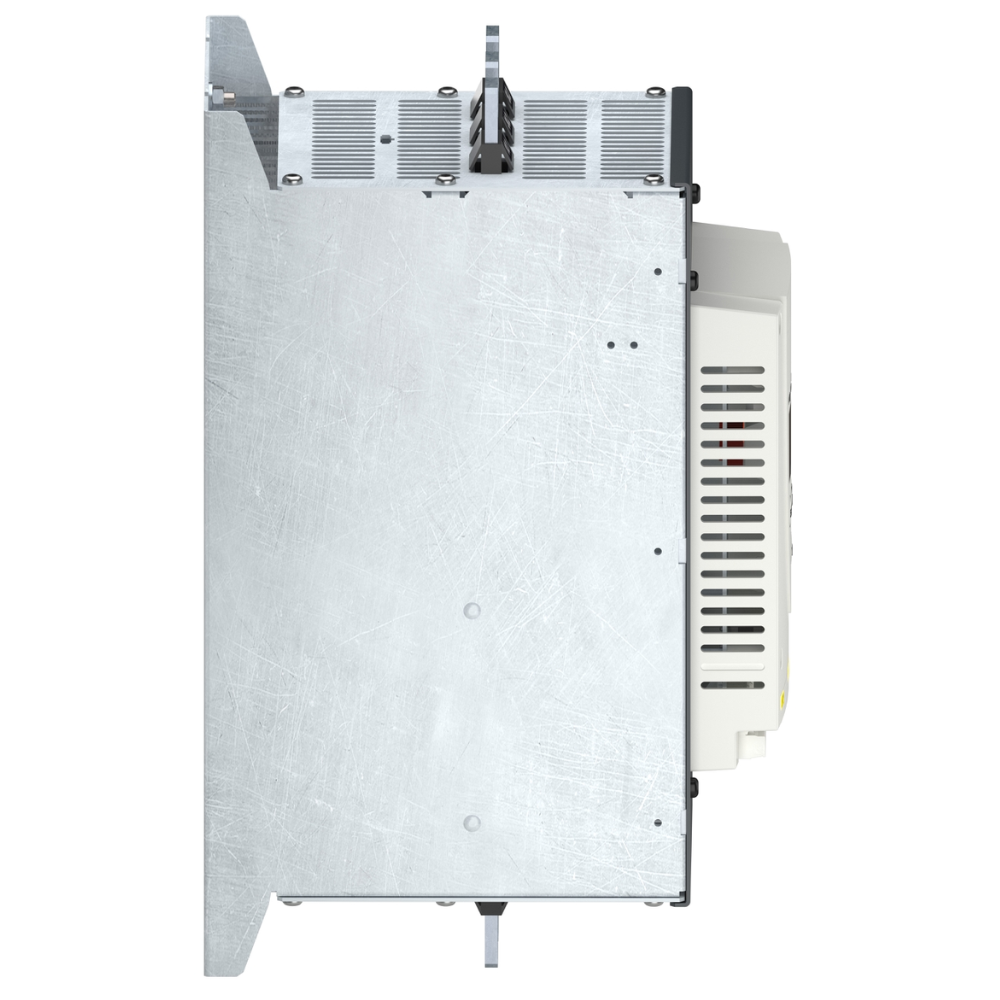

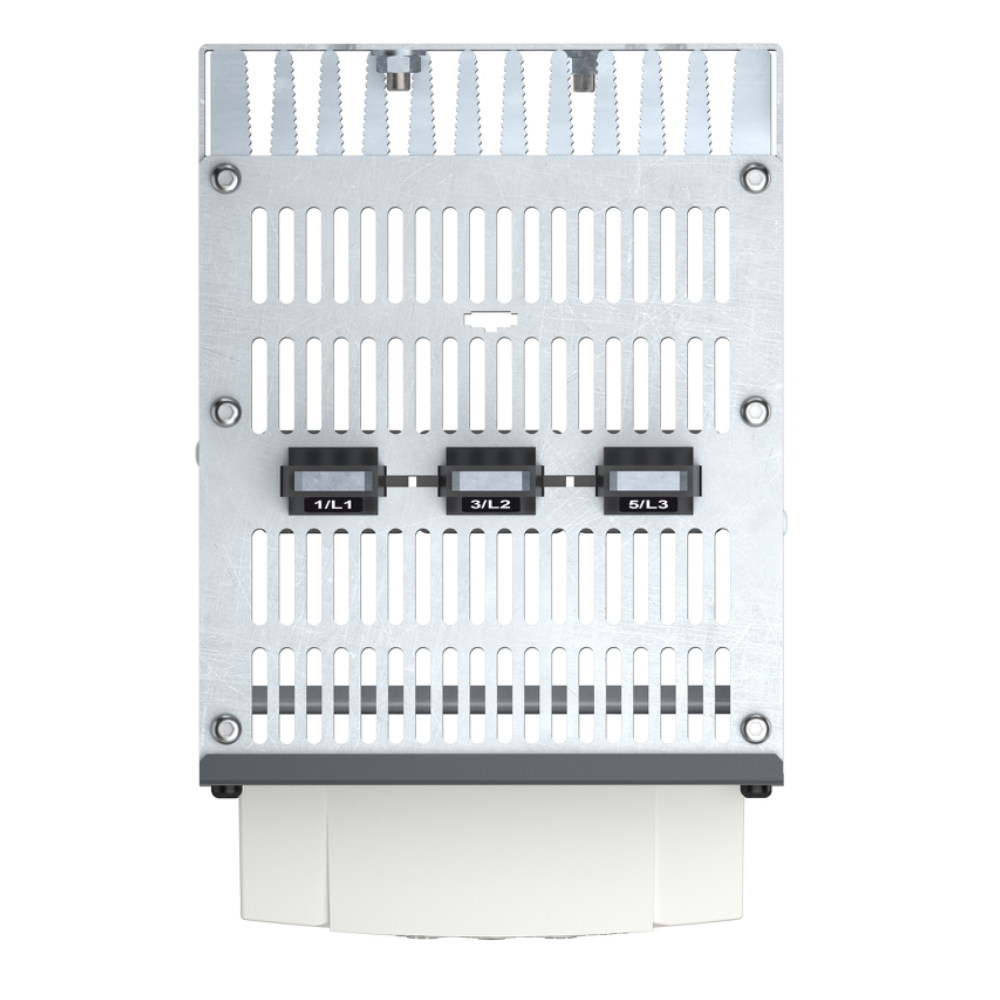

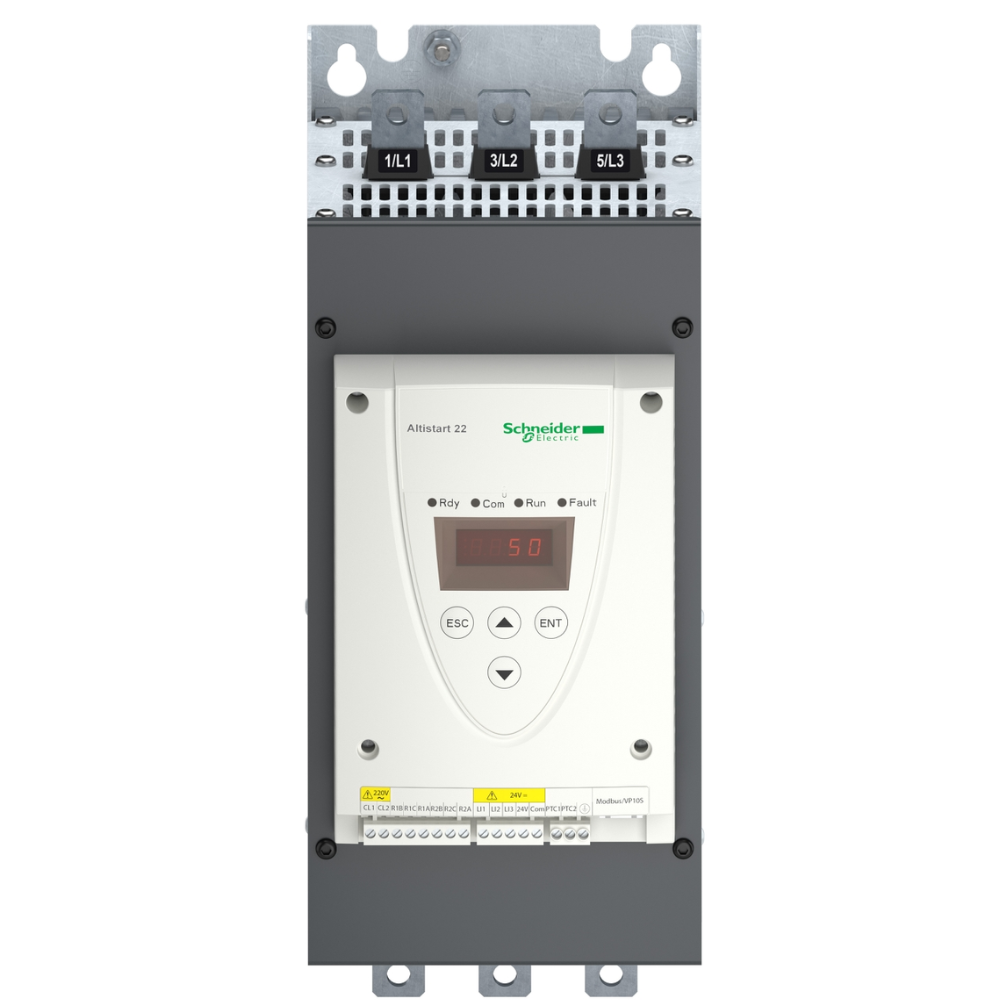

A Chave de Partida Trifásica Schneider ATS22C11Q é um soft starter compacto e robusto, projetado para otimizar o controle de motores assíncronos trifásicos em aplicações industriais. Este dispositivo de automação industrial assegura partidas e paradas suaves, eliminando picos de corrente e choques mecânicos, o que prolonga a vida útil dos equipamentos e melhora a eficiência energética do sistema.

DETALHES TÉCNICOS

• Modelo: ATS22C11Q
• Tipo de Produto: Soft Starter (Chave de Partida Suave)
• Tensão Nominal de Alimentação: 200...240 VCA, trifásico, 50/60 Hz
• Potência do Motor: 55 kW (74,77 CV) a 230 VCA
• Corrente Nominal de Operação: 110 A
• Corrente de Partida Máxima: Ajustável, tipicamente 3 a 5 vezes a corrente nominal do motor
• Algoritmo de Controle: Controle de torque ou controle de tensão
• Funções de Proteção:
  • Proteção contra sobrecarga do motor
  • Proteção contra subcarga do motor
  • Proteção contra sobrecorrente
  • Proteção contra subtensão e sobretensão
  • Proteção contra falta de fase
  • Proteção térmica integrada
• Tempo de Aceleração e Desaceleração: Ajustável de 0,5 a 60 segundos
• Comunicação: Porta serial integrada (Modbus RTU via RJ45)
• Entradas Digitais: 3 (programáveis)
• Saídas Digitais: 2 (contato seco, programáveis)
• Saída Analógica: 1 (0-10 V ou 4-20 mA, configurável)
• Interface do Usuário: Display LCD com botões de navegação, software de configuração via PC
• Grau de Proteção: IP20 (IEC 60529)
• Montagem: Trilho DIN ou placa de montagem em painel
• Normas e Certificações: CE, UL, CSA, C-Tick, GOST, CCC
• Temperatura de Operação: -10°C a +50°C
• Dimensões (AxLxP): 295 x 135 x 190 mm (aproximado)
• Peso: 4,2 kg (aproximado)

APLICAÇÕES E SETORES

• Aplicações:
  • Bombas: prevenção de golpe de aríete, redução de estresse mecânico na tubulação
  • Ventiladores e Exaustores: controle suave da ventilação, redução de ruído e desgaste
  • Compressores: partida controlada, redução de picos de corrente
  • Transportadores e Esteiras: aceleração e desaceleração suaves, evitando trancos e derramamentos
  • Agitadores e Misturadores: controle preciso da velocidade de partida e parada
  • Outros motores assíncronos: máquinas-ferramenta, extrusoras, moedores
• Setores:
  • Água e Saneamento: Estações de tratamento de água e esgoto, sistemas de bombeamento
  • Mineração: Transportadores de minérios, bombas de drenagem, ventiladores de mina
  • Cimenteiro: Transportadores de cimento, ventiladores e exaustores industriais
  • Químico e Petroquímico: Bombas de fluidos, agitadores em reatores, ventiladores para áreas classificadas
  • Alimentos e Bebidas: Transportadores, misturadores, bombas em linhas de produção
  • Indústria Farmacêutica: Sistemas de transporte, exaustão e mistura controlados
  • HVAC: Grandes sistemas de ventilação e ar condicionado em edifícios comerciais e industriais
  • Fabricação em geral: Todas as indústrias que utilizam motores elétricos trifásicos de média e alta potência
