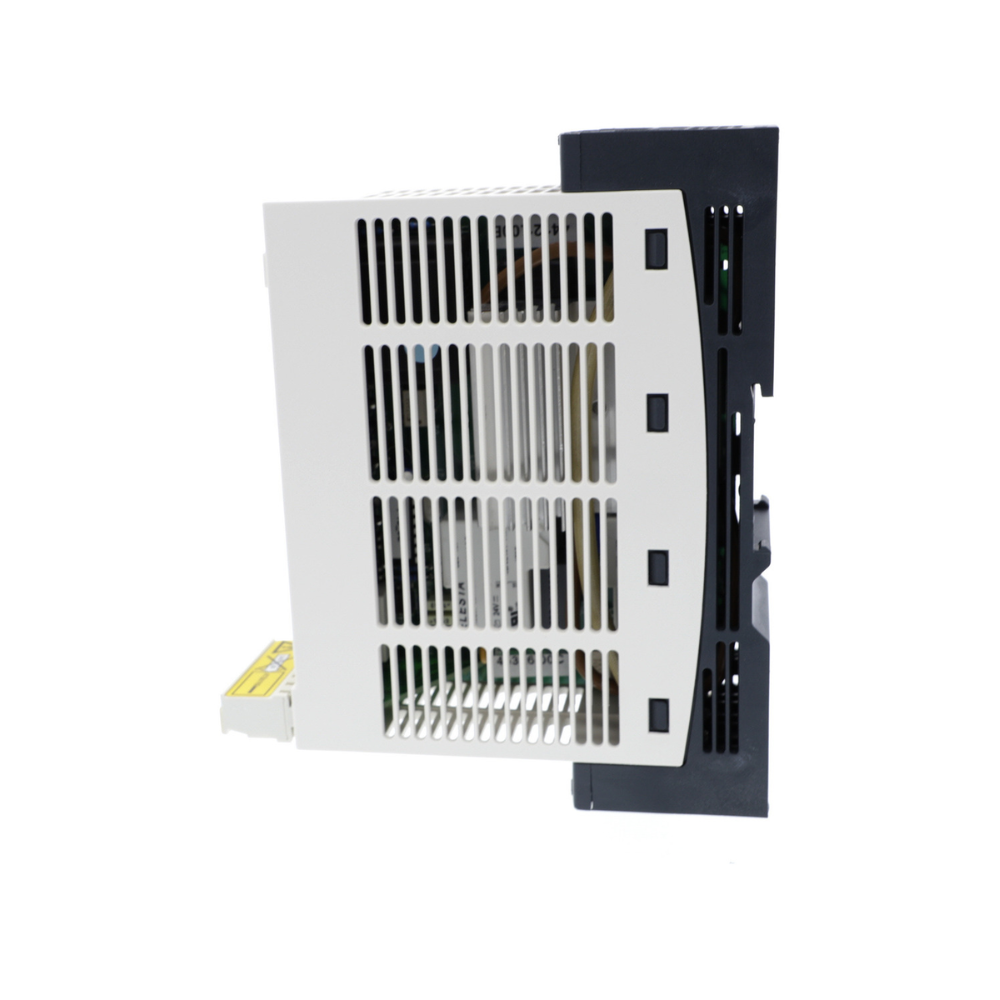

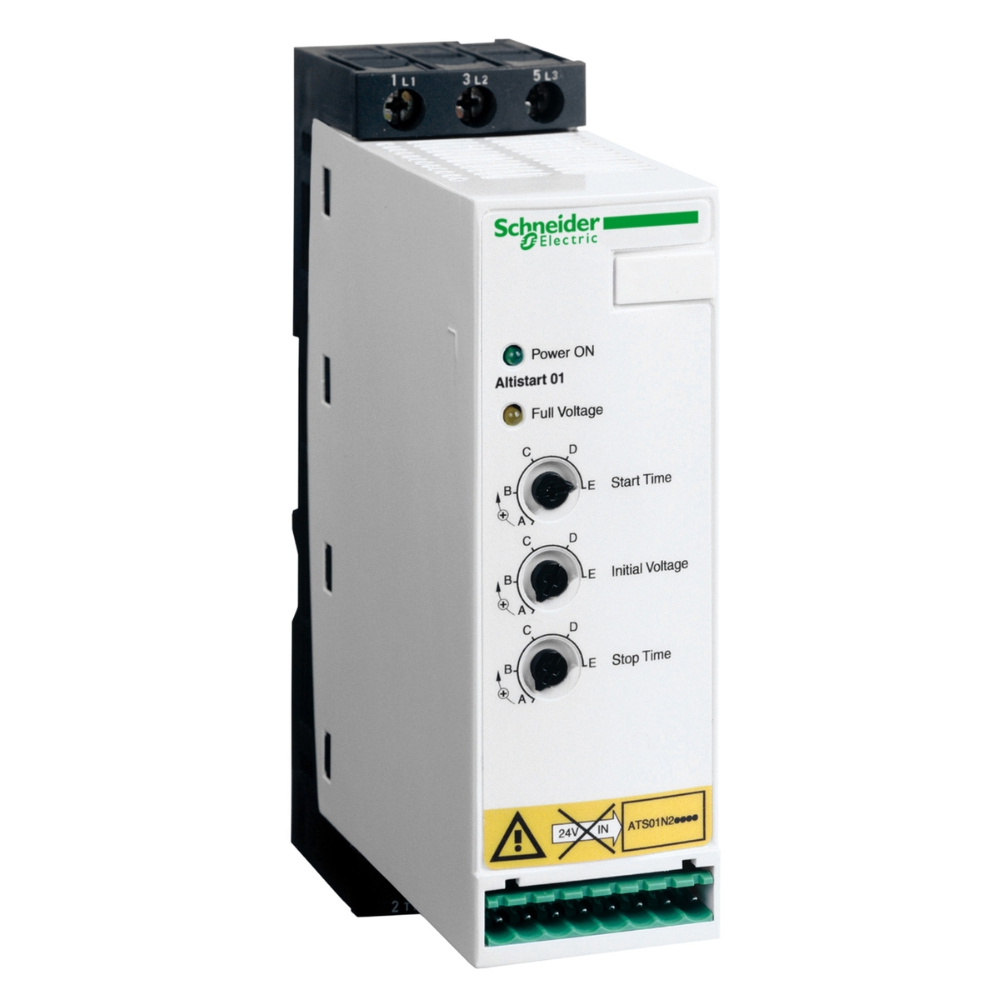

A Chave de Partida Suave ATS01N222QN da Schneider Electric representa uma solução compacta e eficiente para a partida suave de motores trifásicos, reduzindo correntes de pico e torques mecânicos. Ideal para integração em diversos sistemas de automação industrial, promove a longevidade dos equipamentos e a estabilidade da rede elétrica.

DETALHES TÉCNICOS

• Modelo: ATS01N222QN
• Tipo de Produto: Soft Starter (Partida Suave)
• Corrente Nominal para Conexão Padrão a 40 °C: 22 A
• Potência do Motor: 7,5 kW (10,20 CV) a 380 V para aplicações leves; 11 kW (14,96 CV) a 400 V para aplicações leves
• Tensão de Alimentação Nominal: 318 - 415 V CA (50/60 Hz)
• Tecnologia: Microprocessado com controle de fase
• Funções de Proteção: Proteção térmica integrada para o motor e a soft starter, proteção contra curto-circuito (requer fusíveis tipo aM a montante)
• Sinalização: Relé de estado (pronto/ativo)
• Método de Partida: Rampa de tensão ajustável
• Tempo de Rampa de Partida: Ajustável de 1 a 10 segundos
• Saída de Relé: 1 NO para indicação de estado Run/Trip
• Grau de Proteção (IP): IP20
• Temperatura Ambiente de Operação: -10 a 40 °C (sem degradação de desempenho); até 50 °C (com degradação de 2% por °C acima de 40 °C)
• Altitude de Operação: Até 1000 m sem desclassificação; de 1000 a 2000 m com desclassificação de 2,2% por 100 m adicionais
• Montagem: Trilho DIN ou fixação por parafusos
• Dimensões (AxLxP): 132 x 45 x 124 mm
• Normas e Certificações: IEC 60947-4-2, UL, CSA, CE

APLICAÇÕES E SETORES

• Aplicações: Acionamento de bombas, ventiladores, transportadores, compressores, misturadores e outras cargas com inércia moderada.
• Objetivo: Redução do estresse mecânico em máquinas, minimização de picos de corrente na partida, prolongamento da vida útil do motor e da rede elétrica.
• Setores: Tratamento de Água e Saneamento, HVAC (aquecimento, ventilação e ar condicionado), Alimentos e Bebidas, Embalagem, Petroquímico, Manufatura em Geral.
