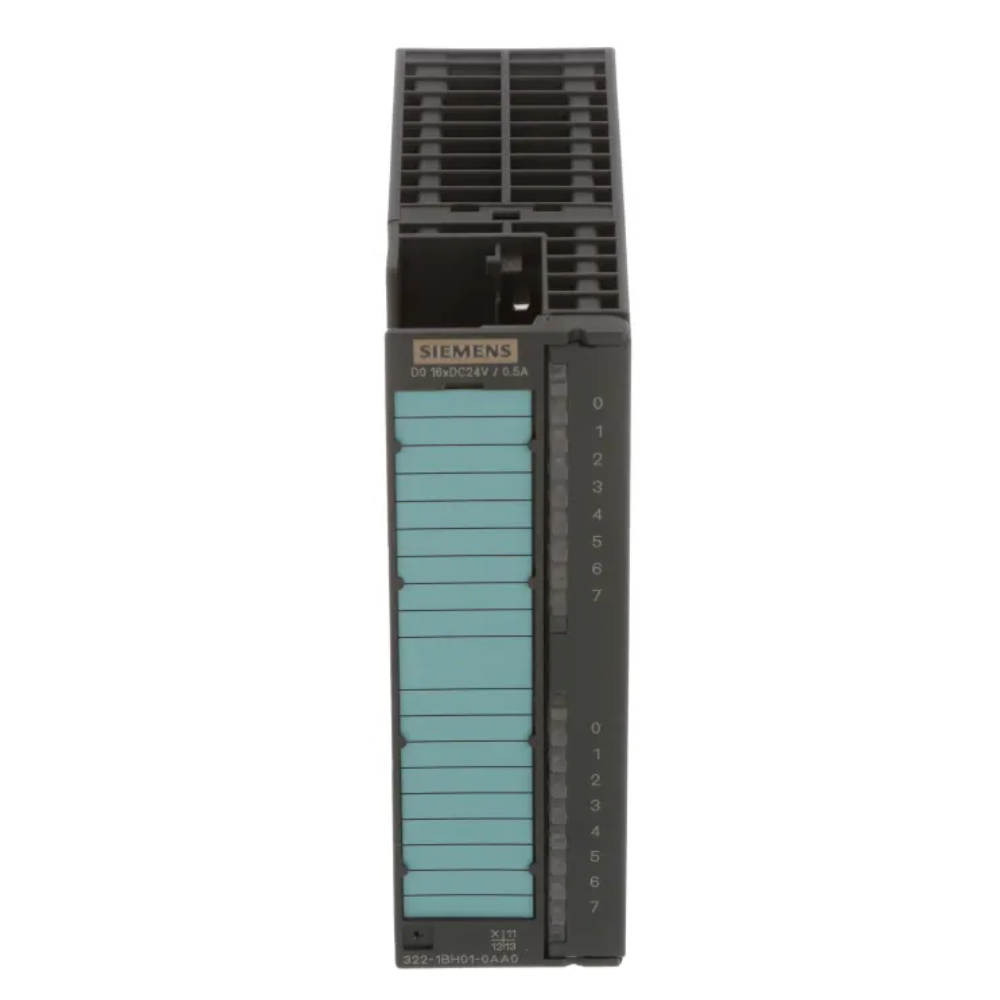

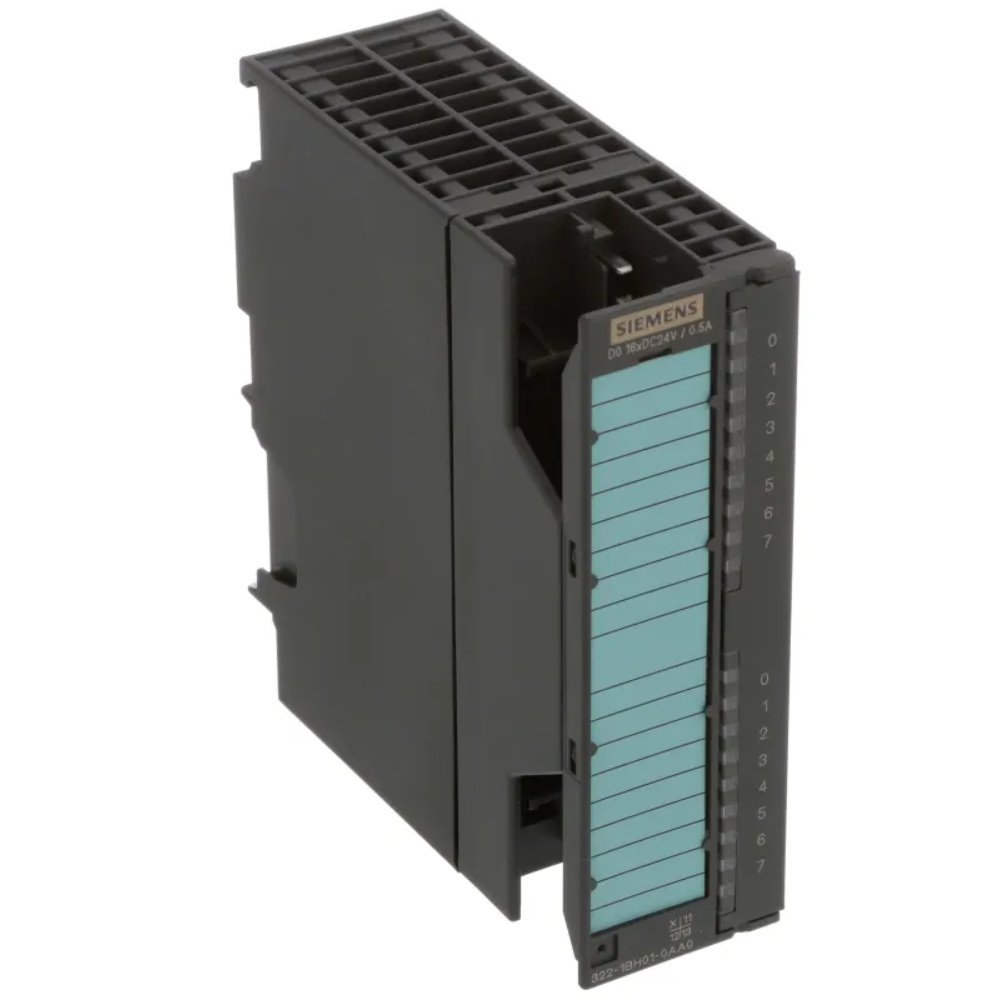

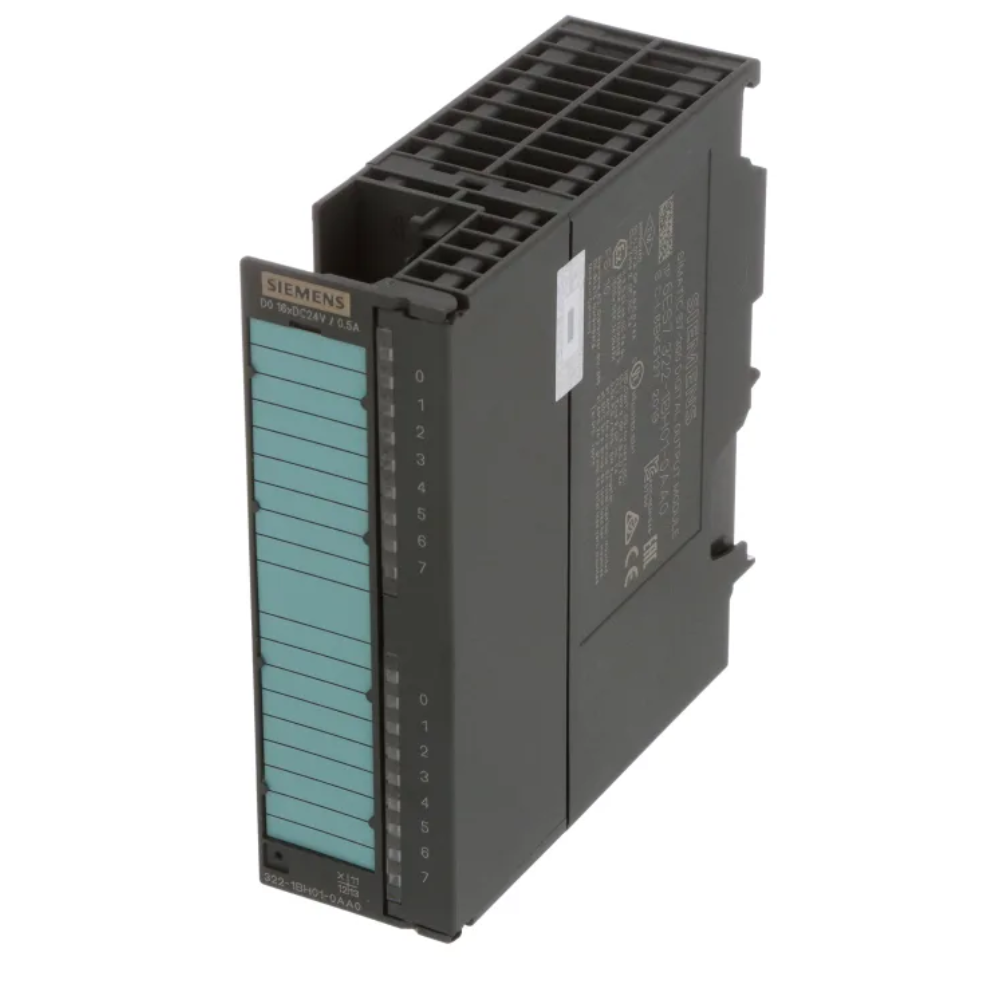

O Módulo de Saída Digital SIMATIC S7-300 SM322 é um componente essencial para sistemas de automação industrial, oferecendo interface confiável para atuação em processos. Ele converte sinais digitais do controlador em sinais de saída para atuadores e dispositivos periféricos no ambiente fabril.

DETALHES TÉCNICOS

• Modelo: SIMATIC S7-300 SM322
• Código do Produto: 6ES7322-1BH01-0AA0
• Tipo de Módulo: Módulo de Saída Digital
• Número de Saídas: 16 pontos
• Tipo de Saída: Saída de corrente (sink/source configurável)
• Tensão Nominal de Operação: 24 VCC
• Corrente Nominal de Saída por Ponto: 0,5 A
• Corrente Total Máxima por Grupo (8 saídas): 4 A
• Corrente Total Máxima por Módulo: 8 A
• Tipo de Conexão: Conexão por fio, 20 pinos
• Proteção contra Curto-circuito: Sim, por canal
• Indicadores LED: Para status de cada saída e falha do módulo
• Isolamento Elétrico: Óptico entre os canais e o barramento de backplane
• Montagem: Trilho DIN 35 mm
• Temperatura de Operação: 0 °C a 60 °C
• Dimensões (AxLxP): 125 mm x 40 mm x 120 mm (aproximado)
• Consumo de Corrente (interno): Aproximadamente 50 mA (do barramento de backplane)
• Potência Dissipada: Aproximadamente 5 W

APLICAÇÕES E SETORES

• Aplicações: controle de válvulas solenoides, acionamento de contatores e relés, sinalização luminosa e sonora, controle de pequenos motores DC.
• Linhas de produção: sistemas de transporte, máquinas de embalagem, montagem automatizada, controle de processos em batelada.
• Setores: manufatura discreta, processos químicos, indústria alimentícia e de bebidas, farmacêutico, automotivo, tratamento de água.
