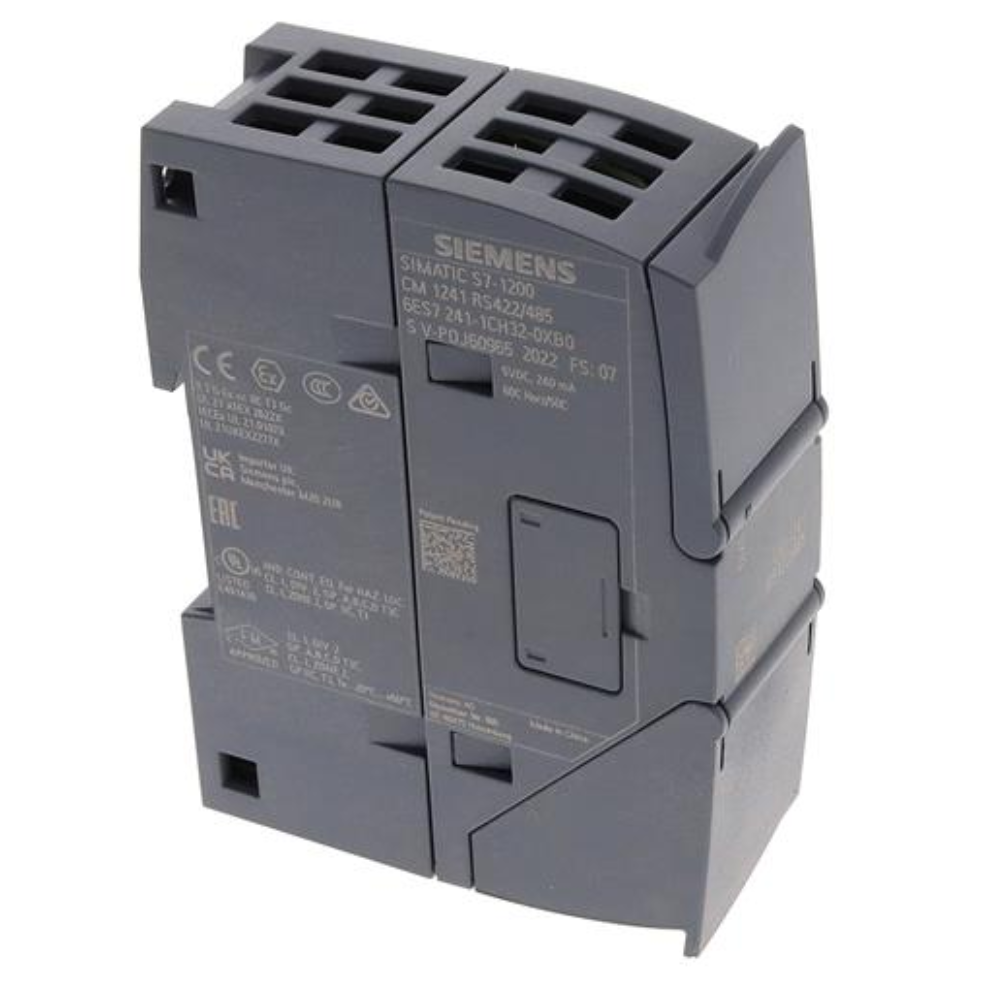

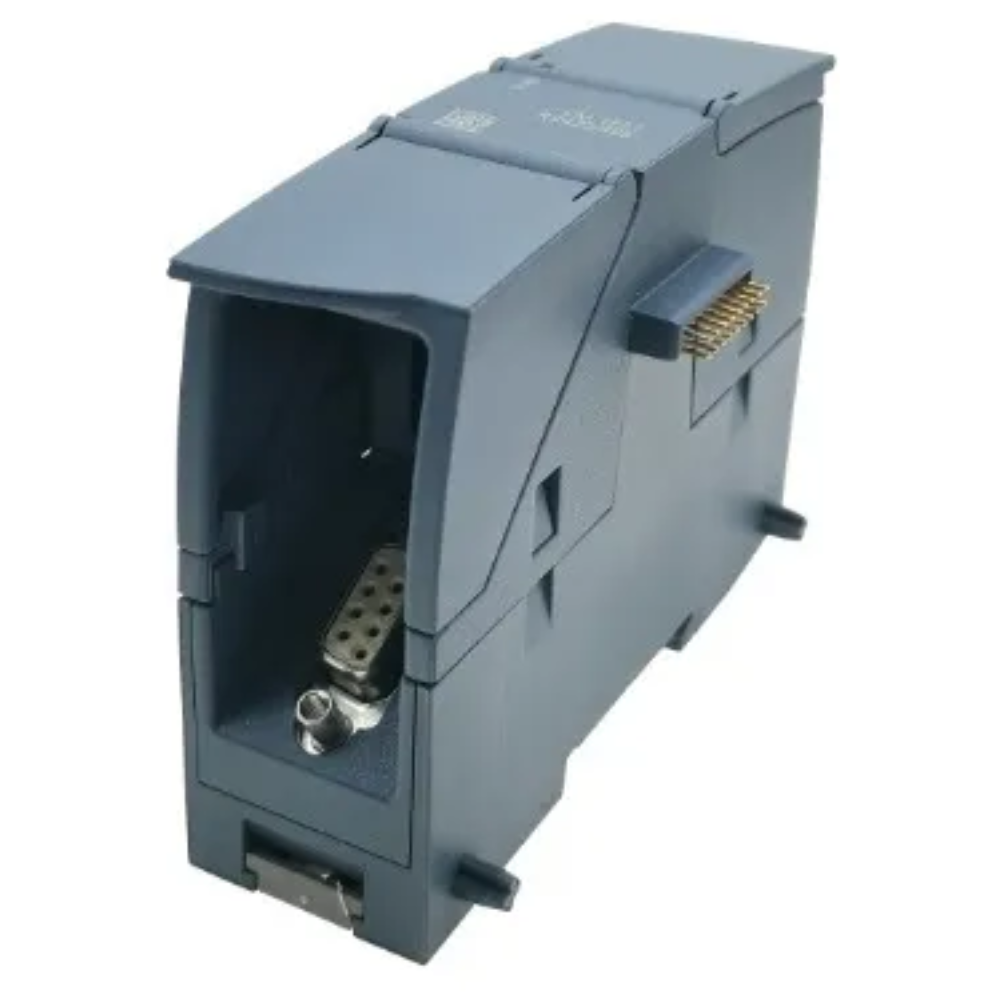

O Módulo de Comunicação CM 1241 RS422/485扩展 a capacidade de comunicação dos controladores SIMATIC S7-1200, permitindo a interface com dispositivos seriais de forma robusta e versátil em ambientes de automação industrial e otimizando a integração de sistemas e o intercâmbio de dados com equipamentos diversos.

DETALHES TÉCNICOS

• Modelo: CM 1241
• Número de peça Siemens: 6ES7241-1CH32-0XB0
• Tipo de comunicação: RS422, RS485
• Taxa de transmissão: 1,2 kbit/s a 115,2 kbit/s (selecionável)
• Interfaces: 1 porta serial
• Isolamento galvânico: Não isolado
• Modo de operação: Full duplex (RS422), Half duplex (RS485)
• Conector: D-Sub de 9 pinos (macho)
• Alimentação: Via backplane do S7-1200
• Consumo de corrente: Típ. 30 mA a 24 V CC
• Dimensões (L x A x P): Típ. 30 mm x 100 mm x 75 mm
• Temperatura de operação: 0 °C a 55 °C
• Protocolos suportados: Modbus RTU (mestre/escravo), USS (mestre)

APLICAÇÕES E SETORES

• Aplicações: Integração de drives, leitores de código de barras, impressoras e outros dispositivos seriais
• Monitoramento e controle: Conexão para sistemas SCADA e IHMs via comunicação serial
• Redes de campo: Implementação de redes Modbus RTU para controle distribuído
• Setores: Manufatura discreta, processos contínuos, gestão de energia, infraestrutura de edifícios, tratamento de água
