DESCRIÇÃO COMPLETA

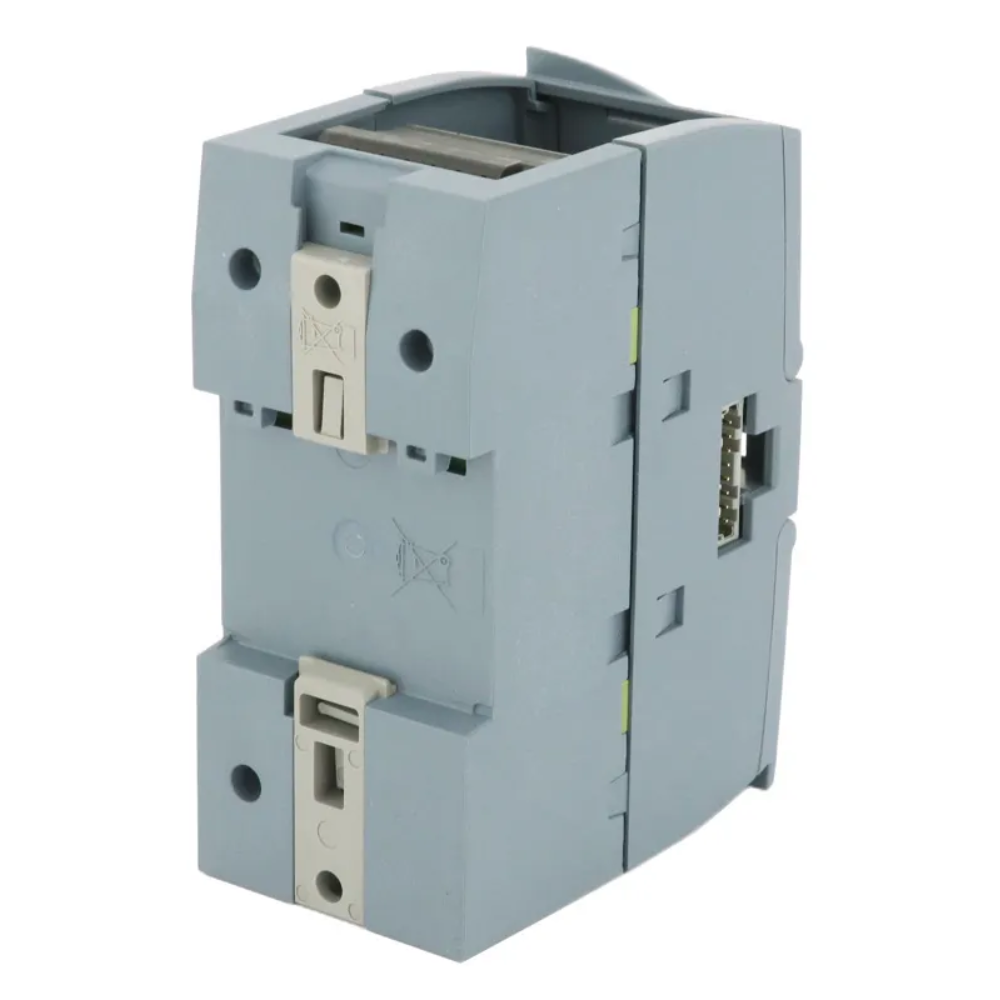

O MÓDULO DE SAÍDA ANALÓGICA SM1232 2AO, modelo 6ES72324HB320XB0 da Siemens, é um componente essencial para sistemas de automação industrial baseados na plataforma SIMATIC S7-1200. Este módulo de expansão foi projetado para converter sinais digitais fornecidos pela Unidade Central de Processamento (CPU) do controlador em sinais analógicos padronizados, essenciais para o controle preciso de dispositivos de campo. O módulo oferece duas saídas analógicas isoladas, configuráveis para faixas de tensão de 0 a 10 V, +/-10 V, e de corrente de 0 a 20 mA ou 4 a 20 mA, com uma resolução de 16 bits. A precisão na faixa de tensão é de +/-0,1% do valor de fundo de escala e na faixa de corrente é de +/-0,15% do valor de fundo de escala, garantindo elevada exatidão no comando de atuadores. A conexão com o barramento do sistema SIMATIC S7-1200 é realizada através de um conector traseiro integrado, enquanto as conexões para os dispositivos de campo são facilitadas por um bloco de terminais removível, otimizando a instalação e a manutenção. O consumo de corrente típico é de 25 mA a 24 V CC para o barramento de backplane e 30 mA para a fonte de alimentação de carga. O design robusto, em conformidade com as normas industriais, permite operação em temperaturas que variam de 0°C a +60°C, com umidade relativa de 10% a 95% sem condensação, assegurando a confiabilidade em ambientes fabris adversos. A carcaça é construída em policarbonato de alta resistência, projetada para montagem em trilho DIN padrão de 35 mm.

A aplicação primária do MÓDULO DE SAÍDA ANALÓGICA SM1232 2AO reside no controle de processos que demandam uma modulação contínua e precisa de variáveis físicas. Isso inclui a regulagem de válvulas proporcionais, o ajuste de velocidade de inversores de frequência para motores elétricos, o comando de atuadores hidráulicos e pneumáticos, e a modulação de potência em aquecedores industriais ou sistemas de iluminação. Em contextos de produção, este módulo contribui diretamente para a otimização de ciclos de trabalho e a garantia da qualidade do produto final, ao permitir que o sistema PLC ajuste dinamicamente os parâmetros de operação dos equipamentos. A capacidade de fornecer duas saídas analógicas independentes maximiza a flexibilidade do sistema, permitindo o controle simultâneo de diferentes variáveis ou a implementação de estratégias de controle redundantes. Sua integração nativa com o ecossistema SIMATIC S7-1200 simplifica a engenharia e o comissionamento, agilizando a implantação de soluções de automação industrial. A robustez e a precisão do módulo são cruciais para a melhoria da eficiência operacional e a redução de custos de manutenção através de um controle estável e previsível dos processos industriais. O módulo atende a padrões de certificação como CE e UL, assegurando conformidade com requisitos de segurança e compatibilidade eletromagnética para operação global em diversos setores industriais.

EAN : 6940408102057
