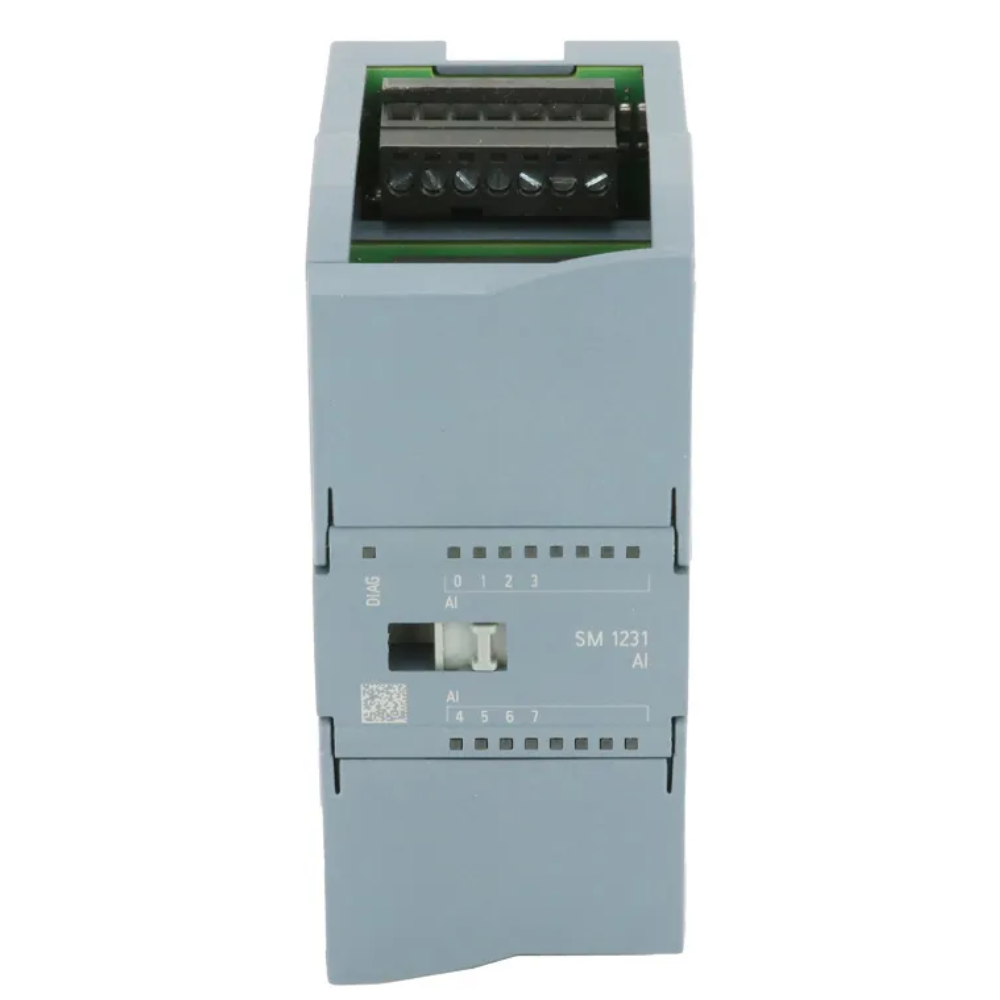

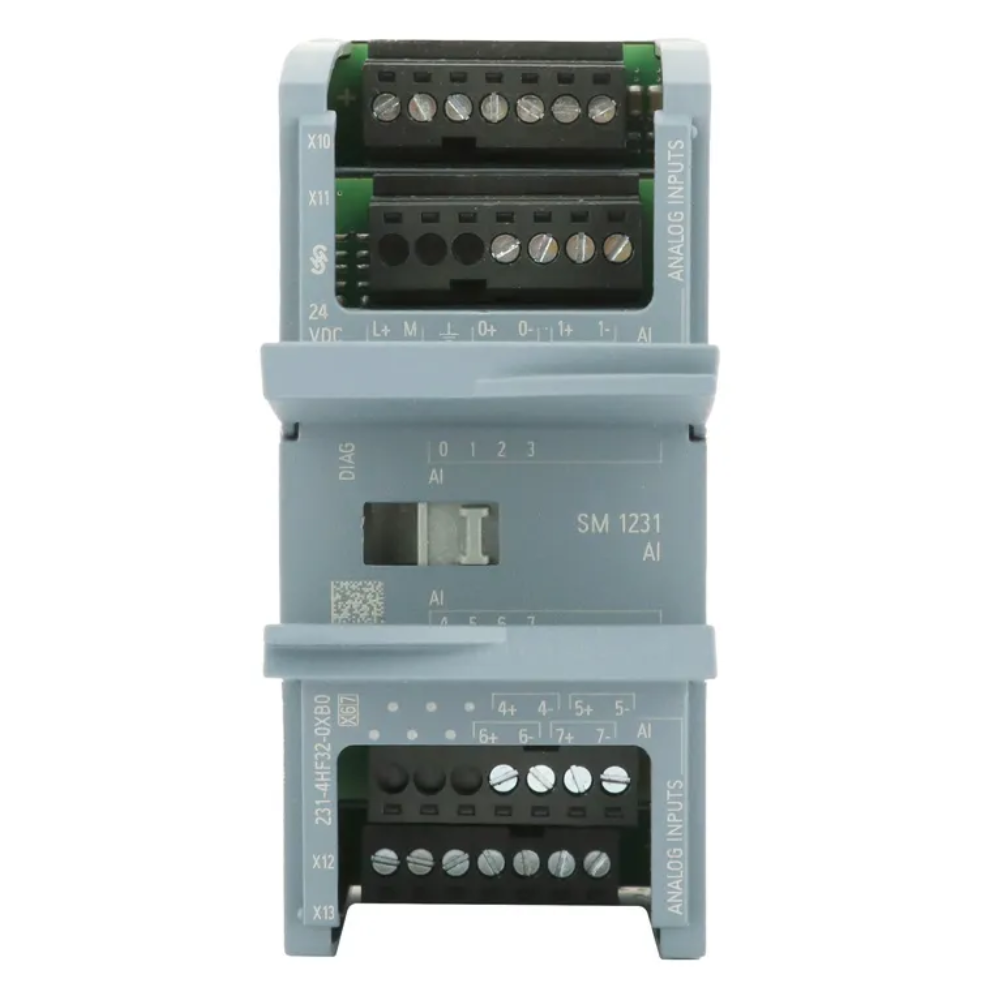

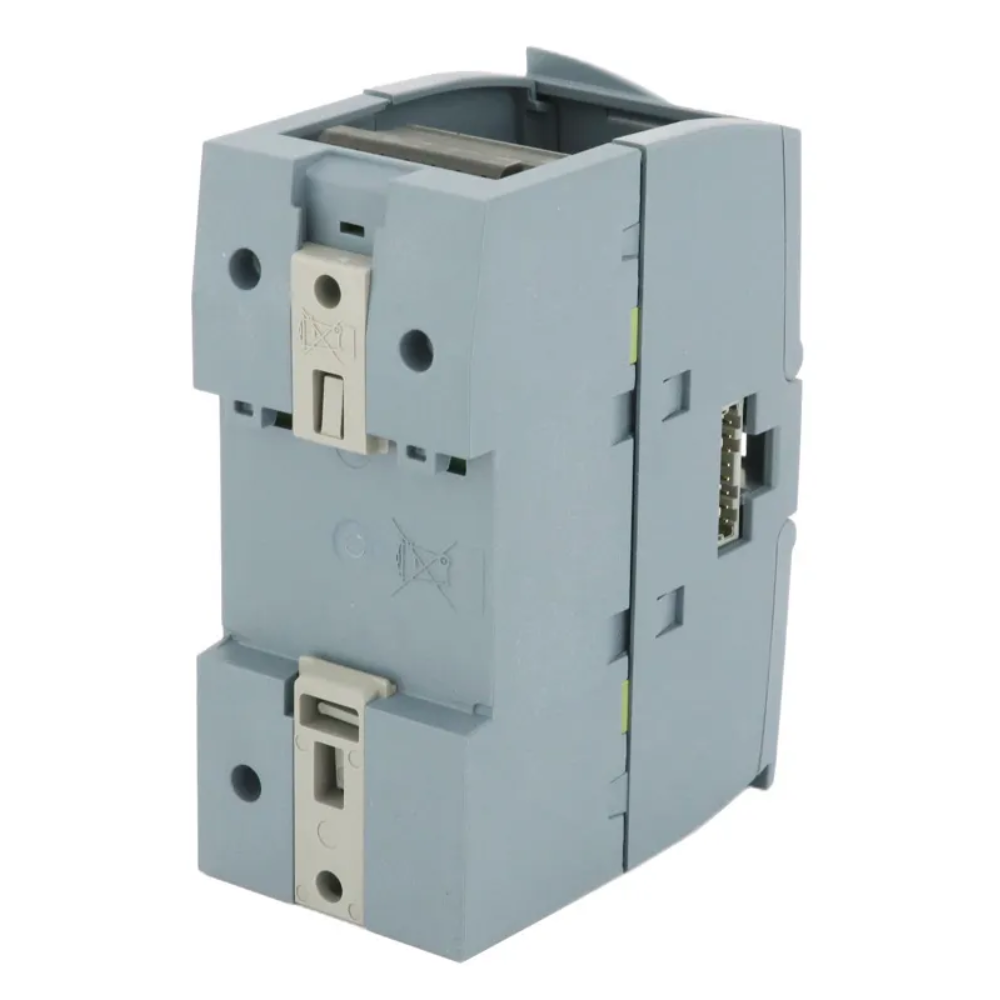

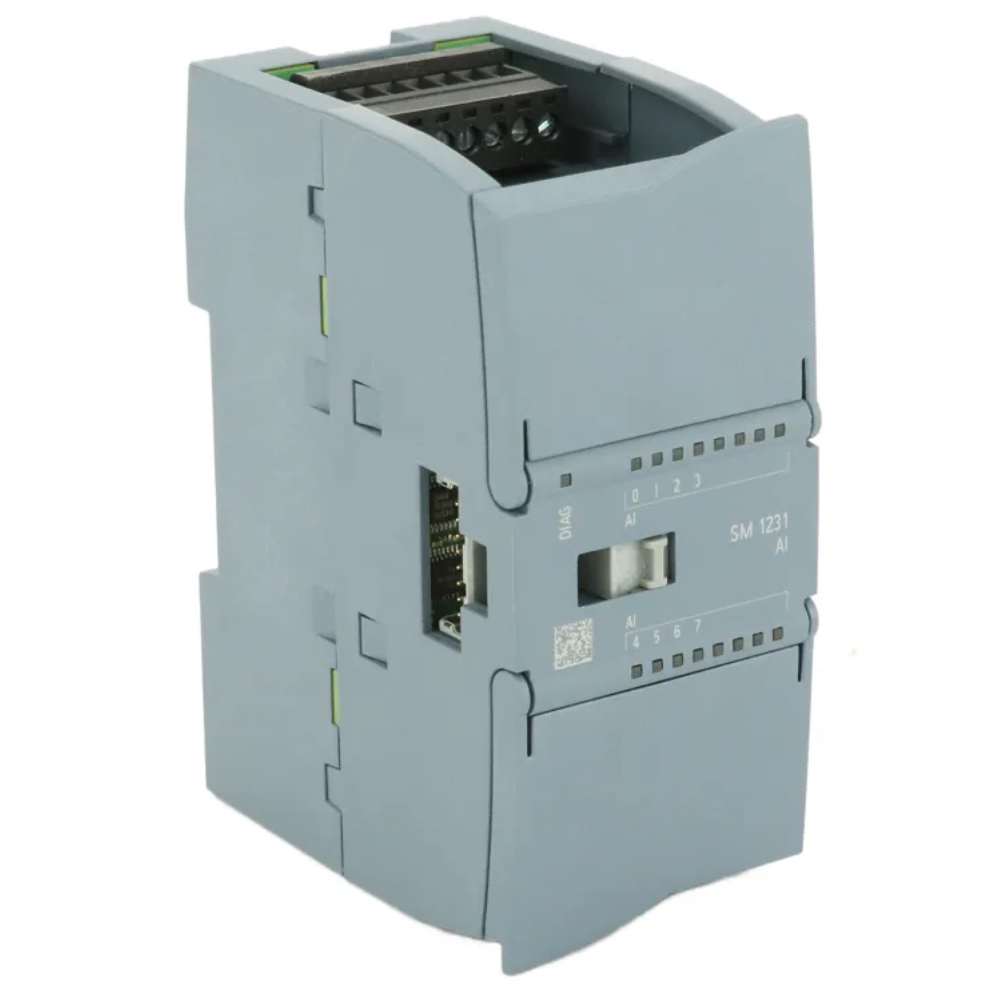

O Módulo de Entrada Analógica SIEMENS SM1231 para SIMATIC S7-1200, modelo 6ES72314HF320XB0, expande significantemente as capacidades de aquisição de dados do controlador, permitindo monitoramento preciso de variáveis analógicas em ambientes de automação industrial. Sua função principal é converter sinais analógicos contínuos de sensores em valores digitais para processamento pelo CLP, crucial para controle de processos e supervisão de sistemas.

DETALHES TÉCNICOS

• Modelo: SM1231
• Código do produto: 6ES72314HF320XB0
• Marca: SIEMENS
• Tipo de módulo: Entrada analógica
• Número de canais: 8 canais de entrada analógica
• Resolução: 16 bits
• Tipos de sinal suportados:
      Corrente: 0-20 mA, 4-20 mA
      Tensão: 0-10 V, +/-10 V, 0-5 V, +/-5 V, 0-1 V, +/-1 V
• Tempo de conversão: Aproximadamente 625 µs por canal (para 8 canais ativados com resolução de 16 bits)
• Precisão: +/- 0,1% do fundo de escala (típica para 25°C)
• Isolamento: Óptico entre a eletrônica e o barramento do backplane
• Consumo de corrente (via barramento do backplane): 50 mA (típico)
• Potência dissipada: 1,5 W (0,00204 CV)
• Dimensões (LxAxP): 45 x 100 x 75 mm
• Peso: Aproximadamente 200 g
• Temperatura de operação: 0°C a 55°C
• Compatibilidade: Controladores SIMATIC S7-1200

APLICAÇÕES E SETORES

• Aplicações:
      Monitoramento de temperatura (sensores de temperatura)
      Medição de pressão (transmissores de pressão)
      Controle de nível (sensores de nível)
      Supervisão de vazão (medidores de vazão)
      Aquisição de dados de instrumentação em geral
      Controle de processos em malha fechada
• Setores: Químico e Petroquímico, Alimentício e Bebidas, Farmacêutico, Tratamento de Água e Esgoto, Energia, Automotivo, Metalurgia, Papel e Celulose, Fabricação de Máquinas
