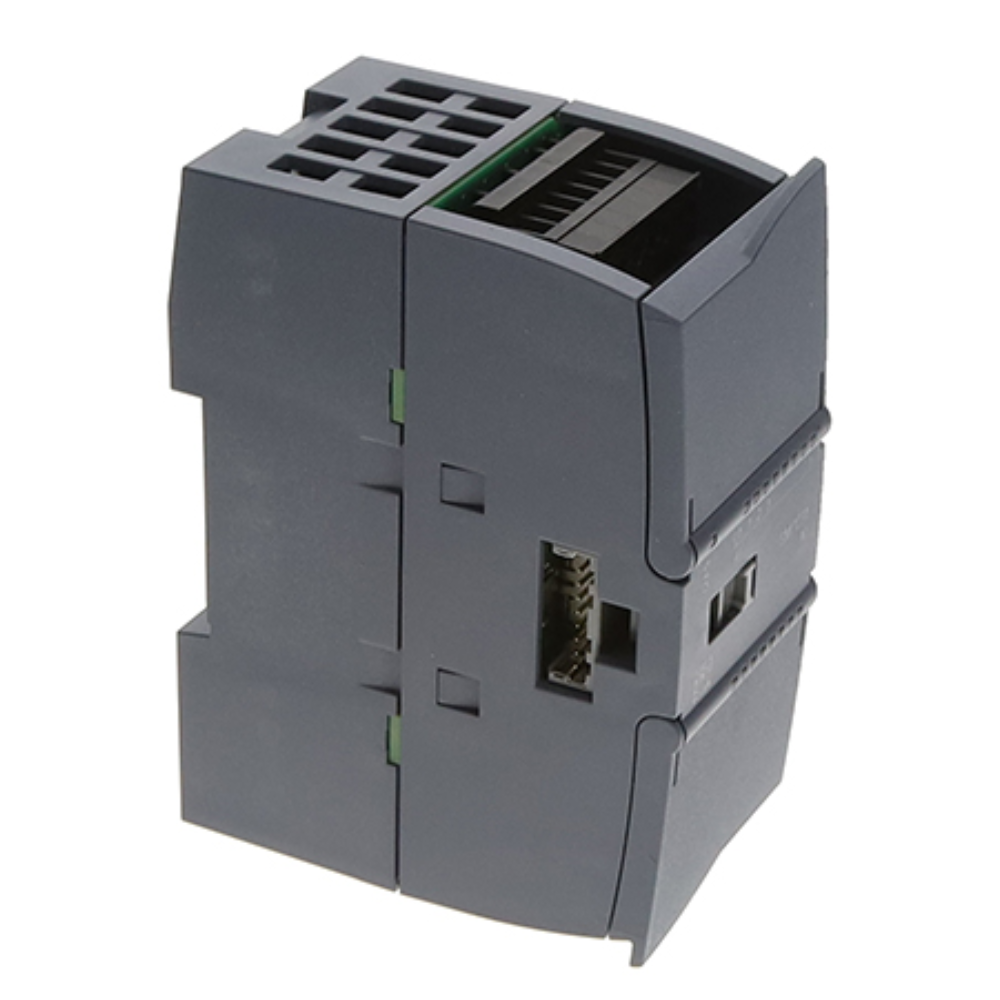

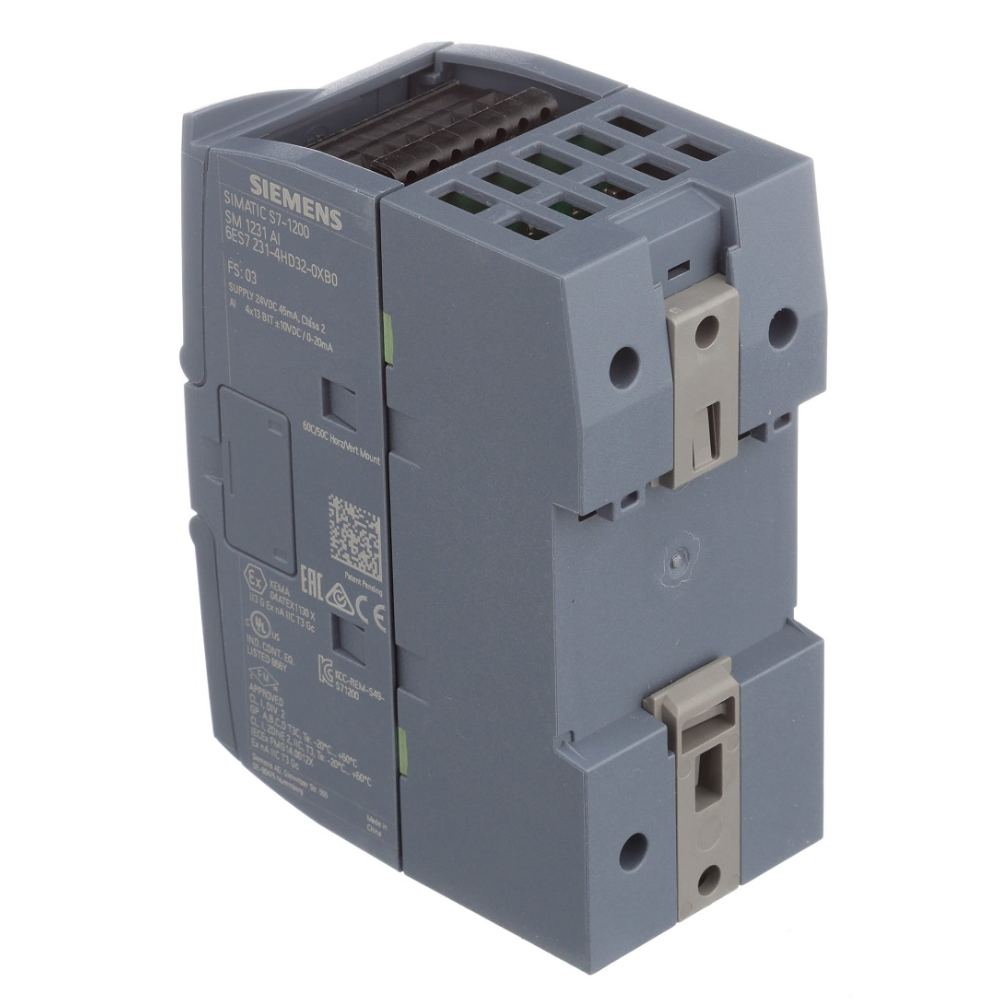

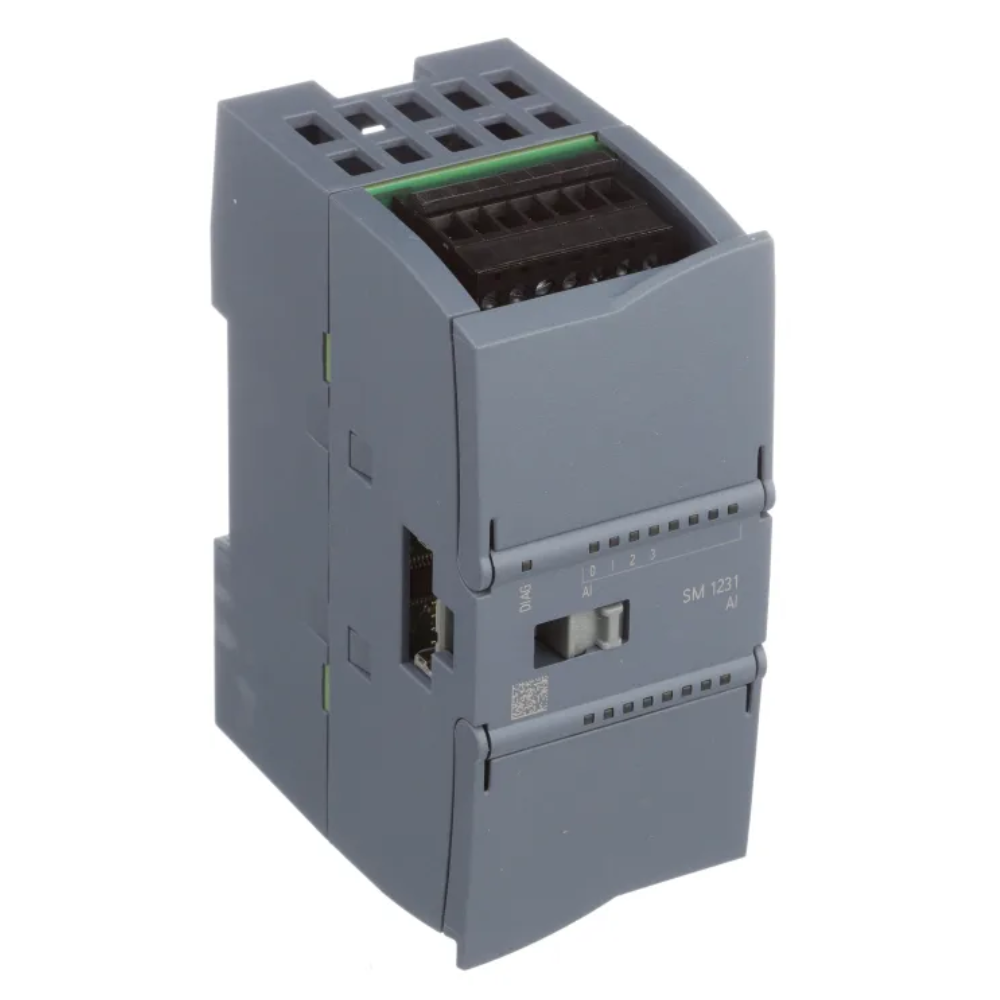

O Módulo de Entrada Analógica SM 1231, série SIMATIC S7-1200, modelo 6ES72314HD320XB0 da Siemens, é um componente essencial para a aquisição de dados analógicos em sistemas de automação industrial, permitindo a medição precisa de sinais de sensores em diversas aplicações via controladores lógicos programáveis (CLP). Sua integração ao SIMATIC S7-1200 otimiza o monitoramento e controle de processos, garantindo confiabilidade e performance.

DETALHES TÉCNICOS

• Tipo de módulo: Módulo de Entrada Analógica
• Série: SIMATIC S7-1200
• Modelo: SM 1231, AI 4 x 13 bit
• Número de entradas analógicas: 4 canais
• Resolução de conversão: 13 bits (com sinal) e 12 bits (monopolar, sem sinal)
• Faixas de medição programáveis:
  • Tensão: ± 10 V, ± 5 V, ± 2,5 V, 0 a 10 V, 0 a 5 V, 0 a 2,5 V
  • Corrente: ± 20 mA, 0 a 20 mA, 4 a 20 mA
• Conexão: Bloco terminal, 20 pinos
• Tempo de conversão: Aproximadamente 625 µs por canal ou 2,5 ms para 4 canais (com 50 Hz/60 Hz de supressão)
• Isolamento: Óptico entre a fonte de alimentação do barramento e os canais de entrada
• Tensão de alimentação: 24 V CC (via barramento do CLP)
• Consumo de corrente: Típico 45 mA (a partir do barramento do CLP)
• Perda de potência: Típica 1,5 W
• Dimensionais (Altura x Largura x Profundidade): Aproximadamente 100 mm x 45 mm x 75 mm
• Peso: Aproximadamente 180 g
• Temperatura de operação: 0 °C a 55 °C (horizontal); 0 °C a 45 °C (vertical)
• Certificações: CE, UL, cULus, FM, ATEX, KC

APLICAÇÕES E SETORES

• Monitoramento de processos: Medição de pressão, temperatura, nível, fluxo e outras variáveis analógicas.
• Controle de máquinas: Aquisição de sinais de sensores para feedback em loops de controle.
• Sistemas de supervisão e aquisição de dados (SCADA): Coleta de dados para visualização e análise.
• Otimização de energia: Monitoramento de consumo em tempo real.
• Setores: Manufatura, energia, tratamento de água, químico e petroquímico, farmacêutico, alimentos e bebidas, mineração, automotivo.
