DESCRIÇÃO COMPLETA

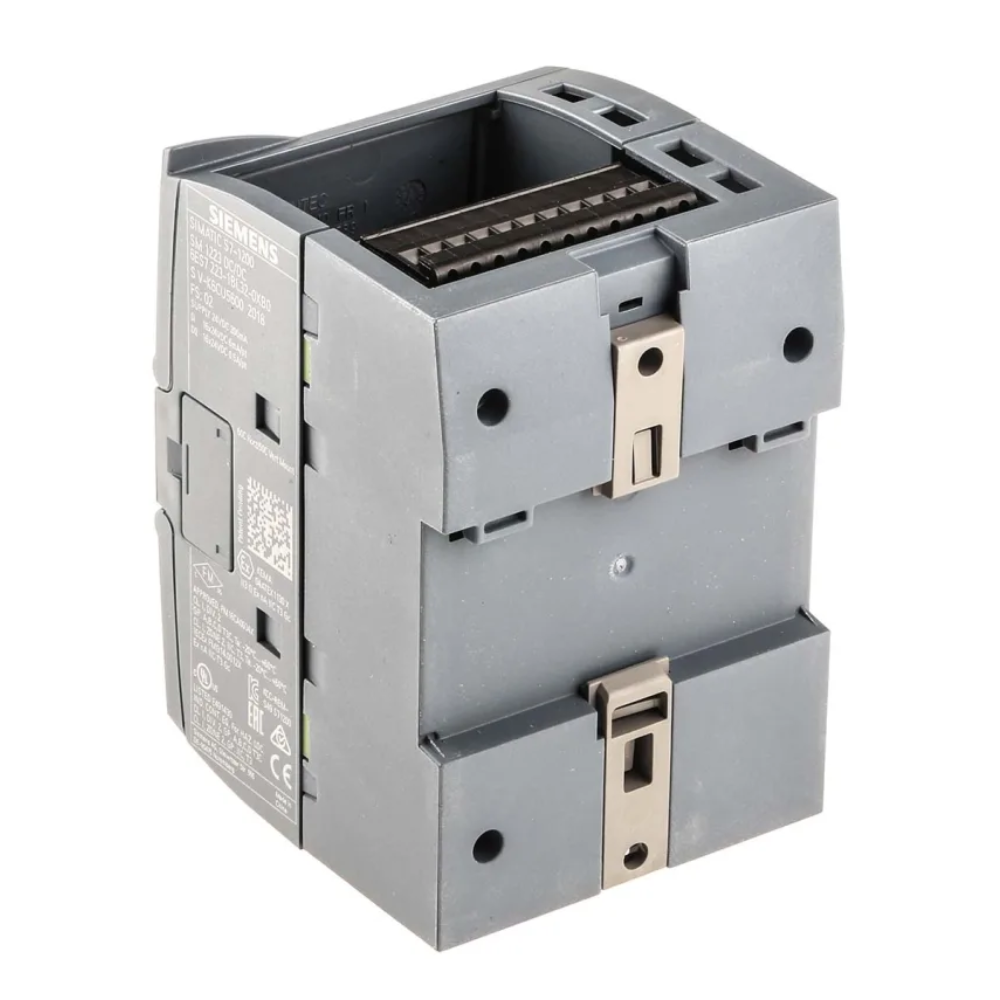

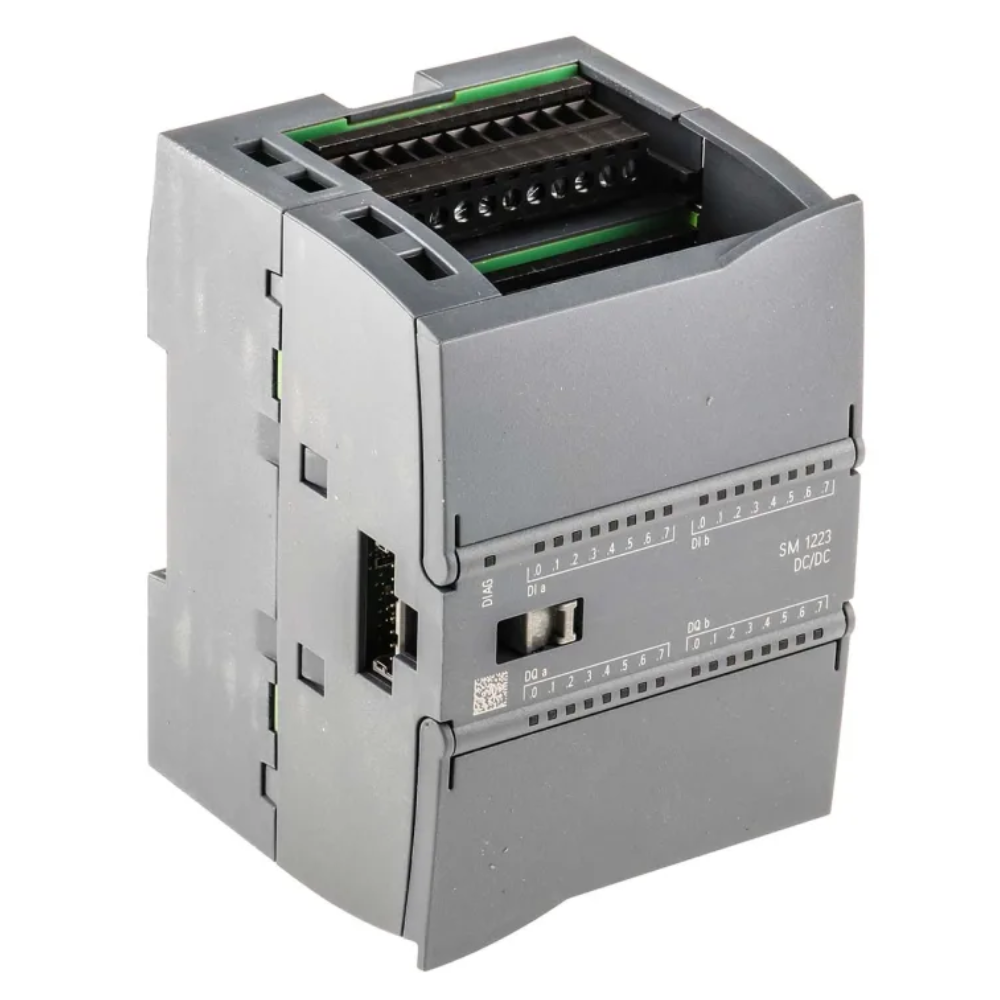

O Módulo de Entradas e Saídas Digitais SM 1223, parte integrante da série SIMATIC S7-1200 da Siemens, é projetado para a expansão de capacidade de controle em sistemas de automação industrial. Este módulo específico, com o número de peça 6ES72231BL320XB0, oferece um total de 16 entradas digitais (DI) e 16 saídas digitais (DO), operando com uma tensão nominal de 24VDC. As entradas digitais são configuradas para a detecção de sinais de sensores e atuadores no campo, apresentando uma corrente de entrada típica que varia entre 4,0 mA e 7,0 mA, assegurando a detecção precisa de estados lógicos. As saídas digitais, por sua vez, são do tipo transistor, capazes de fornecer uma corrente de até 0,5 A por canal para o acionamento direto de relés, contatores ou LEDs indicadores, com uma capacidade total de carga de saída de 4,0 A. O tempo de atraso de entrada é configurável, tipicamente entre 0,2 ms e 20 ms, enquanto o tempo de comutação das saídas é menor que 500 µs, garantindo uma resposta rápida e determinística para as aplicações de automação. A isolação galvânica entre os canais e o barramento do backplane, assim como entre grupos de canais, confere alta imunidade a ruídos elétricos, fator crucial para a confiabilidade operacional em ambientes industriais adversos. A construção robusta do módulo, com invólucro em polímero industrial autoextinguível, e a montagem em trilho DIN facilitam a instalação e a integração no painel de controle.

A aplicação do Módulo E/S Digital SM 1223 abrange uma vasta gama de cenários na produção e automação industrial, visando a otimização da eficiência e a redução do tempo de manutenção. É ideal para controle de máquinas em linhas de montagem automatizadas, sistemas de transporte e automação de processos discretos. Sua capacidade de gerenciar múltiplos sinais digitais permite o monitoramento de sensores de posição, fim de curso, pressão e temperatura, e o acionamento de válvulas solenoides, sinalizadores e outros dispositivos de campo, promovendo uma gestão integrada de equipamentos. Em sistemas de embalagem, por exemplo, ele coordena as etapas de alimentação, selagem e paletização, otimizando o fluxo de trabalho. O design compacto e modular simplifica a expansão de sistemas existentes e a concepção de novas arquiteturas de controle, garantindo flexibilidade e escalabilidade. O módulo opera em uma ampla faixa de temperatura, tipicamente de 0 °C a 60 °C, e é resistente a vibrações e choques conforme padrões industriais (IEC 60068), o que assegura desempenho estável mesmo sob condições ambientais rigorosas. Possui as certificações essenciais para o mercado global, como CE (Conformidade Europeia), UL (Underwriters Laboratories) e cULus, garantindo conformidade com normas de segurança e qualidade. Sua integração nativa com o ambiente de programação TIA Portal da Siemens simplifica a engenharia e a parametrização, agilizando o comissionamento e a depuração de sistemas de automação complexos, contribuindo para a eficiência operacional geral e a produtividade.

EAN : 6940408102002
