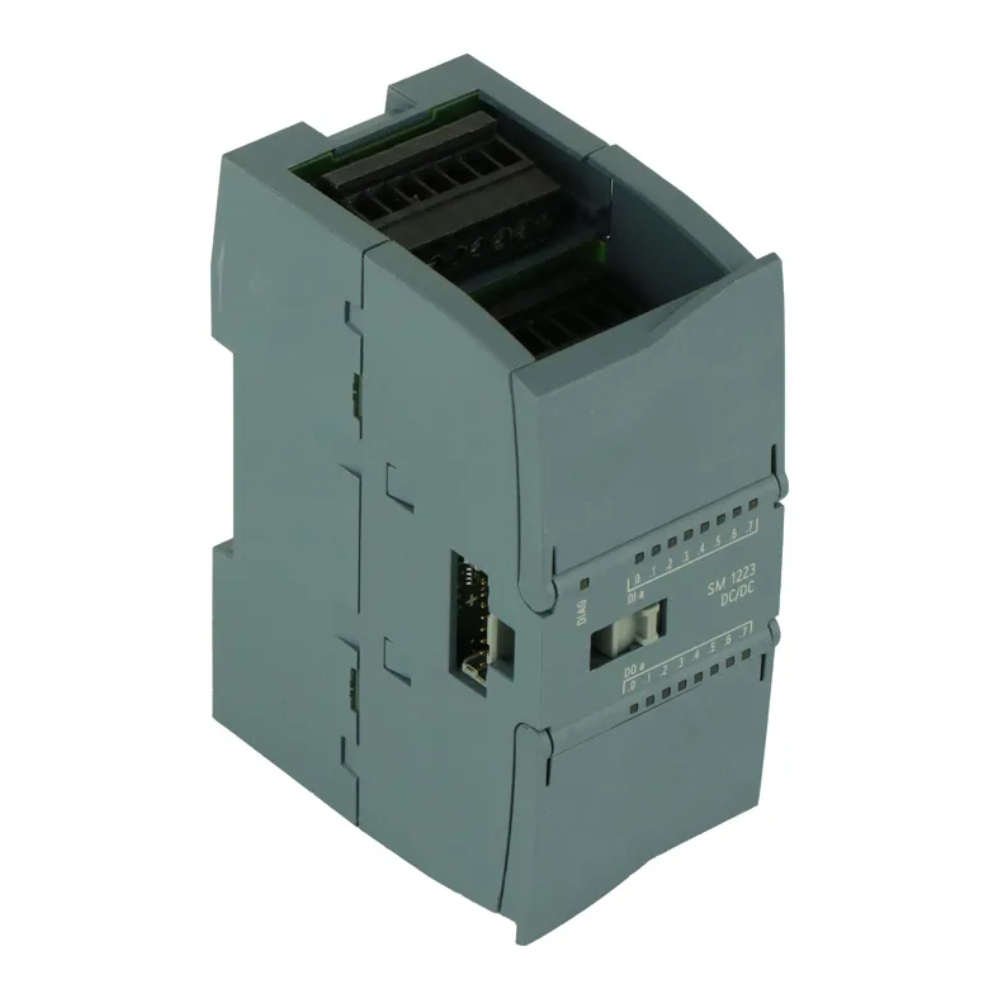

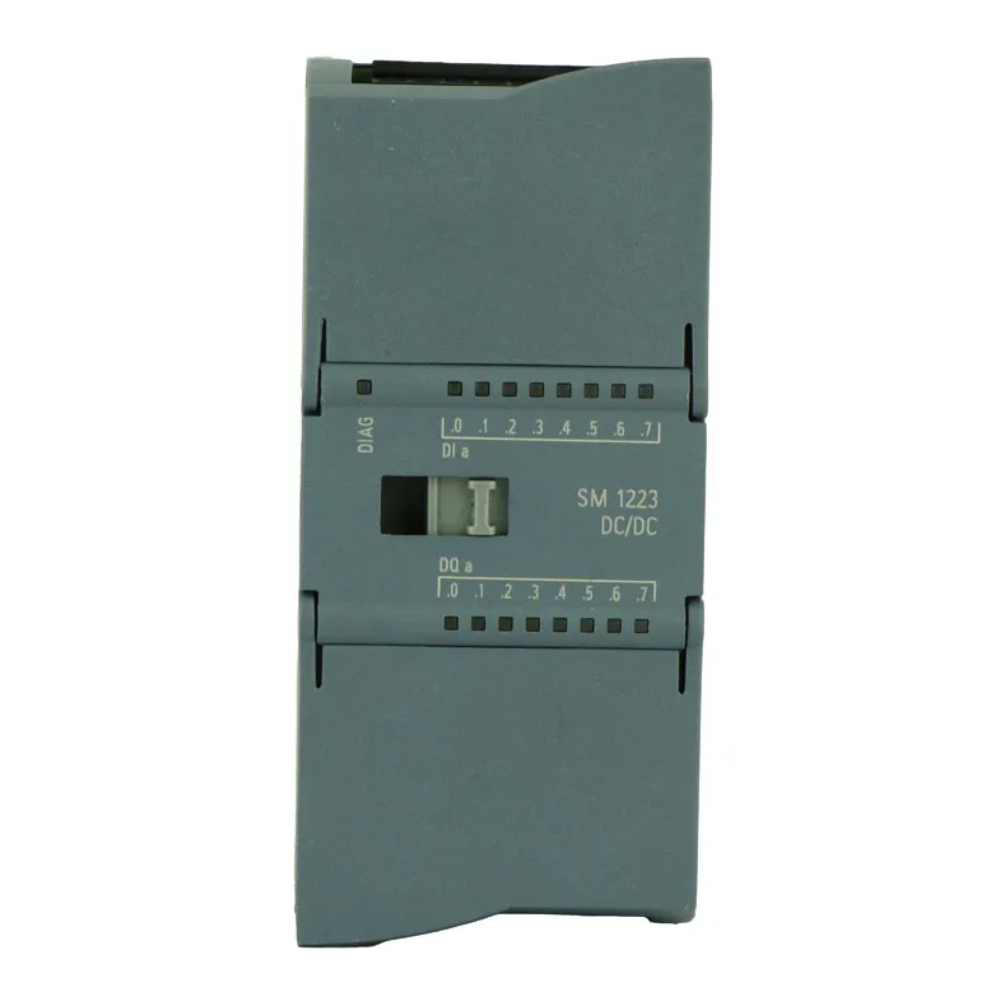

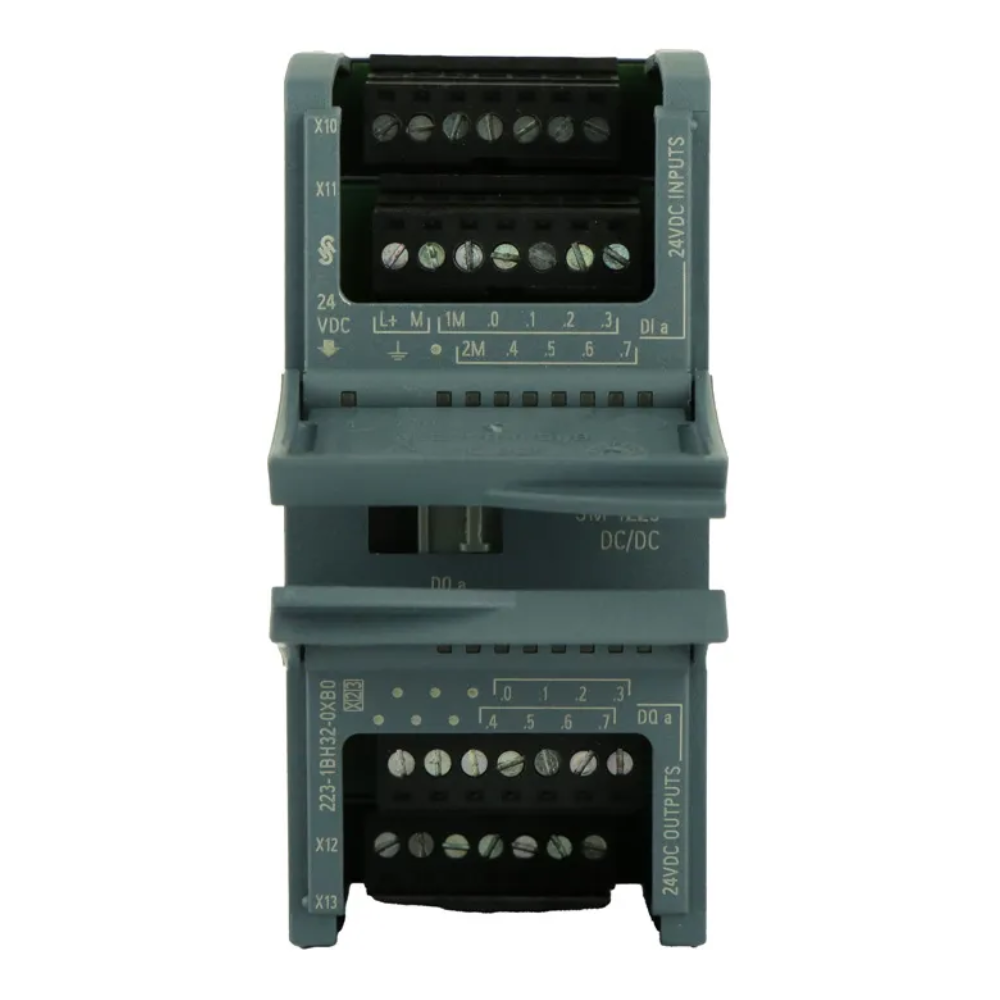

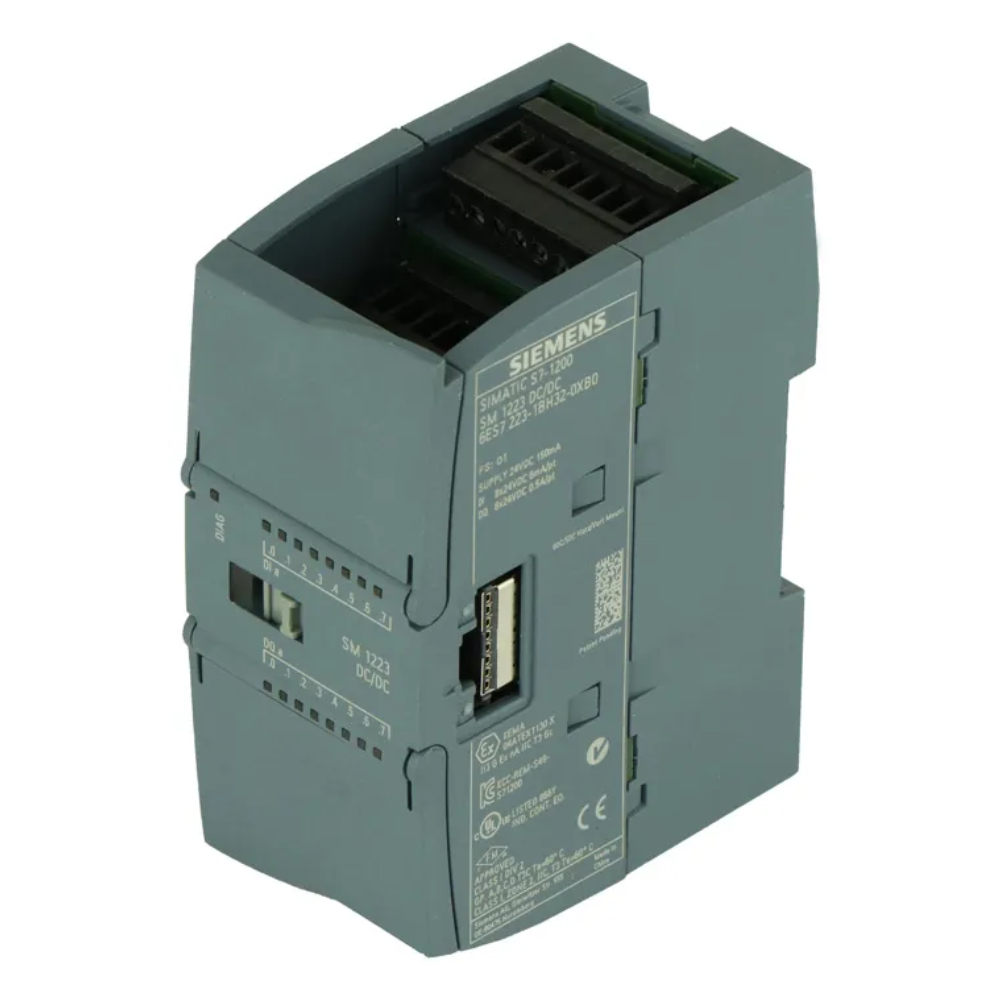

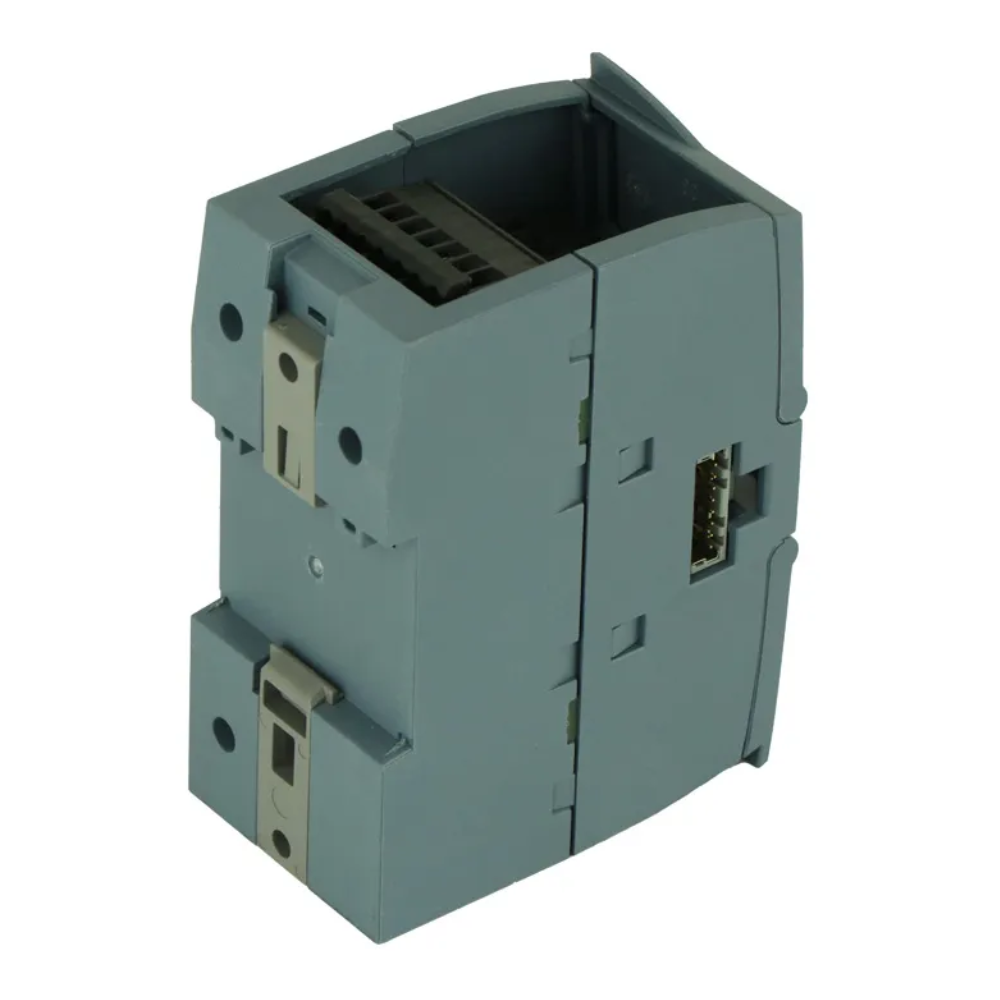

O Módulo de E/S Digital SM 1223 da Siemens, parte da série SIMATIC S7-1200, oferece uma solução compacta e eficiente para a expansão de entradas e saídas digitais em sistemas de automação industrial, permitindo a conexão de sensores e atuadores diretamente ao controlador. Seu design robusto e versátil garante desempenho em diversas aplicações.

DETALHES TÉCNICOS

• Modelo: SM 1223 (6ES7223-1BH32-0XB0)
• Tipo: Módulo de Expansão de E/S Digital
• Compatibilidade: Controladores SIMATIC S7-1200
• Entradas Digitais (DI): 8 canais
• Saídas Digitais (DO): 8 canais
• Tensão de Operação (Entradas/Saídas): 24 VCC
• Configuração das Entradas: SINK/SOURCE selecionável
• Tipo de Saída: Transistor
• Corrente por Saída: 0,5 A
• Corrente Nominal Total: 4 A (para 8 saídas)
• Atraso de Entrada (Tempo de Resposta): Tipicamente 0,2 ms para ON/OFF
• Resistência de Isolamento: 500 V entre canais e o barramento do backplane
• Temperatura de Operação: 0 a 55 °C
• Dimensões (AxLxP): Aproximadamente 100 mm x 45 mm x 75 mm
• Montagem: Trilho DIN padrão (35 mm)
• Conexão Elétrica: Terminais de parafuso removíveis
• Consumo de Corrente no Backplane: Máximo 70 mA (a 5 VCC)
• Consumo de Corrente da Fonte de Carga (L+): Máximo 220 mA (sem carga de saída)

APLICAÇÕES E SETORES

• Aplicações: Controle de máquinas, sistemas de transporte, automação predial, painéis de controle, integração de sensores e atuadores digitais
• Monitoramento de processo: Coleta de dados de estado de dispositivos, controle de válvulas e motores de baixa potência
• Setores: Manufatura discrieta, embalagens, águas e efluentes, energia, indústria alimentícia e de bebidas, farmacêutica, automobilística
