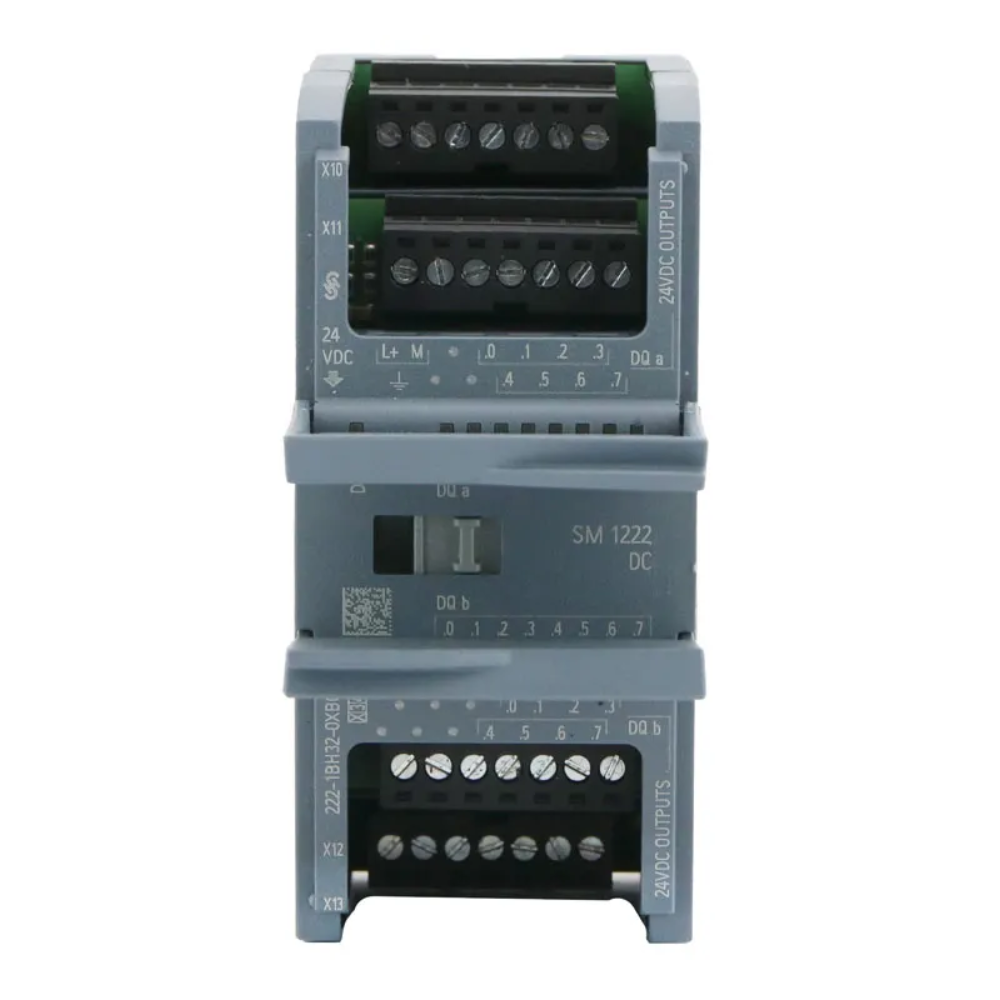

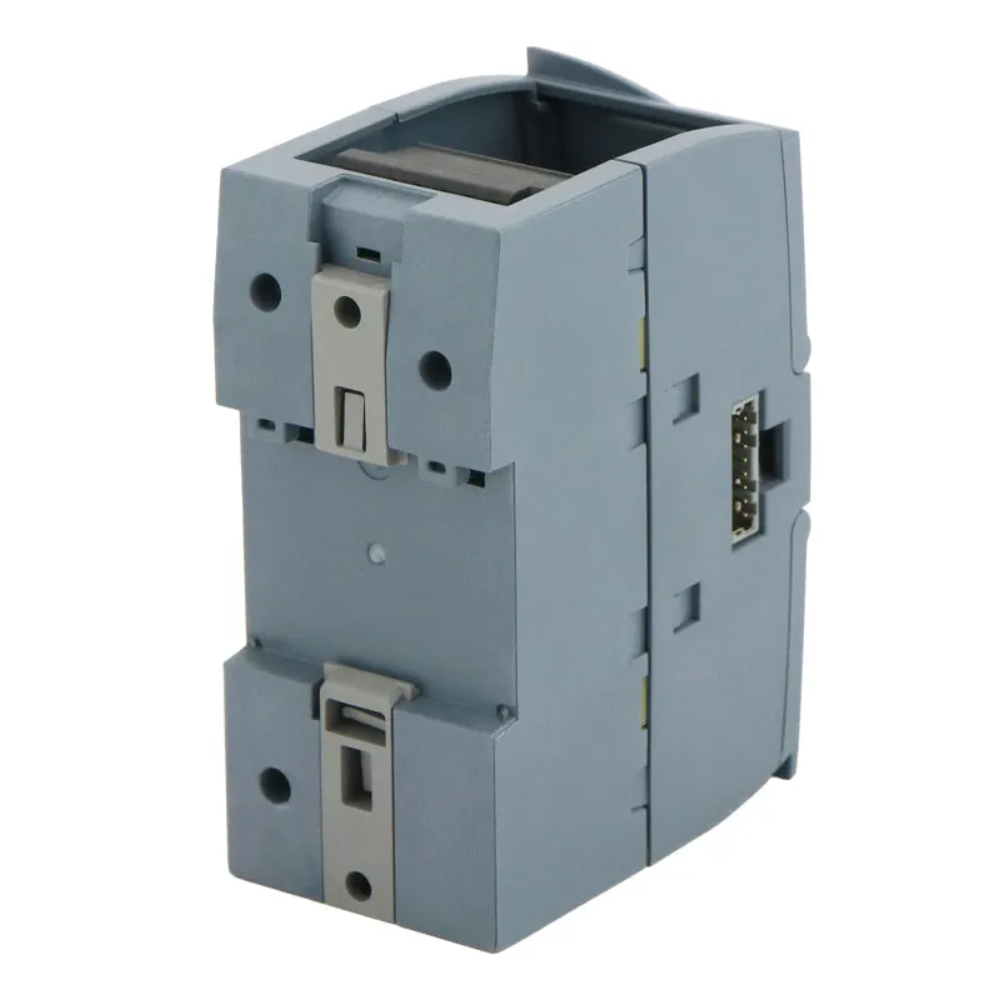

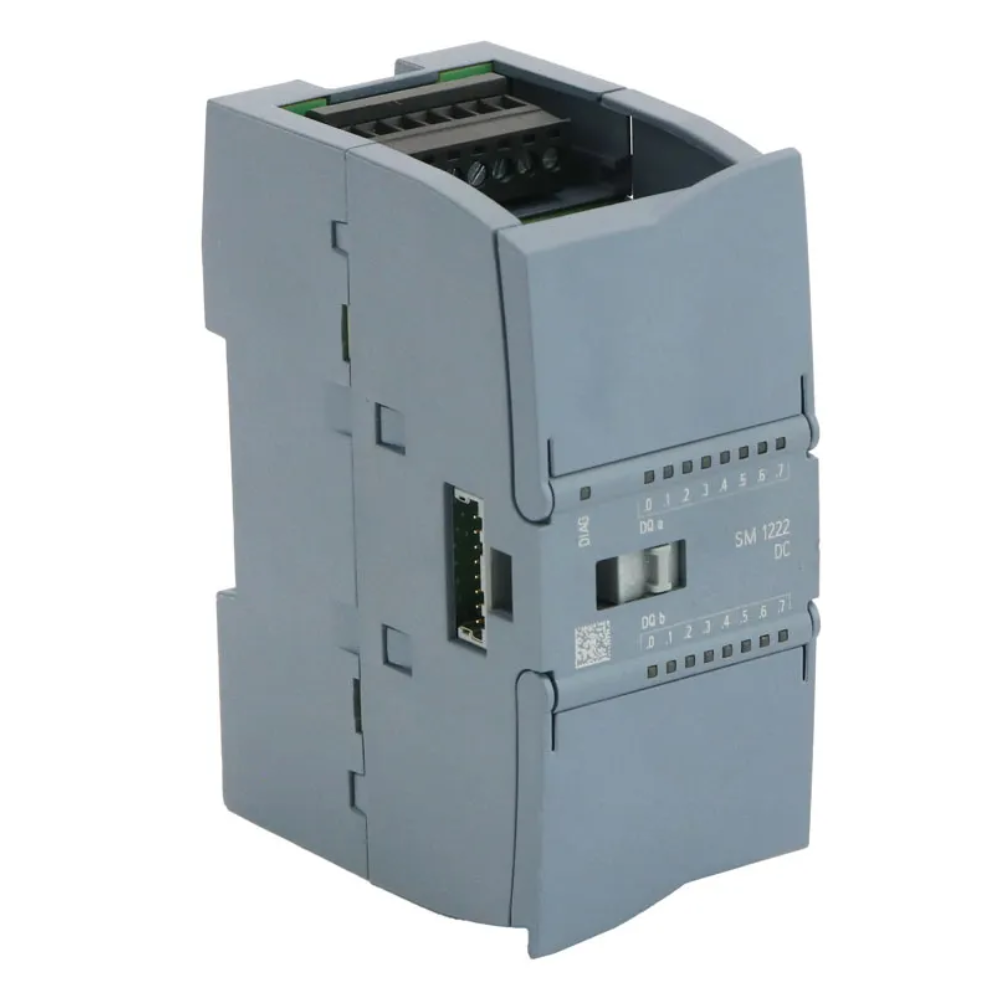

O Módulo de Saída Digital SM1222 é uma solução de expansão para controladores lógicos programáveis (CLPs) SIMATIC S7-1200, fabricado pela Siemens, projetado para fornecer 16 saídas digitais em sistemas de automação industrial. Este módulo atua como uma interface entre o CLP e os atuadores, permitindo o controle de dispositivos externos como contatores, relés e válvulas, garantindo flexibilidade e escalabilidade para diversas aplicações de controle.

DETALHES TÉCNICOS

• Tipo de Módulo: Módulo de Saída Digital
• Série: SIMATIC S7-1200
• Modelo: SM1222
• Número de Saídas: 16 pontos
• Configuração das Saídas: Saídas transistorizadas (sourcing)
• Tensão de Alimentação Nominal: 24 VCC
• Corrente por Saída: 0,5 A (máximo por saída)
• Corrente Total: 4,0 A (máximo por grupo de 8 saídas)
• Tempo de Atraso de Comutação: Tipicamente 45 µs ON para OFF, 200 µs OFF para ON (em carga resistiva)
• Proteção Contra Curto-Circuito: Sim, por canal
• Proteção Contra Sobrecarga: Sim, por canal
• Isolamento Elétrico: Isolamento entre os canais de saída e o barramento do backplane
• Número de Grupos de Canais: 2 grupos de 8 canais, com referência comum
• Conectores: Bloco de terminais para fiação frontal
• Dimensões (AxLxP): Aproximadamente 100 mm x 45 mm x 75 mm
• Temperatura de Operação: 0 °C a 60 °C (horizontal), 0 °C a 50 °C (vertical)
• Umidade Relativa: 10% a 95% sem condensação
• Certificações: CE, UL, cULus, FM, ATEX, KC, RCM, EAC, conforme as normas industriais aplicáveis
• Consumo de Corrente (via backplane): 105 mA a 5V CC (referência do CLP)
• Potência Dissipada: Máximo 3 W (considerando todas as saídas ativas com carga nominal)

APLICAÇÕES E SETORES

• Aplicações: Controle de atuadores de pequena potência, acionamento de relés e contatores, sinalização de estado, sistemas de segurança de máquinas, automação de processos de empacotamento, controle de iluminação industrial.
• Linhas de Produção: Controle de esteiras transportadoras, sistemas de manuseio de materiais, linhas de montagem automatizadas, máquinas CNC e robótica industrial.
• Setores: Manufatura Discreta, Processos Contínuos, Indústria Alimentícia e de Bebidas, Farmacêutica, Automotiva, Embalagens, Tratamento de Água e Esgoto, Energia.
