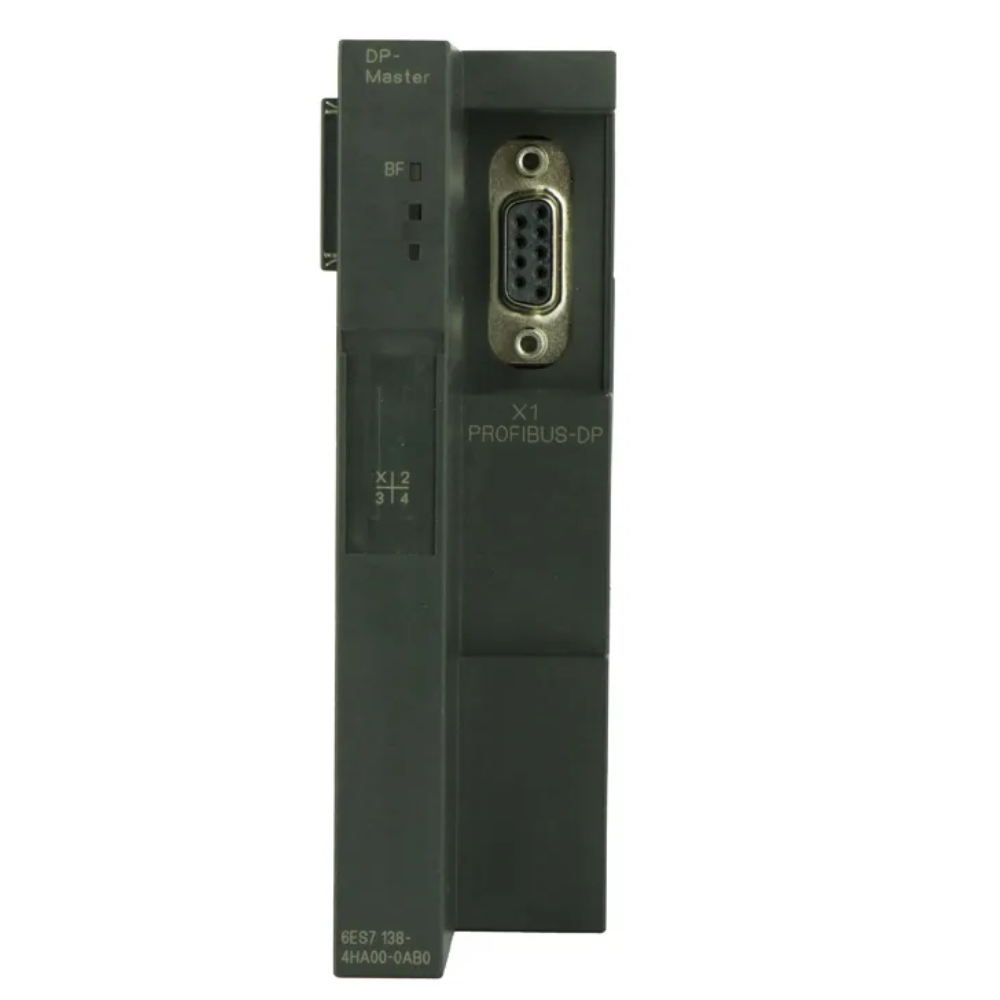

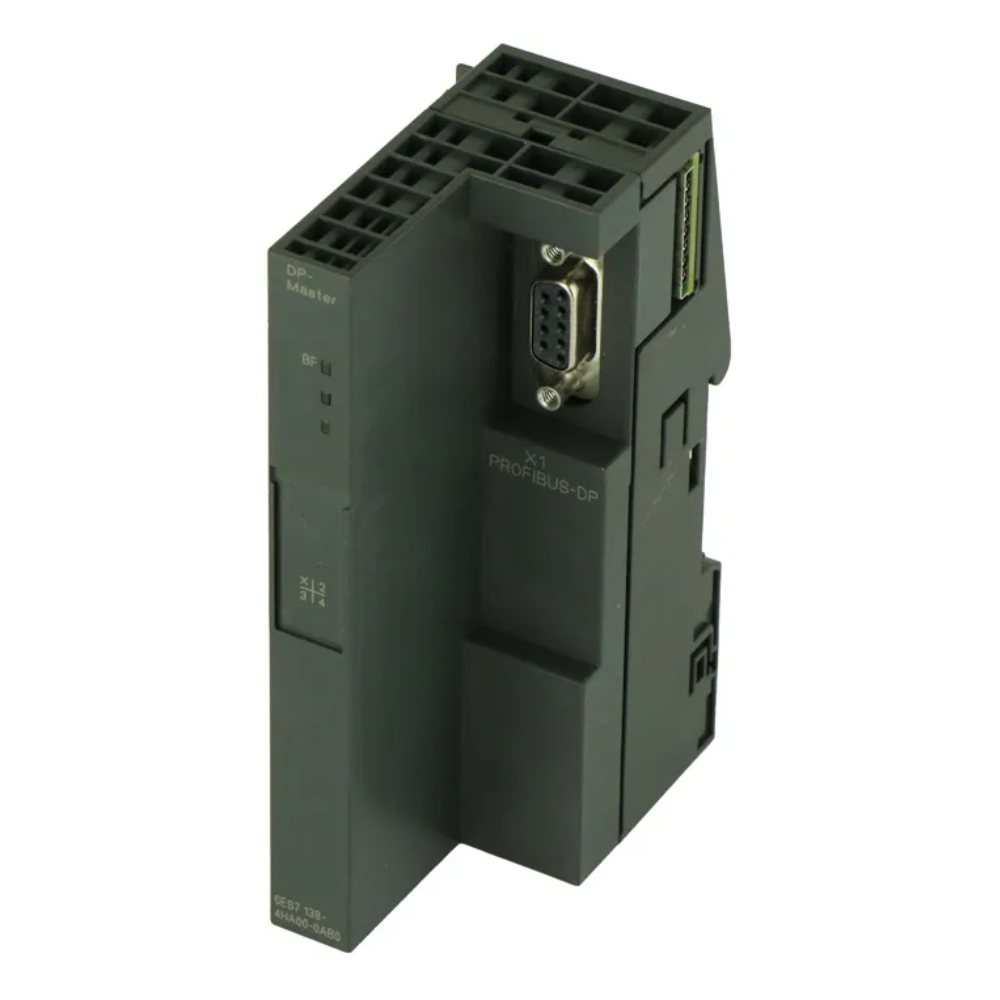

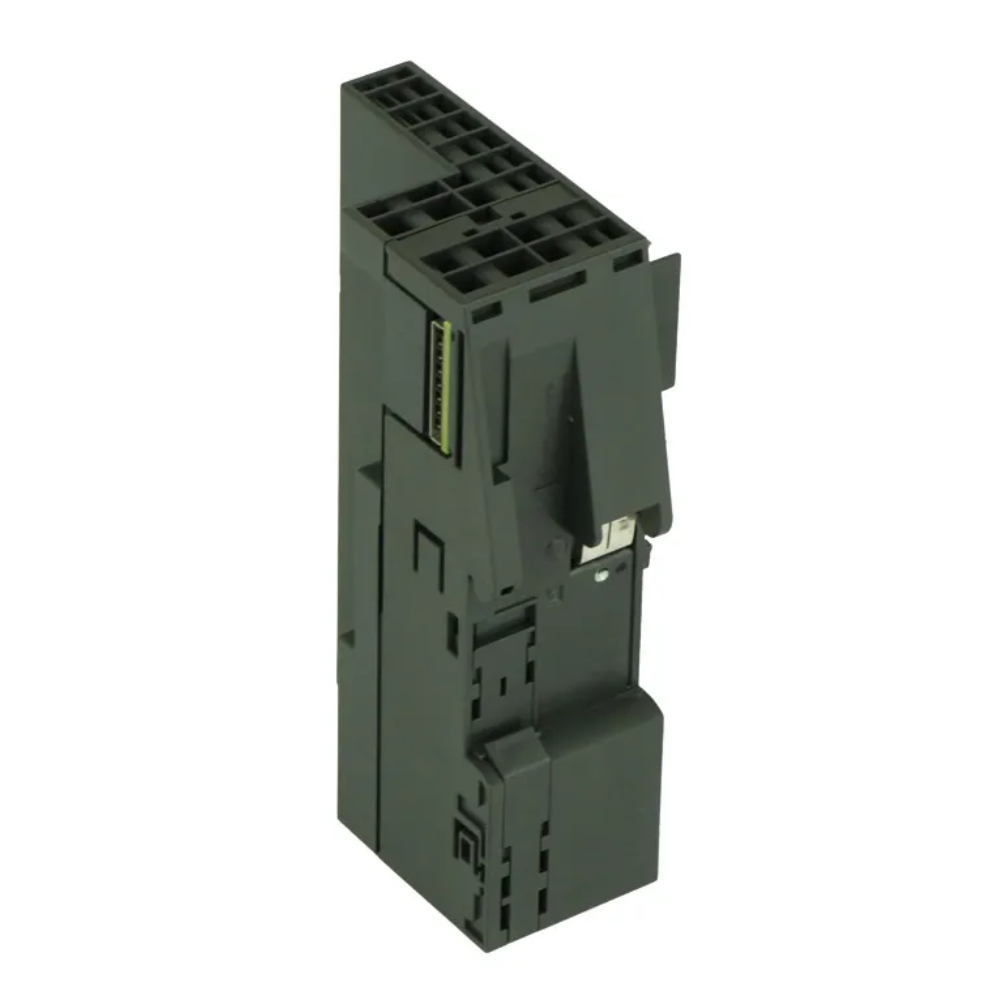

O Módulo DP Mestre ET 200S PROFIBUS DP é um componente essencial para a expansão de funcionalidades de comunicação em sistemas de automação industrial, atuando como a principal interface para redes PROFIBUS DP de campo e permitindo a coordenação de múltiplos dispositivos escravos por meio de CPUs IM151-7 ou IM151-8 PN/DP. Sua integração simplificada e robustez garantem a interconexão de equipamentos em tempo real, Otimizando o controle e a coleta de dados em processos industriais complexos.

DETALHES TÉCNICOS

• Modelo: 6ES71384HA000AB0
• Tipo: Módulo DP Mestre
• Compatibilidade: CPUs IM151-7 CPU ou IM151-8 PN/DP (Interface de Profinet e Profibus-DP)
• Padrão de rede suportado: PROFIBUS DP (Decentralized Peripherals)
• Taxa de transmissão: Até 12 Mbit/s
• Endereços de escravo suportados: Até 125 endereços (dependendo da configuração do sistema)
• Conexão: 1x D-Sub de 9 pinos para PROFIBUS DP
• Tensão de alimentação: 24 V DC (via barramento de fundo da ET 200S)
• Consumo de corrente: Típico 70 mA a 24V DC
• Grau de proteção: IP20
• Temperatura de operação: 0 a 60 °C
• Dimensões (AxLxP): 119,5 mm x 30 mm x 81 mm
• Peso: Aproximadamente 120 g
• Funções de diagnóstico: Diagnóstico de módulo, diagnóstico de canal, diagnóstico de falha de rede

APLICAÇÕES E SETORES

• Aplicações: Sistemas de controle distribuído, expansão de redes PROFIBUS DP, integração de dispositivos de campo (I/Os, acionamentos, sensores)
• Linhas de produção: Automação de Células de Manufatura, Controle de Processos em Lotes, Sistemas de Transporte e Manuseio de Materiais
• Setores: Manufatura Discreta, Processamento Contínuo, Indústria Química e Petroquímica, Indústria Alimentícia e de Bebidas, Geração e Distribuição de Energia, Tratamento de Água e Esgoto
