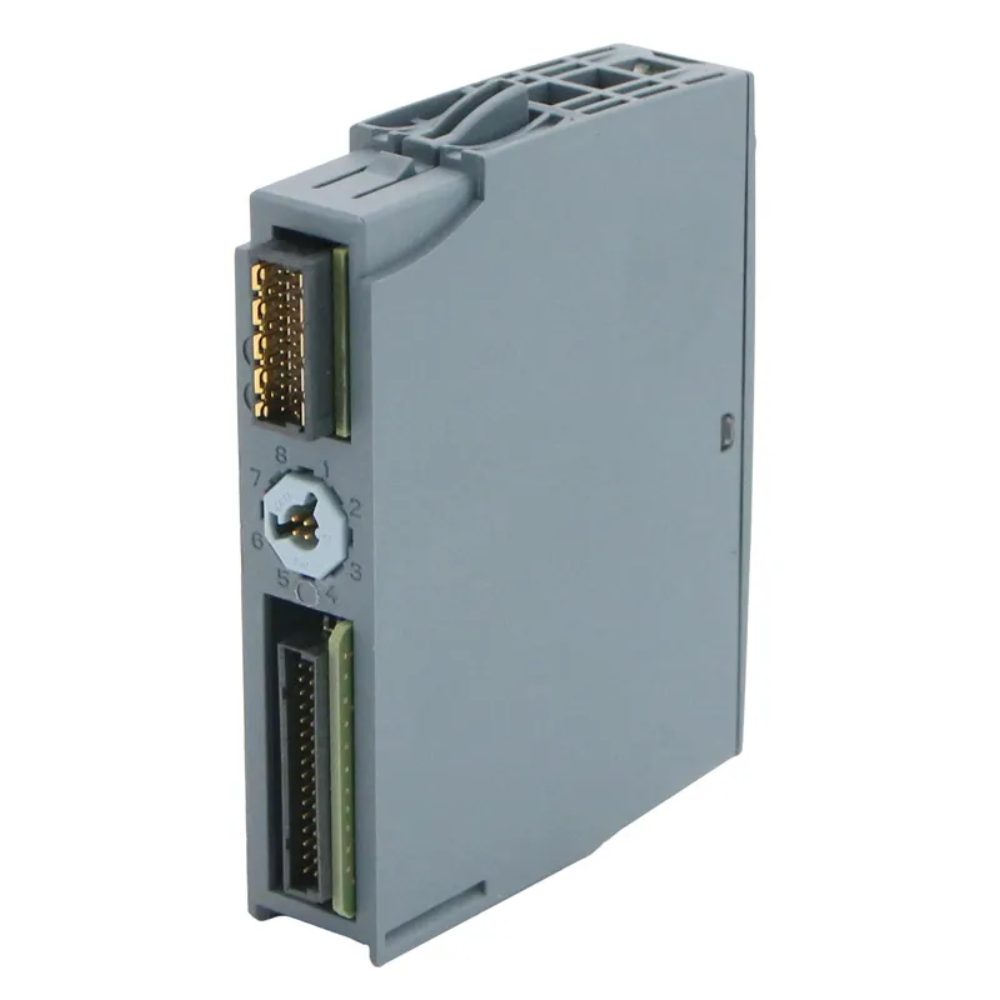

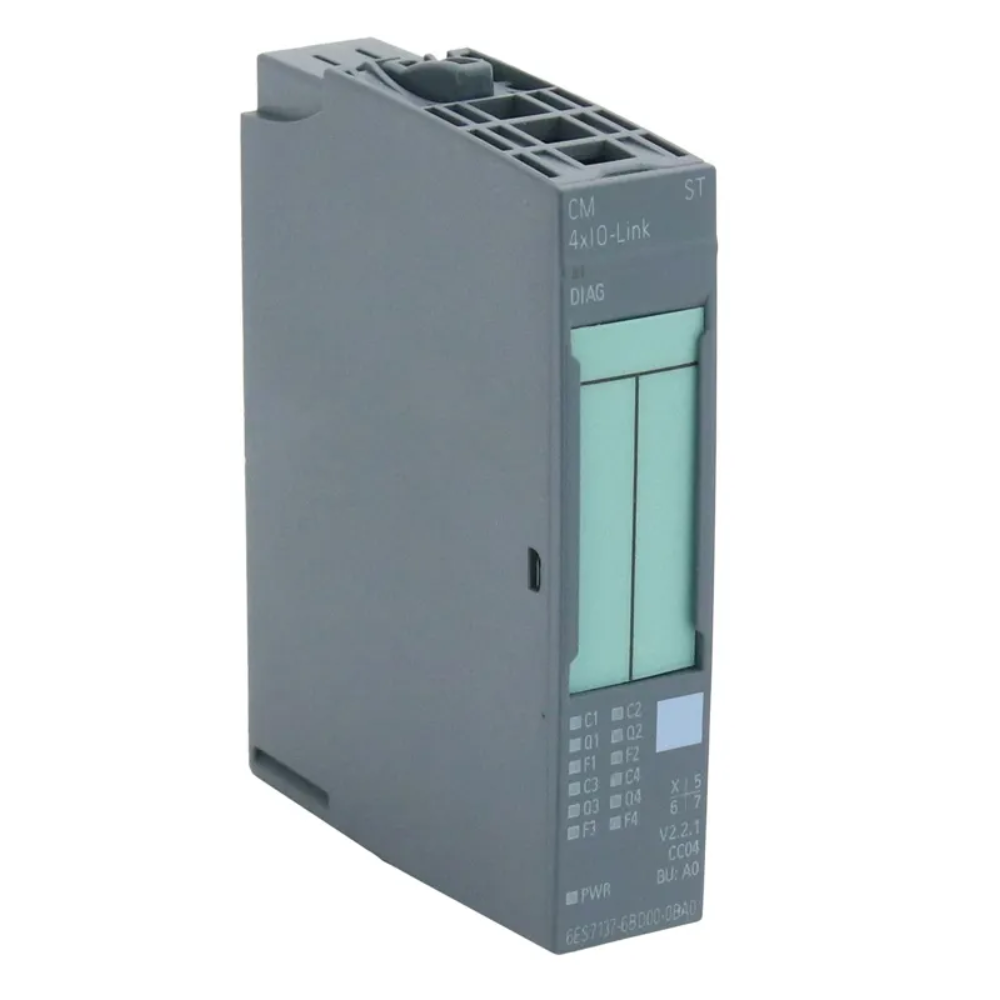

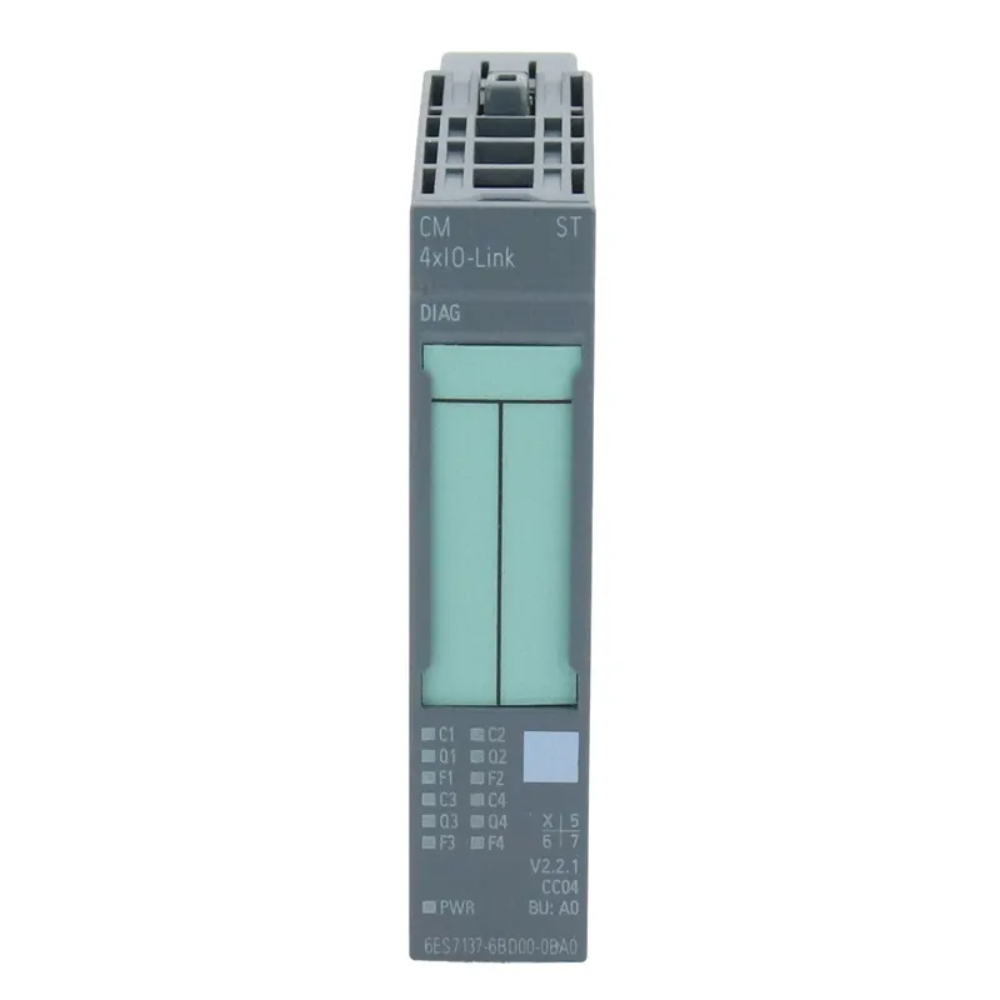

O Módulo de Comunicação ET 200SP 4x IO-Link ST da Siemens é um componente chave para a flexibilização e digitalização de processos de automação industrial. Ele permite a integração de até quatro dispositivos IO-Link a um controlador SIMATIC ET 200SP, simplificando a conexão de sensores, atuadores e outros equipamentos inteligentes, otimizando a coleta de dados e o controle descentralizado.

DETALHES TÉCNICOS

• Designação do produto: SIMATIC ET 200SP, Módulo IO-Link Master
• Modelo: 6ES7137-6BD00-0BA0
• Tipo de módulo: Módulo de comunicação digital
• Número de canais: 4 canais IO-Link Master Classe A
• Interface: 4 portas IO-Link Master V1,1 (Pinos L+, C/Q, L-)
• Tensão de alimentação: 24 V DC (via barramento de fundo ET 200SP)
• Corrente de entrada (típica): 60 mA (sem carga de sensor/atuador)
• Perda de potência (típica): 1,5 W (incluindo 4 sensores IO-Link)
• Velocidade de transmissão IO-Link: COM 1 (4,8 kbit/s), COM 2 (38,4 kbit/s), COM 3 (230,4 kbit/s) para cada porta
• Diagnóstico de canal: Por canal (curto-circuito, interrupção de fio, sobrecarga)
• Recursos de diagnóstico: Diagnóstico de módulo, diagnósticos específicos de canal (status IO-Link, erro de comunicação)
• Funções suportadas: COM 1, COM 2, COM 3, SIO Mode (Standard I/O), Data Storage Function, Parameter Server
• Temperatura ambiente de operação: 0 °C a 60 °C (horizontal), 0 °C a 50 °C (vertical)
• Temperatura de armazenamento/transporte: -40 °C a 70 °C
• Dimensões (L x A x P): 20 mm x 117 mm x 75 mm
• Peso: Aproximadamente 50 g
• Compatibilidade: SIMATIC ET 200SP Head Modules e BaseUnits
• Conectividade: Terminais push-in para fiação de sensores/atuadores

APLICAÇÕES E SETORES

• Aplicações: Integração de sensores e atuadores inteligentes, manutenção preditiva, parametrização centralizada de dispositivos de campo, monitoramento de condição de máquinas, rastreabilidade de produtos.
• Linhas de produção: Automação de células de montagem, sistemas de inspeção de qualidade, transporte e logística automatizados.
• Setores: Manufatura discreta, embalagem, automotivo, alimentos e bebidas, farmacêutico, máquinas-ferramenta.
