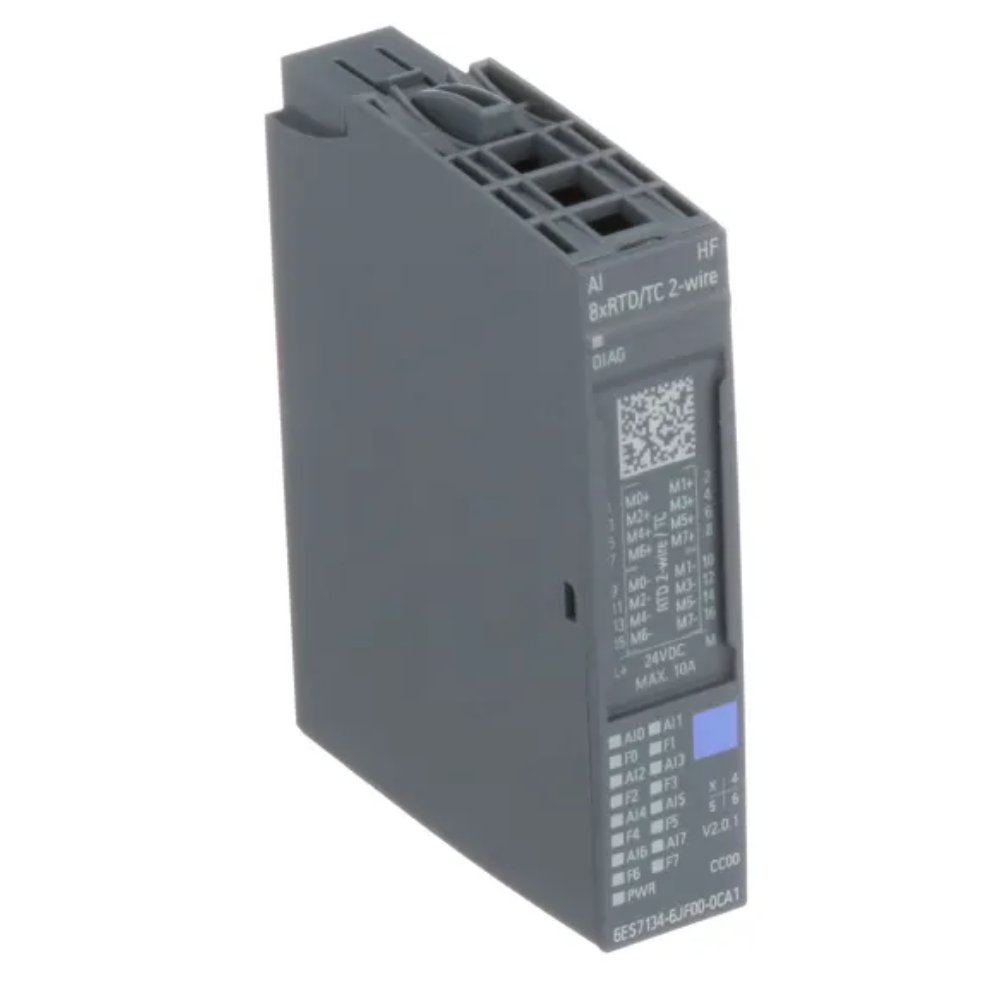

O Módulo ET200SP 8 Entradas Analógicas AI RTD/TC 2 Fios High Feature da Siemens é uma solução robusta para aquisição de dados de sensores em sistemas de automação industrial, permitindo a medição precisa de variáveis de temperatura com alta resolução e confiabilidade.

DETALHES TÉCNICOS

• Tipo de Módulo: Módulo de entrada analógica
• Modelo: 6ES7134-6JF00-0CA1
• Plataforma: SIMATIC ET 200SP
• Canais de entrada: 8
• Tipo de Entradas: RTD (Resistance Temperature Detector) e TC (Termopar)
• Configuração de Fiação: 2 fios
• Resolução de Medição: 16 bits
• Faixas de Medição RTD: Pt100, Pt200, Pt500, Pt1000 (standard e climatic); Ni100, Ni200, Ni500, Ni1000; Cu10, Cu50, Cu100
• Faixas de Medição TC: Tipos B, E, J, K, N, R, S, T, C (com compensação de junta fria interna)
• Precisão: ±0,1% para RTD, ±0,2% para TC (valores típicos)
• Temperatura Ambiente de Operação: 0 °C a 60 °C
• Corrente de Alimentação (proveniente do barramento): 25 mA (típico)
• Tensão de Alimentação: 24 V CC
• Funções de Diagnóstico: Fio aberto, curto-circuito, valores fora da faixa, estouro/sub-estouro
• Funções Adicionais (High Feature): Diagnóstico avançado, escalonamento automático, compensação de junta fria para termopares e filtros de ruído configuráveis.
• Conexão: Terminal de bloco BA (Base Unit) tipo A0 (não incluído)

APLICAÇÕES E SETORES

• Aplicações: Monitoramento e controle de temperatura em processos industriais, aquisição de dados de sensores RTD e TC, sistemas de controle de qualidade, automação de máquinas com controle térmico.
• Processos Industriais: Controle de fornos, estufas, reatores químicos, trocadores de calor, caldeiras.
• Setores: Químico e Petroquímico, Farmacêutico, Alimentício e Bebidas, Metalurgia, Vidro e Cerâmica, Energia, Automotivo.
