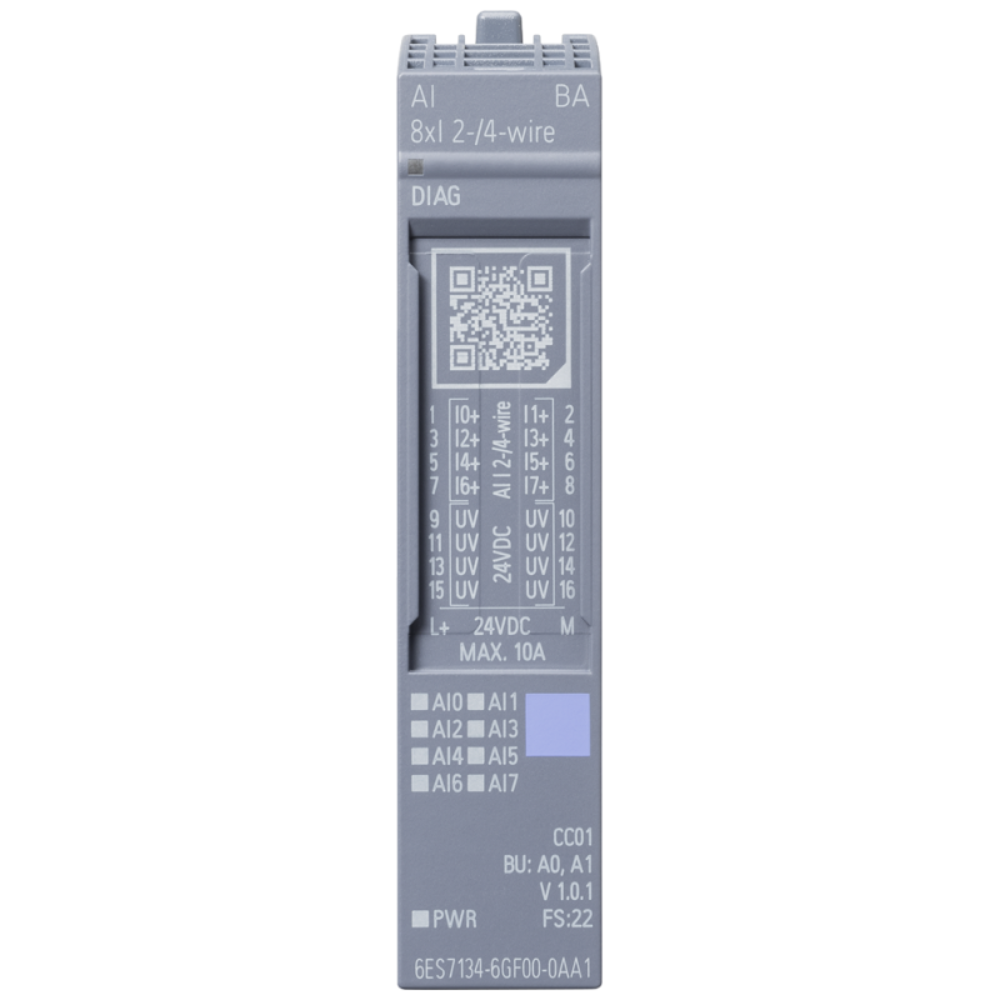

O Módulo de Entrada Analógica AI 8xI 2-/4-WIRE BASIC SIMATIC ET 200SP da Siemens é um componente essencial para a aquisição de dados de processo em ambientes de automação industrial. Sua função principal é converter sinais analógicos de corrente (0/4-20 mA) em valores digitais, permitindo o monitoramento e controle preciso de variáveis em sistemas distribuídos de I/O.

DETALHES TÉCNICOS

• Nome do Produto: SIMATIC ET 200SP, Módulo de Entrada Analógica AI 8xI 2-/4-WIRE BASIC
• Modelo: 6ES7134-6GF00-0AA1
• Marca: Siemens
• Tipo de Módulo: Entrada Analógica (AI)
• Número de Canais: 8 canais de entrada
• Tipo de Conexão: 2 ou 4 fios para medição de corrente
• Faixa de Medição: 0 a 20 mA, 4 a 20 mA
• Resolução: 15 bits, incluindo sinal
• Tensão de Alimentação: 24 V DC (via backplane bus)
• Consumo de Corrente: Aproximadamente 30 mA (do barramento de backplane)
• Erro de Medição: ≤ 0,3% para faixa completa de temperatura
• Tempo de Conversão: Variável, conforme configuração (tipicamente entre 1 e 10 ms por canal)
• Isolamento: Isolamento galvânico entre os canais e o barramento de backplane
• Temperatura de Operação: -30 °C a 60 °C (horizontal), -30 °C a 50 °C (vertical)
• Grau de Proteção: IP20 (com tampa de terminal instalada)
• Compatibilidade: SIMATIC ET 200SP base units (tipo A0 e A1)
• Dimensões (LxAxP): 15 mm x 73 mm x 58 mm (sem base unit)
• Peso: Aproximadamente 30 g
• Certificações: CE, UL, cULus, FM, ATEX (Zona 2)

APLICAÇÕES E SETORES

• Aplicações: Monitoramento de corrente, detecção de falhas em loops de sensores, controle de processos contínuos, aquisição de dados de instrumentos de campo (transmissores de pressão, vazão, nível, temperatura com saída de corrente padrão industrial)
• Linhas de produção: Coleta de dados de múltiplos sensores para otimização de processos e controle de qualidade
• Setores: Petroquímico, farmacêutico, tratamento de água, energia, manufatura discreta, celulose e papel, mineração, alimentício e bebidas
