DESCRIÇÃO COMPLETA

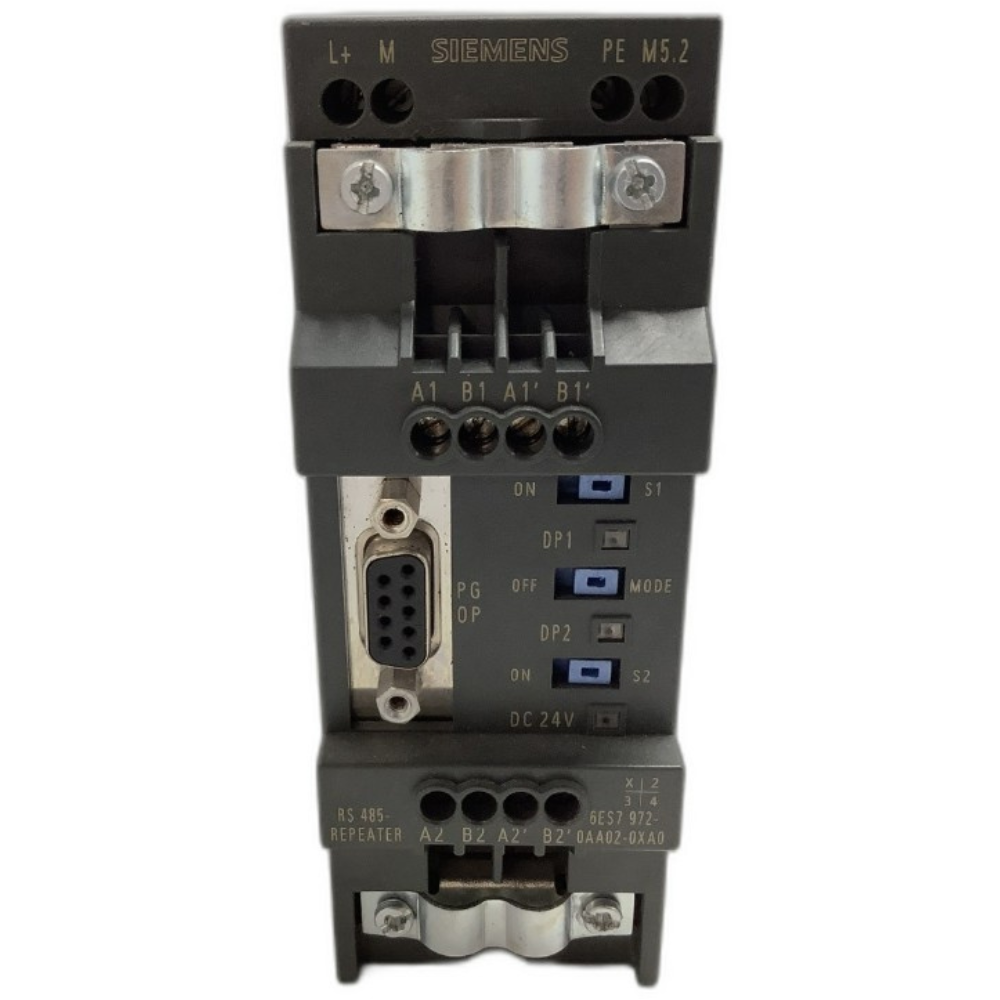

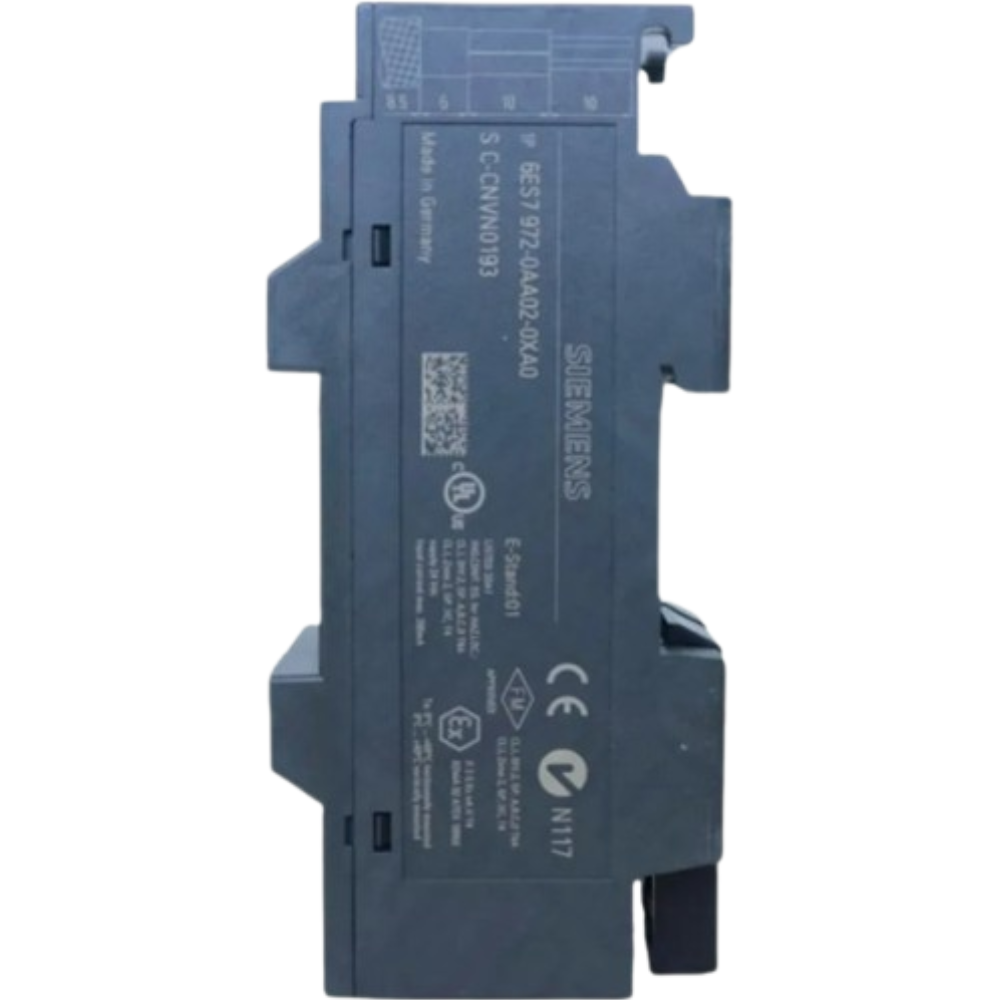

O repetidor RS485 modelo 6ES7972-0AA02-0XA0 da SIEMENS é um componente essencial para a expansão e otimização de redes de automação industrial baseadas nos padrões PROFIBUS DP/PA e MPI. Projetado para operar em ambientes industriais, este dispositivo atua na amplificação e regeneração de sinais em barramentos de comunicação RS485, superando as limitações de distância e o número máximo de estações por segmento. Sua capacidade de transmissão de dados atinge uma velocidade máxima de 12 Mbit/s, assegurando a alta performance em aplicações de controle de tempo real e produção. A principal aplicação reside na interconexão de múltiplos segmentos de rede, permitindo a extensão de linhas de comunicação existentes, a criação de estruturas em estrela ou árvore, e a conexão de áreas com diferentes potenciais de terra. Isso é crucial para manter a integridade de sinal em redes extensas, onde a atenuação e o ruído podem comprometer a comunicação. A utilização deste repetidor facilita a concepção de topologias de rede complexas, essenciais para sistemas de automação industrial distribuídos, envolvendo Controladores Lógicos Programáveis (CLPs), Interfaces Homem-Máquina (IHMs) e diversos dispositivos de campo, promovendo maior eficiência operacional e reduzindo a necessidade de manutenção corretiva devido a falhas de comunicação.

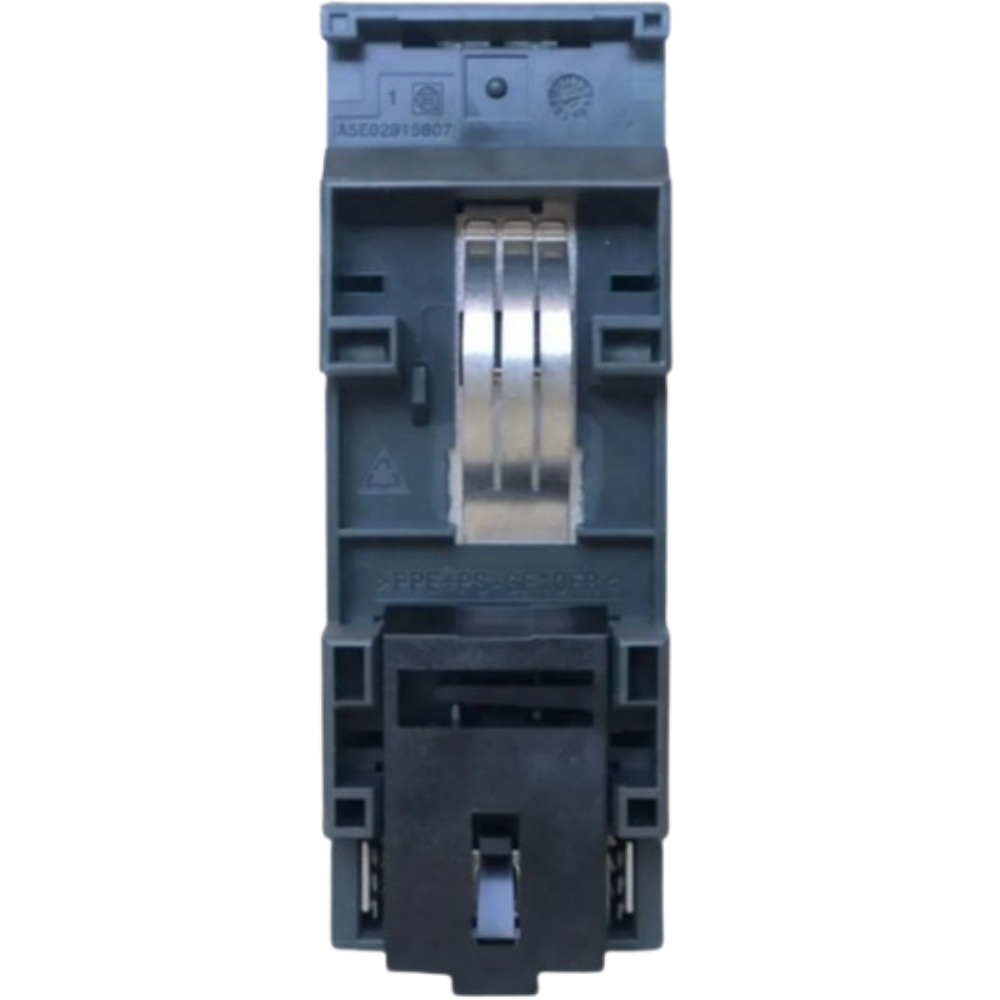

O repetidor 6ES7972-0AA02-0XA0 incorpora isolamento galvânico entre os segmentos de rede conectados, uma característica vital para a proteção dos equipamentos e a supressão de laços de terra e transientes de tensão, garantindo a robustez e a confiabilidade da rede industrial. Este recurso é fundamental em ambientes fabris com alta interferência eletromagnética. O dispositivo possui um grau de proteção IP20, indicando sua adequação para instalação dentro de painéis e gabinetes de automação, onde está protegido contra a entrada de objetos sólidos com diâmetro superior a 12,5 mm, mas não contra líquidos. A sua construção compacta permite montagem em trilho DIN, otimizando o espaço dentro do painel. Além de estender a distância de comunicação, o repetidor possibilita o aumento do número de nós em uma rede, atuando como um elemento de segmentação que revitaliza o sinal para cada novo barramento. Isso contribui significativamente para a capacidade de expansão do sistema e para a facilidade de diagnóstico de falhas, isolando problemas em segmentos específicos. Sua implementação é estratégica para a conectividade de máquinas e processos em plantas de grande porte, assegurando a continuidade da produção e otimizando a manutenção preditiva e corretiva, ao fortalecer a comunicação em barramentos de campo de missão crítica.

EAN : 4025515079620
