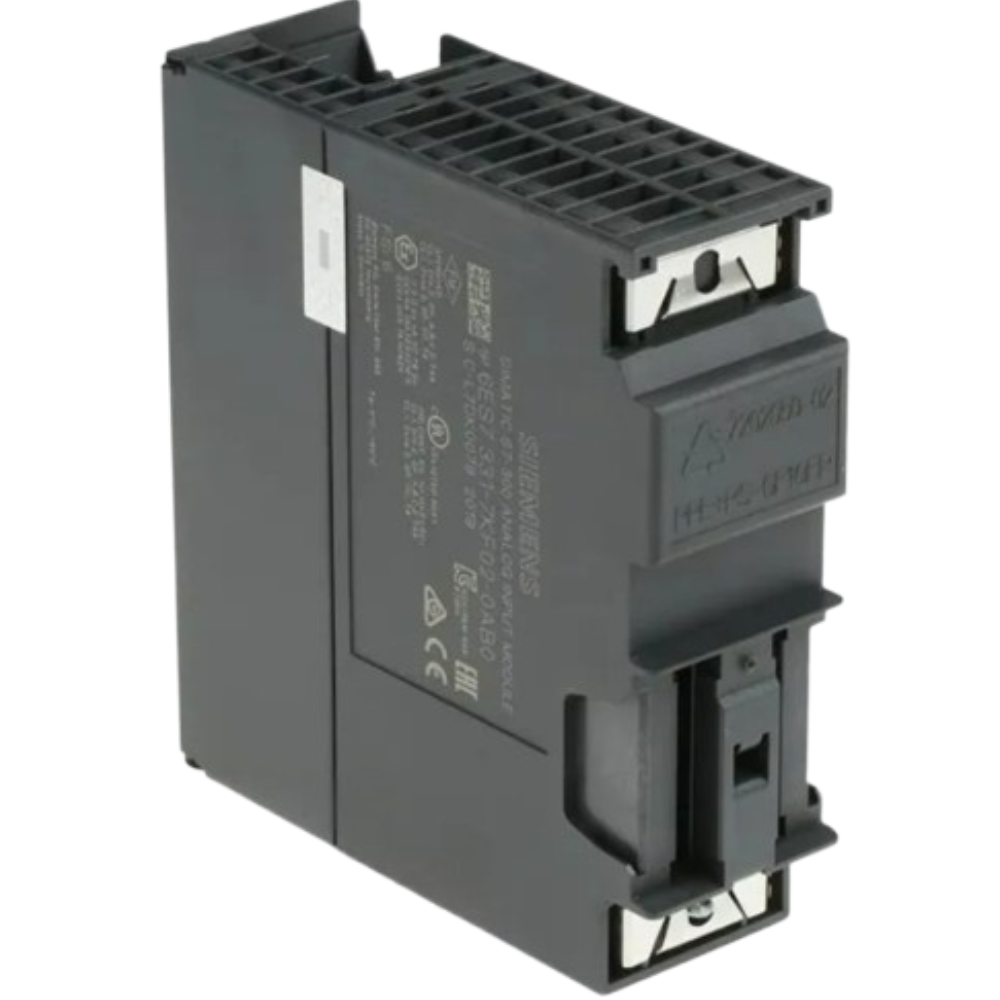

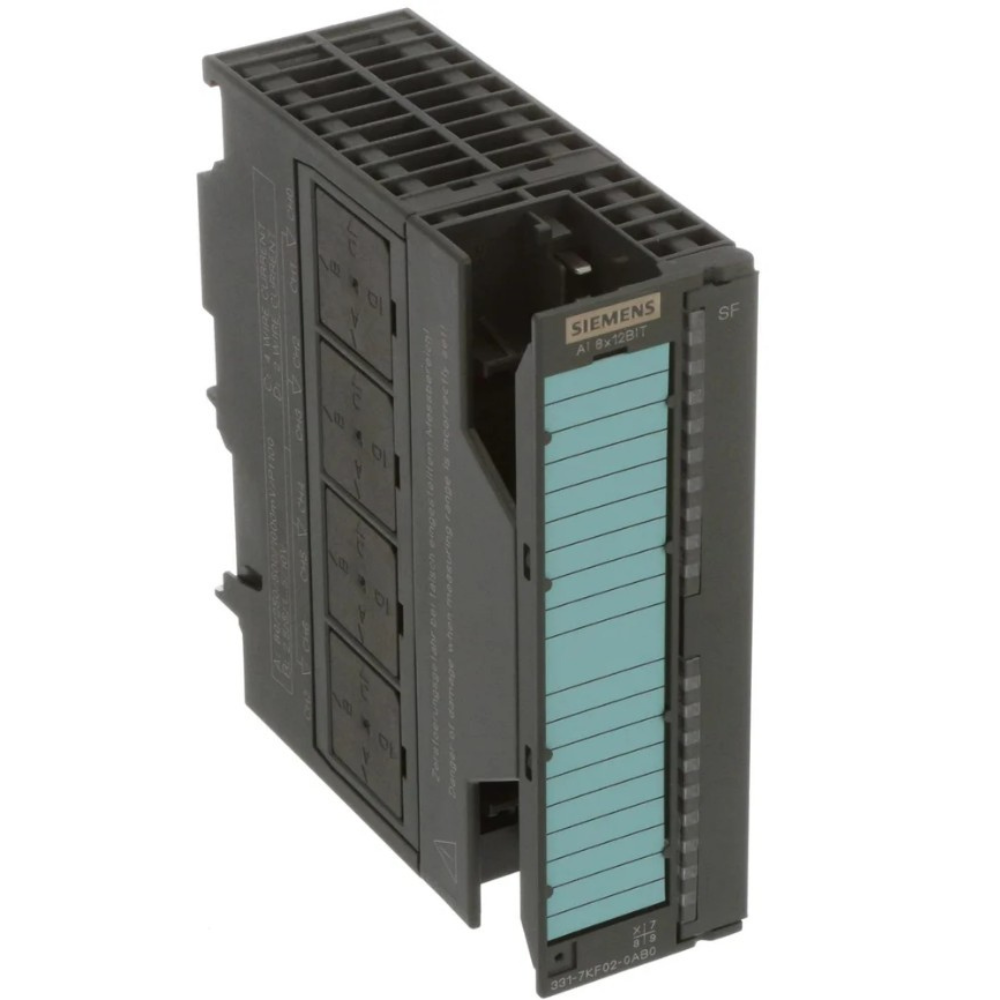

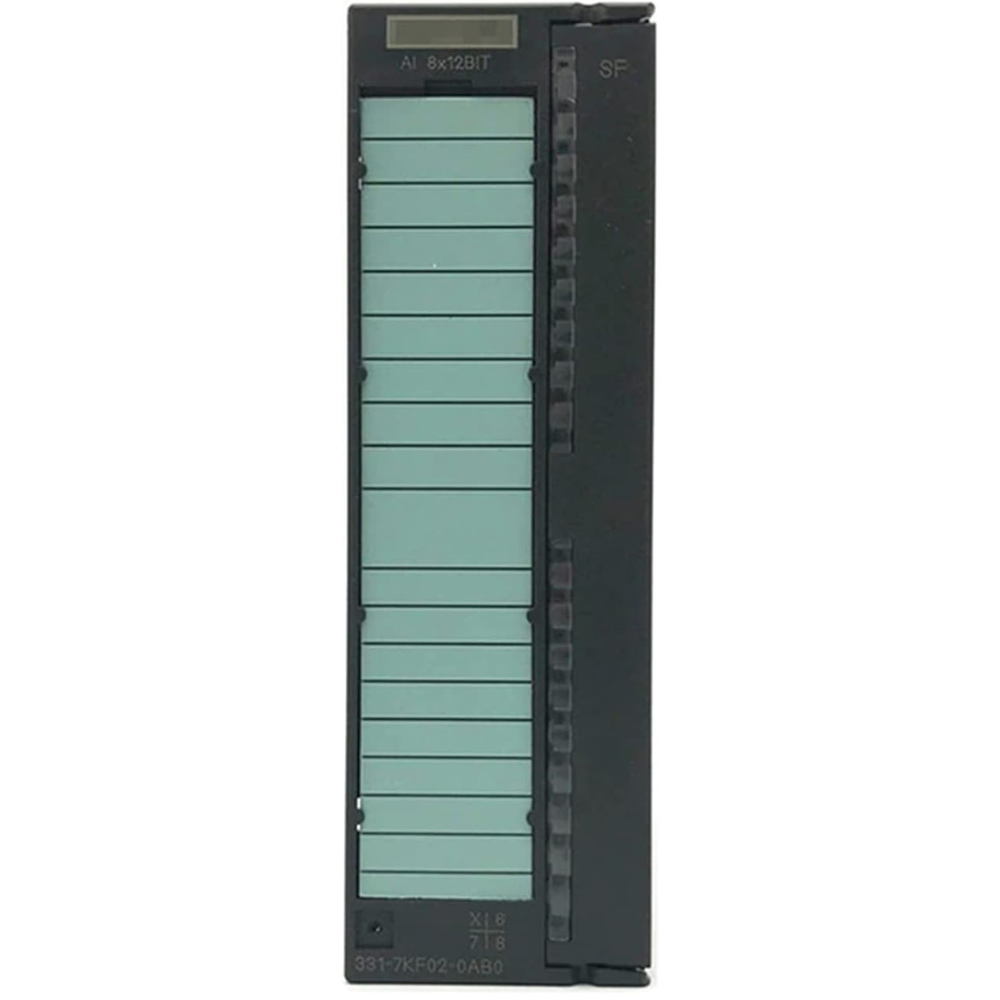

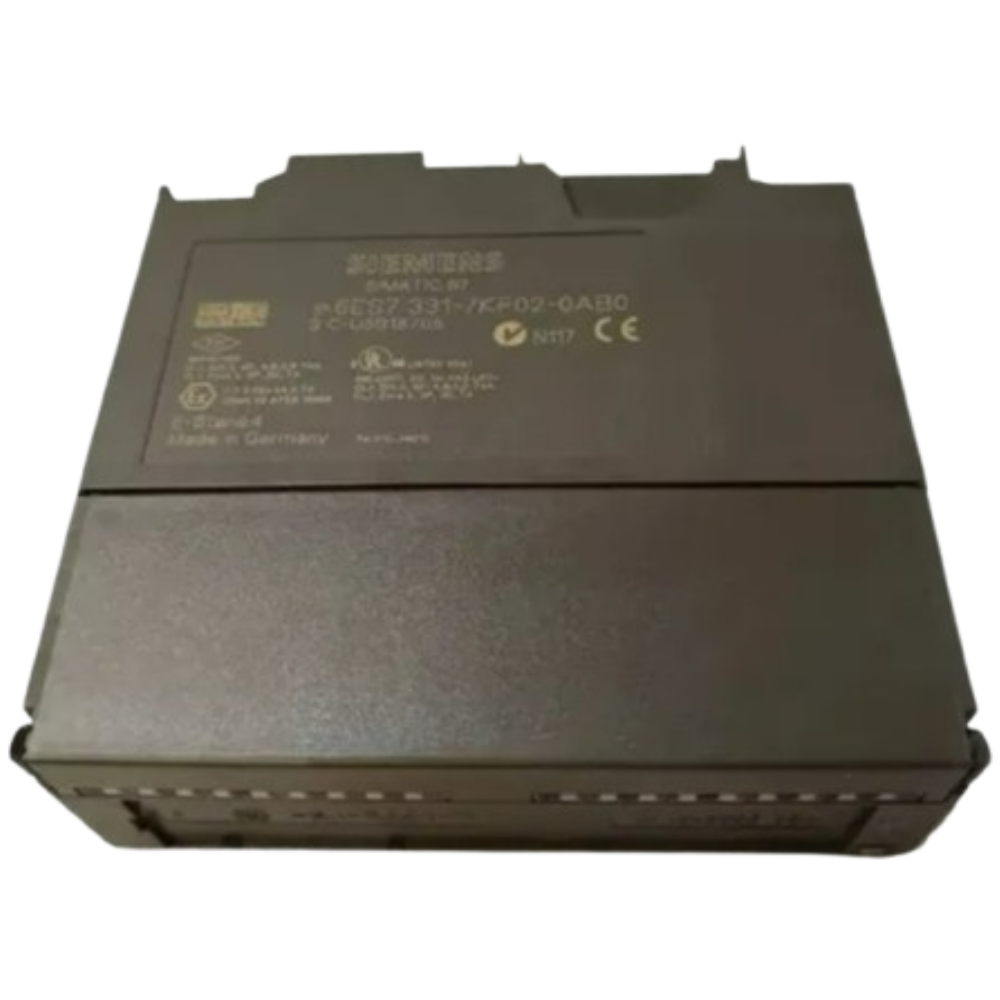

O Módulo de Entrada Analógica SM 331 é um componente fundamental para a aquisição de dados de termopares em sistemas de automação industrial, integrando-se perfeitamente à plataforma SIMATIC S7-300. Ele permite a medição precisa de temperatura em diversas aplicações, fornecendo informações essenciais para controle e monitoramento de processos.

DETALHES TÉCNICOS

• Nome do Produto: SM 331; Entrada analógica; 8 entradas; isoladas; Resolução de 16 bits; para Termopar Tipo J, K, L, N, S, R, B, E; Tensão de modo comum 10 V; 1 termoelemento por canal; Temperatura PT100/200/1000, Ni100/200/1000, LG_Ni1000, 2-/3-/4 fios (com compensação de temperatura de circuito frio externa)
• Série de Produtos: Módulo de I/O Digital
• Número do Artigo (MLFB): 6ES7331-7PF11-0AB0
• Marca: Siemens
• Tipo de Módulo: Módulo de entrada analógica
• Número de Entradas Analógicas: 8
• Princípio da Medição: Tensão, Corrente, PT100/200/1000, Ni100/200/1000, LG_Ni1000
• Resolução: 16 bits
• Tempo de Conversão: 10 ms por canal
• Função de Diagnóstico: Diagnóstico de interrupção de fio, estouro/sub-alcance, erro de hardware
• Compensação de Temperatura de Circuito Frio: Externa
• Isolamento: Óptico (500 V)
• Tipo de Conexão: Conector de 40 pinos
• Dimensões (AxLxP): 125 x 40 x 120 mm
• Peso: Aproximadamente 0,25 kg
• Consumo de Corrente (backplane bus): 100 mA
• Perda de Potência: 2,3 W (3,13 CV)
• Temperatura de Operação: 0 a 60 °C

APLICAÇÕES E SETORES

• Aplicações: Monitoramento e controle de temperatura em fornos, estufas, caldeiras, reatores químicos, sistemas de refrigeração e processos que exigem medição precisa de variáveis térmicas.
• Setores: Químico e Petroquímico, Farmacêutico, Alimentício e Bebidas, Metalurgia, Vidreiro, Cimento, Plástico, Automotivo, Energia.
