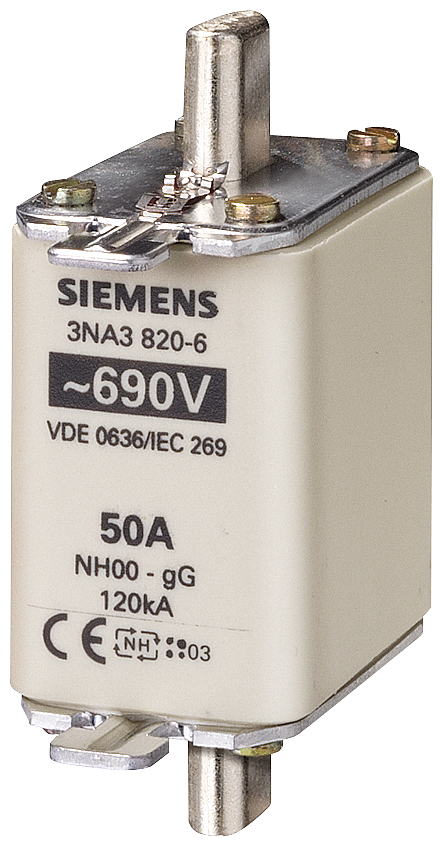

O Fusível NH Tipo 00 50A 690VCA da Siemens, modelo 3NA38206, é um componente essencial para a proteção de instalações elétricas em ambientes de automação industrial. Proporciona segurança contra sobrecargas e curtos-circuitos, garantindo a integridade dos equipamentos e a continuidade operacional de sistemas críticos em diversas aplicações industriais.

DETALHOS TÉCNICOS

• Modelo: 3NA38206
• Tipo: NH
• Tamanho: 00
• Intensidade nominal: 50 A
• Tensão nominal CA: 690 V
• Frequência nominal: 50/60 Hz
• Capacidade de interrupção: 120 kA
• Classe de operação: gG (uso geral para proteção de cabos e linhas)
• Indicador de estado: Combinado (frontal e superior)
• Material do corpo: Cerâmica de alta resistência
• Terminais: Contatos de lâmina em cobre prateado
• Normas aplicáveis: IEC 60269-2, VDE 0636-2
• Temperatura ambiente de operação: -5 °C a +40 °C (conforme IEC)
• Perda de potência: Aproximadamente 4,0 W para a corrente nominal
• Potência de condução (exemplificativa para um sistema): Capacidade de proteção para cargas de até 59,7 kW (81,2 CV) em 690VCA, dependendo do fator de potência

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, motores elétricos, transformadores, painéis de controle e equipamentos gerais de baixa tensão
• Substações e quadros elétricos: Proteção de barramentos e entradas de energia
• Controle de processos: Salvaguarda de instrumentação e sistemas de automação programável
• Setores: Manufatura, energia, infraestrutura, tratamento de água, mineração, indústria pesada
