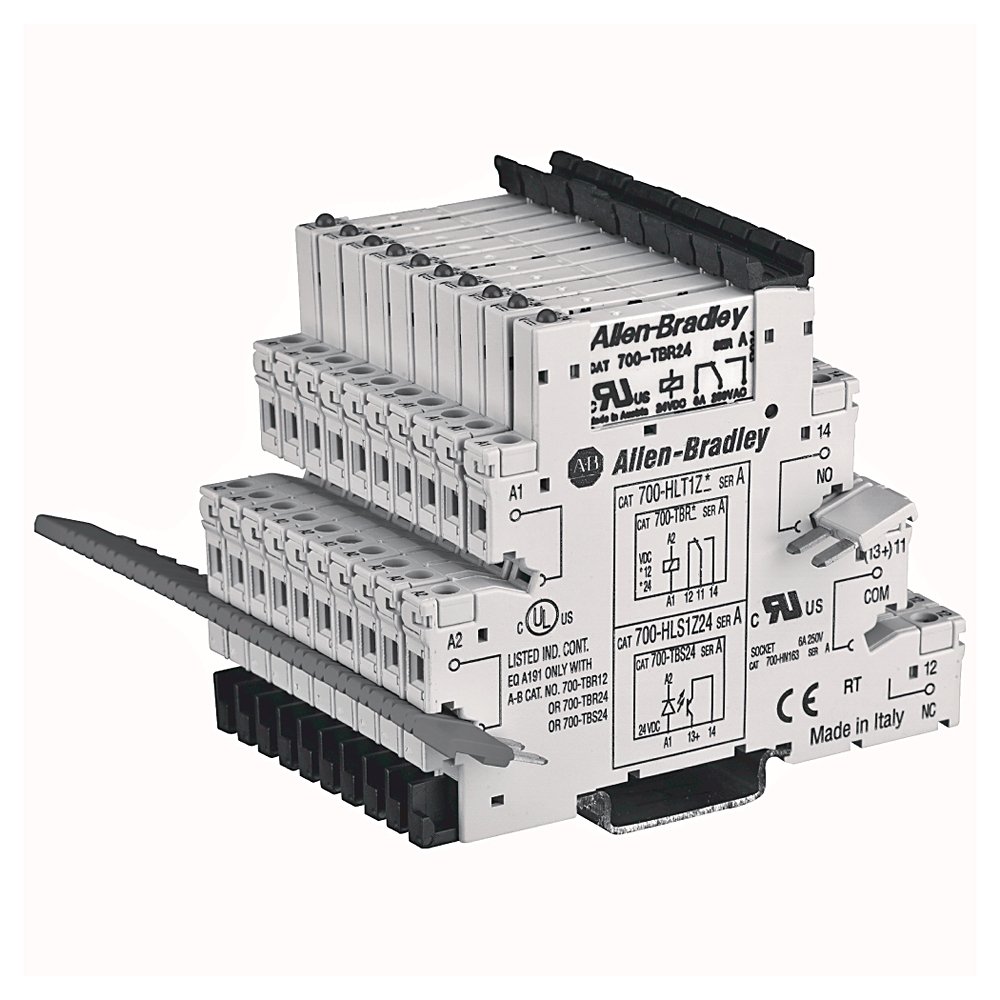

TERMINAL BORNE RELÉ DE ESTADO SÓLIDO 700HLS1Z24 ROCKWELL ALLEN BRADLEY

O Terminal Borne Relé de Estado Sólido 700HLS1Z24 da Rockwell Allen-Bradley é um componente vital para sistemas de automação industrial, projetado para oferecer controle de cargas em ambientes de alta demanda. Sua função principal é comutar sinais de controle de baixa potência para cargas de maior potência, garantindo isolamento elétrico e switching rápido e silencioso.

DETALHES TÉCNICOS

• Modelo: 700HLS1Z24 (família 700-HL)
• Tipo de Relé: Relé de Estado Sólido (SSR)
• Tensão de Entrada (Controle): 24 V DC
• Tensão de Saída (Carga): 24 V DC (faixa operacional específica para cargas DC)
• Corrente de Saída Máxima: 2 A (contínua)
• Potência de Comutação: Aproximadamente 48 W (0,065 CV) a 24 V DC e 2 A
• Configuração do Contato: 1NA (Normalmente Aberto)
• Isolamento Dielétrico: 4000 V RMS entre entrada e saída
• Tempo de Comutação: Liga < 1 ms, Desliga < 0,5 ms
• Indicador de Status: LED integrado para visualização da energização da entrada
• Método de Conexão: Conexão para trilho DIN (montagem universal), terminais de borne com parafuso
• Temperatura de Operação: -25 °C a +70 °C
• Grau de Proteção: IP20 (padrão)
• Material da Caixa: Plástico autoextinguível
• Certificações: UL, cUL, CE (pode variar, verificar folha de dados do fabricante)

APLICAÇÕES E SETORES

• Aplicações: Interface entre PLC/controladores e atuadores de baixa potência, acionamento de válvulas solenoides DC, pequenos motores DC, LEDs e sinalizadores, controle de válvulas proporcionais.
• Sistemas de controle: Quadros de comando, painéis de distribuição, células robotizadas, sistemas de transporte.
• Setores: Manufatura discreta, embalagem, automação predial, sistemas de segurança, farmacêutico, eletrônico, indústria alimentícia e de bebidas.
