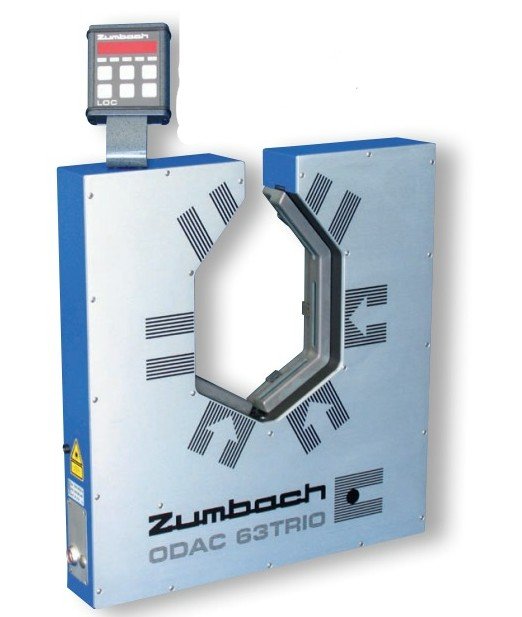

MEDIDOR A LASER DE 3 EIXOS ODAC63TRIO ZUMBACH

O Medidor a laser de 3 eixos ODAC63TRIO ZUMBACH é um sistema de medição dimensional sem contato, projetado para inspeção de qualidade e controle de processo em ambientes de automação industrial. Ele proporciona precisão e repetibilidade na medição de diâmetros e ovalização em tempo real de produtos em linha, sendo crucial para otimização da produção.

DETALHES TÉCNICOS

• Princípio de medição: Escaneamento a laser de varredura triaxial
• Número de eixos de medição: 3
• Faixa de medição nominal (diâmetro): 0,1 mm a 63 mm
• Resolução de medição: 0,1 µm
• Repetibilidade: ±0,05 µm (em condições ideais)
• Velocidade de escaneamento: Até 10.000 varreduras/segundo por eixo
• Frequência de medição: Até 1.000 Hz
• Alimentação elétrica: 100-240 V AC, 50/60 Hz; consumo típico 50 W (0,068 CV)
• Interface de comunicação: RS232, RS485, Ethernet (TCP/IP), Profibus DP (opcional)
• Saídas analógicas: 2x 0-10V ou 4-20mA (configuráveis)
• Saídas digitais: 4x saídas de relé (para alarmes ou controle)
• Classificação de proteção: IP65 (standard)
• Dimensões (aproximadas): 350 mm x 250 mm x 120 mm
• Peso (aproximado): 6 kg
• Material da carcaça: Alumínio anodizado

APLICAÇÕES E SETORES

• Aplicações: Medição de diâmetro e ovalização durante extrusão, trefilação, laminação e enrolamento
• Produtos: Fios, cabos, tubos, mangueiras, perfis extrudados de plástico e borracha, varões metálicos
• Controle de processo: Monitoramento contínuo em linha para correção automática de parâmetros de produção
• Garantia de qualidade: Inspeção 100% de peças para conformidade com especificações
• Setores: Fios e cabos, plásticos, borracha, metalurgia, extrusão em geral, automotivo (componentes tubulares e perfis)
