DESCRIÇÃO COMPLETA

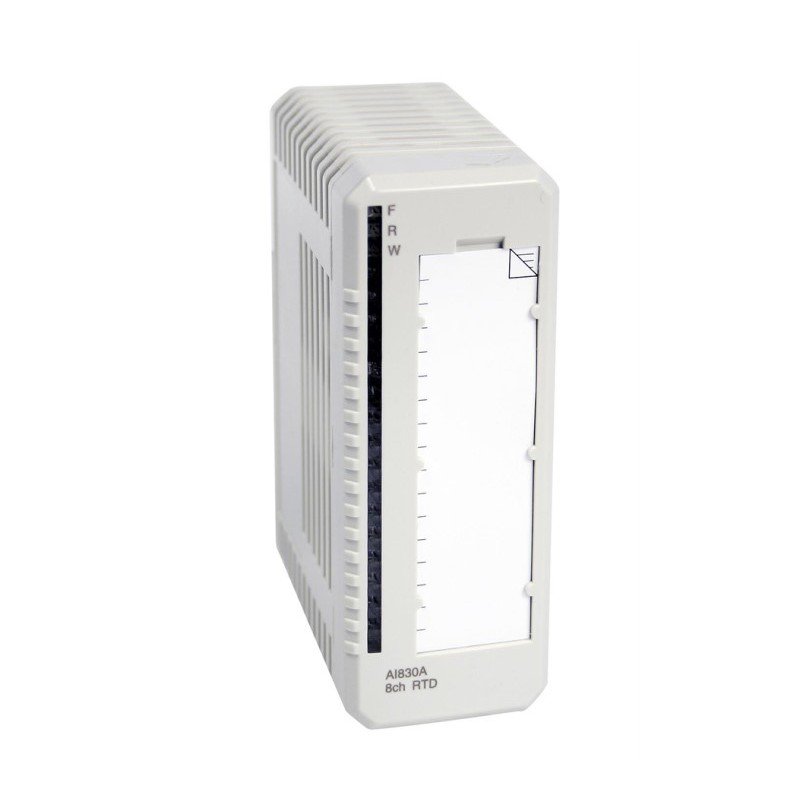

O Módulo de Entrada RTD AI830A da ABB é projetado para aquisição de dados de temperatura em processos industriais, convertendo sinais de sensores RTD (Resistance Temperature Detector) em dados digitais para sistemas de controle.
Este módulo é essencial para monitoramento e controle preciso de temperatura em aplicações de automação industrial, garantindo a integridade do processo e a qualidade do produto.
DETALHES TÉCNICOS
- Modelo: AI830A
- Código ABB: 3BSE040662R1
- Tipo de Módulo: Módulo de Entrada RTD
- Número de Canais: 8 canais
- Tipo de Sensor Compatível: RTD (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Cu10)
- Fiação do Sensor: 2, 3 ou 4 fios
- Faixa de Medição de Temperatura: Variável dependendo do tipo de RTD (ex: Pt100 de -200 °C a +850 °C)
- Resolução: 16 bits
- Tempo de Conversão: Aproximadamente 50 ms por canal
- Tensão de Alimentação: 24 V CC (nominal)
- Consumo de Corrente: Aproximadamente 100 mA (sem carga de sensor)
- Dissipação de Potência: Aproximadamente 2,4 W (3,26 CV)
- Isolamento de Canal: Não isolado entre canais, isolado do bus de sistema
- Temperatura de Operação: -20 °C a +70 °C
- Umidade Relativa: 5% a 95% (sem condensação)
- Compatibilidade: Sistemas de controle ABB AC 800M
- Certificações: CE, UL, cUL, ATEX, IECEx (para ambientes potencialmente explosivos, a depender da configuração)
APLICAÇÕES E SETORES
- Aplicações: Monitoramento de temperatura em reatores, fornos, caldeiras, trocadores de calor, tubulações, máquinas rotativas e processos industriais em geral.
- Sistemas de Controle: Integração em sistemas de controle distribuído (DCS) e controladores lógicos programáveis (PLC) para regulação de temperatura.
- Otimização de Processos: Contribui para a otimização de processos que dependem de controle preciso de temperatura.
- Setores: Petroquímico, energia elétrica, farmacêutico, alimentício e bebidas, metalurgia, papel e celulose, cimenteiro, químico, tratamento de água.
