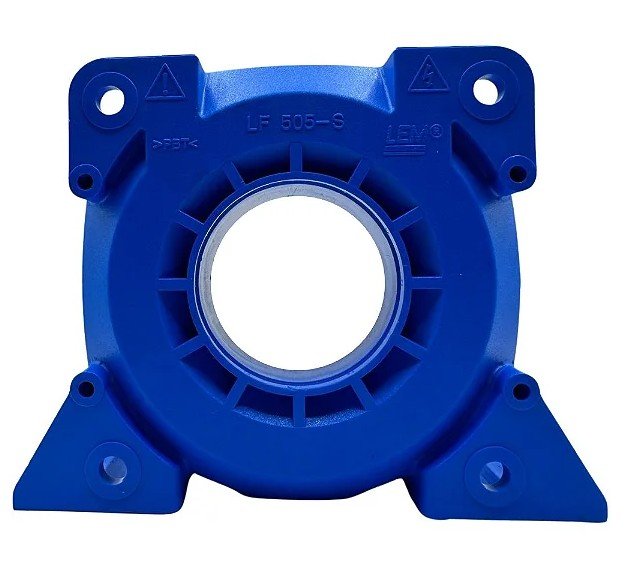

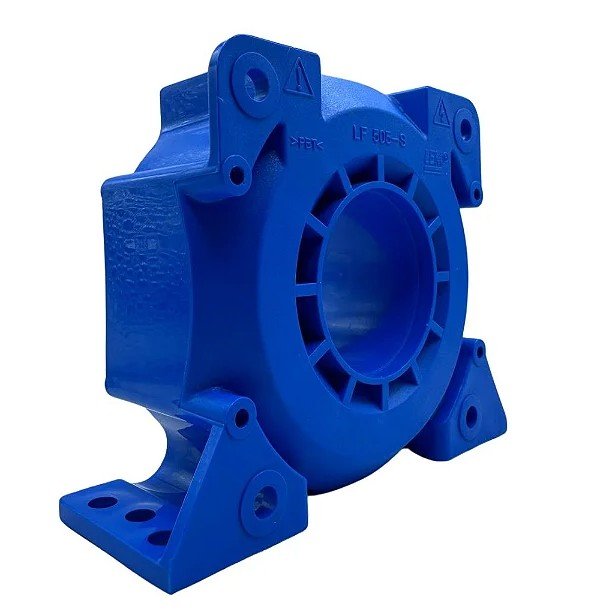

TRANSDUTOR DE CORRENTE 500A 100MA LF505SSP27 LEM

O transdutor de corrente LF505-S/SP27 é um dispositivo eletrônico projetado para medição precisa de corrente DC, AC e pulsada em sistemas de automação industrial, crucial para o monitoramento e controle de infraestruturas elétricas e processos industriais, garantindo a integridade dos equipamentos e a otimização da operação.

DETALHES TÉCNICOS

• Tipo de transdutor: Corrente
• Princípio de medição: Efeito Hall (circuito aberto)
• Corrente nominal primária (IPN): 500 A
• Corrente de saída nominal (ISN): 100 mA
• Relação de transformação: 1:5000
• Tensão de alimentação: ±15 V a 24 V (±5%)
• Precisão (XW a +25°C): ±0,6% da leitura nominal (±3 mA)
• Offset de saída (IOM a +25°C): < ±0,5 mA
• Faixa de temperatura de operação: -40 °C a +85 °C
• Isolamento galvânico: Testado a 5,4 kV RMS / 50 Hz / 1 min
• Frequência de banda: DC a 150 kHz (-1 dB)
• Consumo de corrente: Típico 20 mA + ISN
• Resistência da saída: Típico 100 Ω
• Abertura para condutor primário: Ø 26 mm
• Potência dissipada (Pd): 3 W (4,08 CV) (máx)
• Material da caixa: Plástico PC/ABS UL94-V0
• Conexão: Conector de 4 pinos (Tyco / AMP 1-965321-1 ou equivalente)
• Normas e certificações: EN 50178, UL 508, CE

APLICAÇÕES E SETORES

• Aplicações: monitoramento de motores elétricos, sistemas de solda, fontes de alimentação, inversores de frequência, servomotores, geradores de energia, sistemas de bateria
• Sistemas de controle: feedback de corrente em laços de controle de velocidade e torque
• Setores: robótica, energia renovável (eólica, solar), automotivo (veículos elétricos), transporte (ferroviário), eletrônica de potência, indústria pesada
