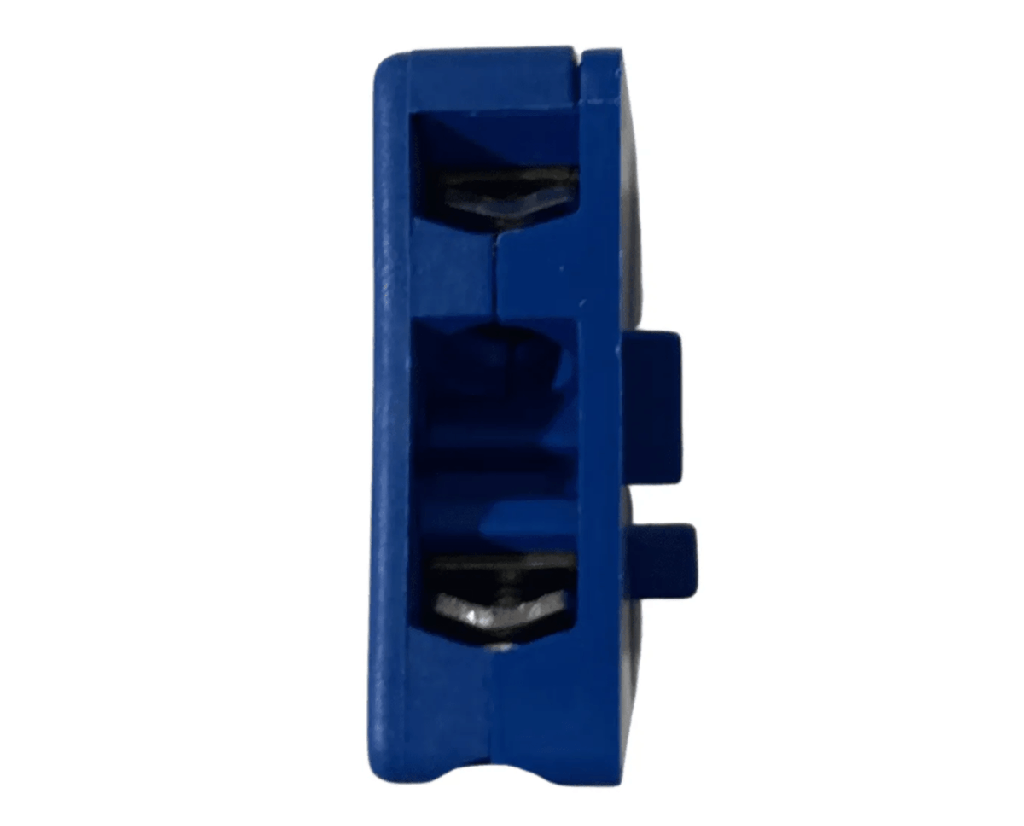

CONTATOR AUXILIAR 1NA1NF 5TW00643 A7B10000052106 SIEMENS

O Contator Auxiliar Siemens 5TW00643 é um componente essencial para a expansão de funcionalidades em circuitos de controle, especialmente em ambientes de automação industrial. Sua função é prover saídas adicionais de comutação para sinalização e intertravamento, otimizando a lógica de controle.

DETALHES TÉCNICOS

• Modelo: 5TW00643
• Configuração de Contato: 1NA (Normalmente Aberto) + 1NF (Normalmente Fechado)
• Tensão Nominal de Isolação (Ui): 690 V
• Tensão Nominal de Impulso Suportável (Uimp): 6 kV
• Corrente Nominal de Operação (Ie) AC-15: 6 A a 230 V CA, 3 A a 400 V CA
• Corrente Nominal de Operação (Ie) DC-13: 1 A a 24 V CC, 0,5 A a 125 V CC
• Potência Dissipada por Polo: Aproximadamente 0,1 W (AC-15), 0,05 W (DC-13)
• Vida Elétrica: 10 milhões de operações (AC-15)
• Método de Fixação: Trilho DIN de 35 mm ou parafusos
• Faixa de Temperatura Ambiente: -25 °C a +60 °C
• Grau de Proteção (IP): IP20
• Resistência a Choque Mecânico: 10g (11ms) para contato aberto, 15g (11ms) para contato fechado
• Material da Caixa: Termoplástico de alta resistência
• Dimensões (AxLxP): 80 mm x 22 mm x 58 mm (aproximado)

APLICAÇÕES E SETORES

• Aplicações: sinalização de estado de reles e contatores, intertravamento de segurança, expansão de contatos em sistemas PLC, acionamento de pequenas cargas elétricas em quadros de comando.
• Sistemas de controle: lógica de controle em máquinas industriais, painéis de comando e motores, automação de processos.
• Setores: automotivo, embalagens, tratamento de água, mineração, energia, farmacêutico.
