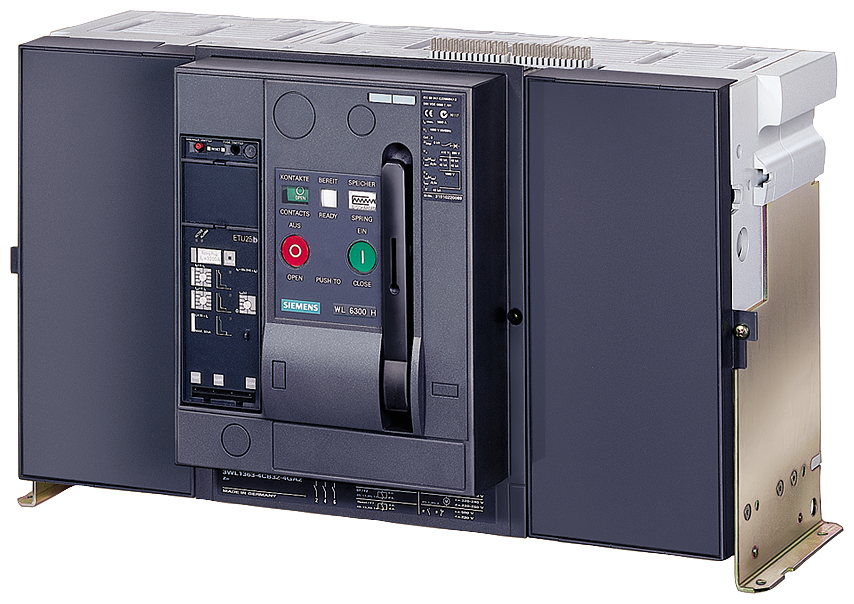

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13404CB324BN2 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WL13404CB324BN2 é um componente essencial para a proteção e controle de circuitos elétricos em sistemas de automação industrial. Projetado para garantir a segurança operacional e a integridade de equipamentos, este disjuntor oferece desempenho robusto em ambientes exigentes.

DETALHES TÉCNICOS

• Modelo: 3WL13404CB324BN2
• Tipo: Disjuntor de potência de montagem fixa
• Número de polos: 3
• Tamanho da estrutura: 3
• Corrente nominal: 400 A
• Tensão operacional nominal (Ue): 690 V AC
• Frequência operacional: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu) a 400 V AC: 65 kA
• Capacidade de interrupção em curto-circuito (Icw) a 400 V AC, 1s: 50 kA
• Tensão suportável de impulso nominal (Uimp): 8 kV
• Sistema de acionamento: Motorizado com bobina de disparo shunt
• Faixa de ajuste do disparo de sobrecarga: 0,4 – 1,0 x In
• Faixa de ajuste do disparo de curto-circuito instantâneo: 2 – 10 x In
• Dimensões (AxLxP): Aproximadamente 400 mm x 280 mm x 240 mm
• Peso: Aproximadamente 35 kg
• Grau de proteção IP: IP20 (terminal), IP30 (face frontal)
• Vida útil elétrica: 10.000 operações a 400 V AC
• Vida útil mecânica: 20.000 operações
• Potência dissipada máxima: 120 W para 400 A (equivalente a 0,16 CV)
• Material do invólucro: Termoplástico de alta resistência
• Conformidade: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de linhas de energia, subestações, painéis de distribuição principais, bancos de capacitores, transformadores e motores de alta potência
• Sistemas de energia: proteção em sistemas de baixa tensão para geração e distribuição elétrica
• Cargas industriais: proteção de motores de grande porte, aquecedores e outras cargas com elevado consumo de corrente
• Automação de processos: integração em sistemas de controle de processos contínuos e discretos
• Setores: energia renovável (eólica, solar), petroquímico, siderúrgico, mineração, infraestrutura, datacenter, indústria pesada
