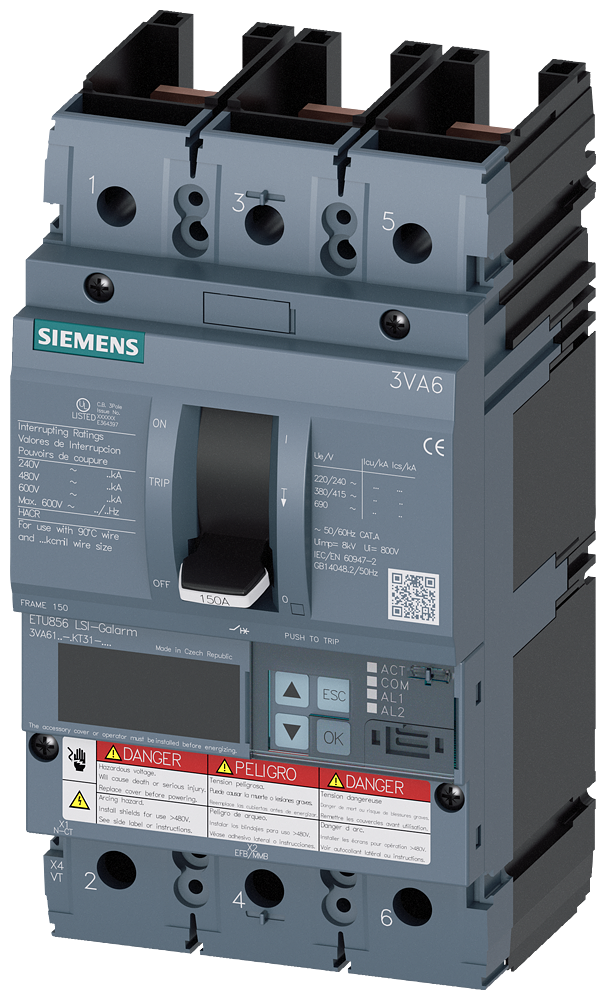

DISJUNTOR UL FRAME 150 150 A DE 3 POLOS 150 KA ETU8 LSI SEM CONEXÃO 3VA61158KT312AA0 SIEMENS

O Disjuntor Siemens 3VA61158KT312AA0 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança operacional e a integridade de equipamentos em uma ampla gama de aplicações de automação industrial. Sua construção robusta e tecnologia avançada proporcionam desempenho confiável e proteção contra sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Modelo: 3VA61158KT312AA0
• Tipo: Disjuntor de caixa moldada (MCCB)
• Série: 3VA6 UL Frame 150
• Construção: Fixa
• Número de polos: 3
• Corrente nominal (In): 150 A
• Capacidade de interrupção em curto-circuito (Icu): 150 kA a 480 VAC
• Unidade de disparo: Eletrônica
• Tipo da unidade de disparo: ETU8 Series (LSI – Long-Time, Short-Time, Instantaneous)
• Funções de proteção:
  • L (Long-Time): Proteção contra sobrecarga
  • S (Short-Time): Proteção contra curto-circuito de curta duração
  • I (Instantaneous): Proteção contra curto-circuito instantâneo
• Ajuste da proteção de sobrecarga (IR): Ajustável de 0,4 a 1 vezes a corrente nominal (60 A a 150 A)
• Ajuste da proteção de curto-circuito de curta duração (ISD): Ajustável de 1 a 10 vezes a corrente nominal (150 A a 1500 A)
• Ajuste da proteção de curto-circuito instantânea (II): Ajustável de 1,5 a 12 vezes a corrente nominal (225 A a 1800 A)
• Tensão nominal de operação (Ue): 600 VAC
• Frequência nominal: 50/60 Hz
• Conexão: Sem terminais (para uso com acessórios de conexão específicos)
• Padrões e certificações: UL 489, CSA C22.2 No. 5
• Temperatura ambiente de operação: -25 °C a +70 °C
• Vida útil elétrica: >10.000 operações
• Potência dissipada máxima: Aproximadamente 15 W (20,39 CV) a corrente nominal
• Dimensões (A x L x P): Aproximadamente 177 mm x 105 mm x 70 mm
• Peso: Aproximadamente 2,0 kg

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais de distribuição, proteção de transformadores, motores, painéis de controle, subestações industriais e sistemas de energia.
• Instalações elétricas de médio e grande porte, com necessidade de alta capacidade de interrupção e seletividade.
• Quadros elétricos: integração em painéis de distribuição, centros de controle de motores (CCMs) e quadros gerais de baixa tensão.
• Setores: indústria pesada, energia e utilidades, mineração, petroquímica, manufactura automotiva, infraestrutura.
