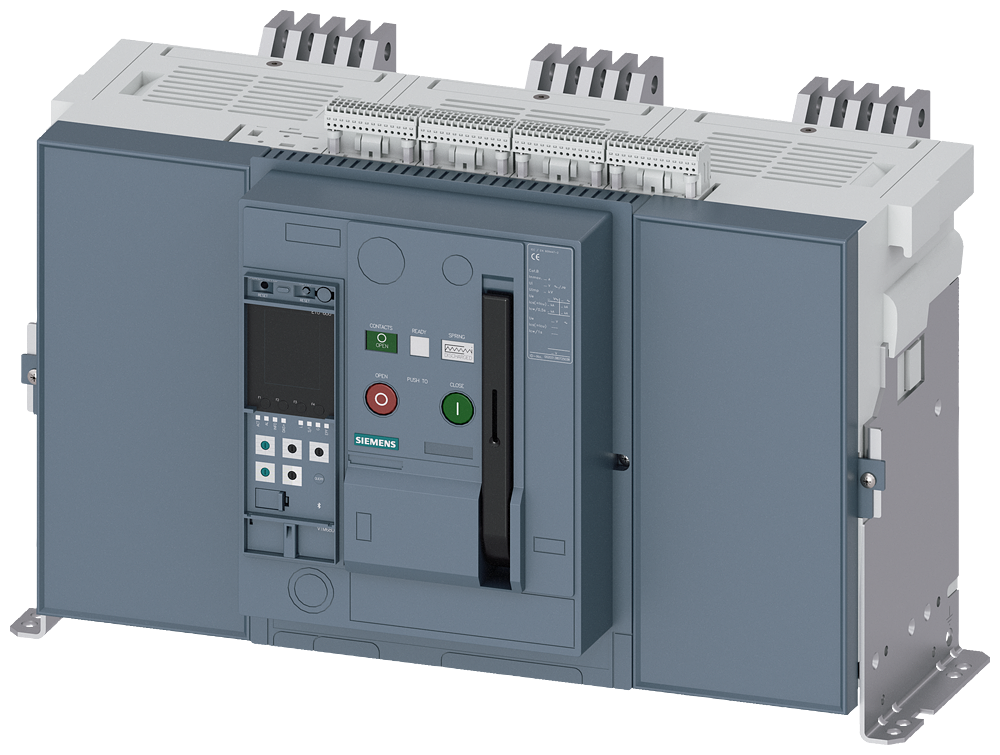

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13505NF017DA3-ZF19S07T40 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA13505NF017DA3-ZF19S07T40 é um dispositivo de proteção e seccionamento projetado para circuitos de baixa tensão em ambientes de automação industrial. Sua função é assegurar a interrupção segura da corrente em caso de sobrecarga ou curto-circuito, garantindo a proteção de equipamentos e a continuidade operacional em sistemas elétricos complexos.

DETALHES TÉCNICOS

• Modelo: 3WA13505NF017DA3-ZF19S07T40
• Tipo: Disjuntor de Potência de Montagem Fixa
• Padrão: IEC 60947-2
• Tamanho da Estrutura: 3
• Polos: 3
• Corrente Nominal de Operação (In): 500 A
• Tensão Nominal de Isolação (Ui): 1000 V
• Tensão Nominal de Suporte de Impulso (Uimp): 8 kV
• Capacidade Nominal de Interrupção de Curto-Circuito (Icu): 50 kA a 400 V CA
• Capacidade Nominal de Interrupção em Serviço (Ics): 50 kA a 400 V CA
• Faixa de Configuração da Unidade de Disparo (Ir): 200 A - 500 A
• Tipo de Unidade de Disparo: Eletrônica, proteção de sobrecarga (L), proteção de curto-circuito (S, I)
• Consumo de Potência Máximo (perdas de calor): 50 W
• Material da Caixa: Plástico termoendurecível
• Grau de Proteção (IP): IP20 (terminal), IP40 (parte frontal)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Elétrica: 10.000 ciclos de operação
• Vida Mecânica: 20.000 ciclos de operação
• Montagem: Painel, fixo

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores, transformadores, painéis de distribuição de energia, sistemas de geração e subestação
• Sistemas elétricos: circuitos de média e alta potência, instalações industriais com demanda energética significativa, centros de controle de motores (CCM)
• Setores: energia, saneamento, infraestrutura, mineração, petróleo e gás, manufatura pesada
