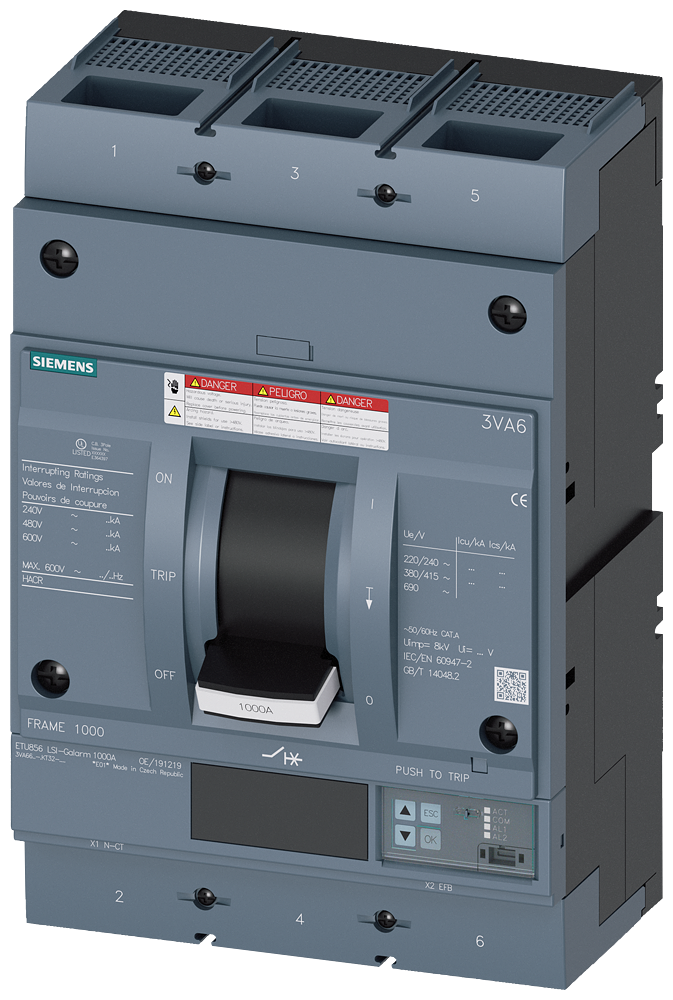

O disjuntor Siemens 3VA66106KT320AA0, da série 3VA6, é um dispositivo de proteção de circuito para aplicações de automação industrial,
projetado para oferecer segurança e confiabilidade em sistemas elétricos complexos, garantindo a proteção de equipamentos e infraestruturas
contra sobrecargas e curtos-circuitos.
DETALHES TÉCNICOS
- Tipo de produto: Disjuntor sem caixa moldada
- Série: 3VA6
- Designação UL/CSA Tipo: FG
- Número de polos: 3
- Corrente nominal: 1000 A
- Tensão operacional nominal (Ue): 690 V
- Frequência operacional: 50/60 Hz
- Capacidade de interrupção em curto-circuito (Icu): 65 kA a 480 V CA
- Eletrônica de disparo: ETU8 (LSI)
- Função de proteção: L (Sobrecarga), S (Curto-circuito retardado), I (Curto-circuito instantâneo)
- Ajuste de corrente de sobrecarga (Ir): 0,4 a 1 vezes a corrente nominal (400 A a 1000 A)
- Ajuste de corrente de curto-circuito retardado (Isd): 0,6 a 10 vezes Ir
- Ajuste de corrente de curto-circuito instantâneo (Ii): 1,5 a 12 vezes In
- Vida útil elétrica: 10.000 ciclos de manobra
- Vida útil mecânica: 20.000 ciclos de manobra
- Peso: 8,3 kg
- Dimensões (AxLxP): 280 mm x 140 mm x 117 mm
- Grau de proteção: IP20 (terminal), IP40 (com tampa frontal)
- Poder Dissipado: 150 W (a 1000 A)
APLICAÇÕES E SETORES
- Aplicações: proteção de linhas elétricas, motores elétricos de alta potência (até 500 kW ou 680 CV), equipamentos de distribuição de energia, transformadores, painéis de controle e subestações industriais
- Setores: indústria pesada, setor de energia, construção civil de grande porte, mineração, processamento de materiais, infraestrutura de transporte
