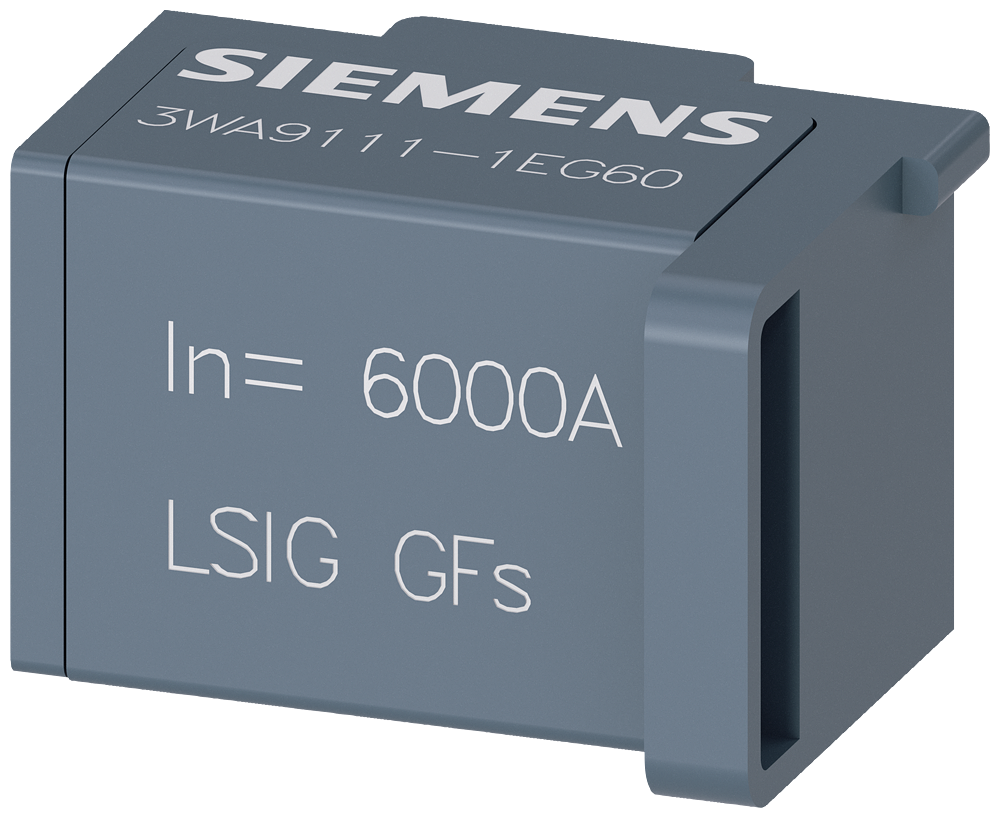

MÓDULO DE FUNÇÃO PARA DISJUNTOR 3WA LSIG 6000 A PROTEÇÃO BÁSICA LT ST INST GF 3WA91111EG60 SIEMENS

Este módulo de função para disjuntor 3WA da SIEMENS aprimora a operação de disjuntores de alta potência em sistemas de automação industrial, garantindo proteção avançada e confiável para instalações elétricas complexas. Sua integração contribui para segurança e eficiência energética em processos críticos.

DETALHES TÉCNICOS

• Código do produto: 3WA91111EG60
• Tipo de módulo: Módulo de Função
• Disjuntor compatível: 3WA
• Corrente nominal do disjuntor: 6000 A
• Funções de proteção:
  • LSIG: Long time (proteção contra sobrecarga), Short time (proteção contra curtos-circuitos retardada), Instantaneous (proteção instantânea contra curtos-circuitos), Ground fault (proteção contra falha à terra)
  • LT: Long time (Ajustável)
  • ST: Short time (Ajustável)
  • INST: Instantaneous (Ajustável)
  • GF: Ground fault (Ajustável)
• Frequência de operação: 50/60 Hz
• Tensão de isolamento nominal: 1000 V
• Consumo de energia (típico): < 10 W (medido em condições nominais)
• Temperatura ambiente de operação: -20 °C a +70 °C
• Grau de proteção: IP20 (quando montado em painel)
• Certificações: IEC 60947-2, UL 489, CSA C22.2 N° 5

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos elétricos de alta corrente, painéis de distribuição principal, subestações, centros de controle de motores (CCM)
• Indústrias: siderurgia, mineração, geração de energia, petroquímica, automotiva, infraestrutura de data centers
• Sistemas: distribuição de energia em grande escala, proteção de equipamentos de grande porte como transformadores e motores de alta potência (1500 kW ou mais, equivalente a 2039,43 CV)
