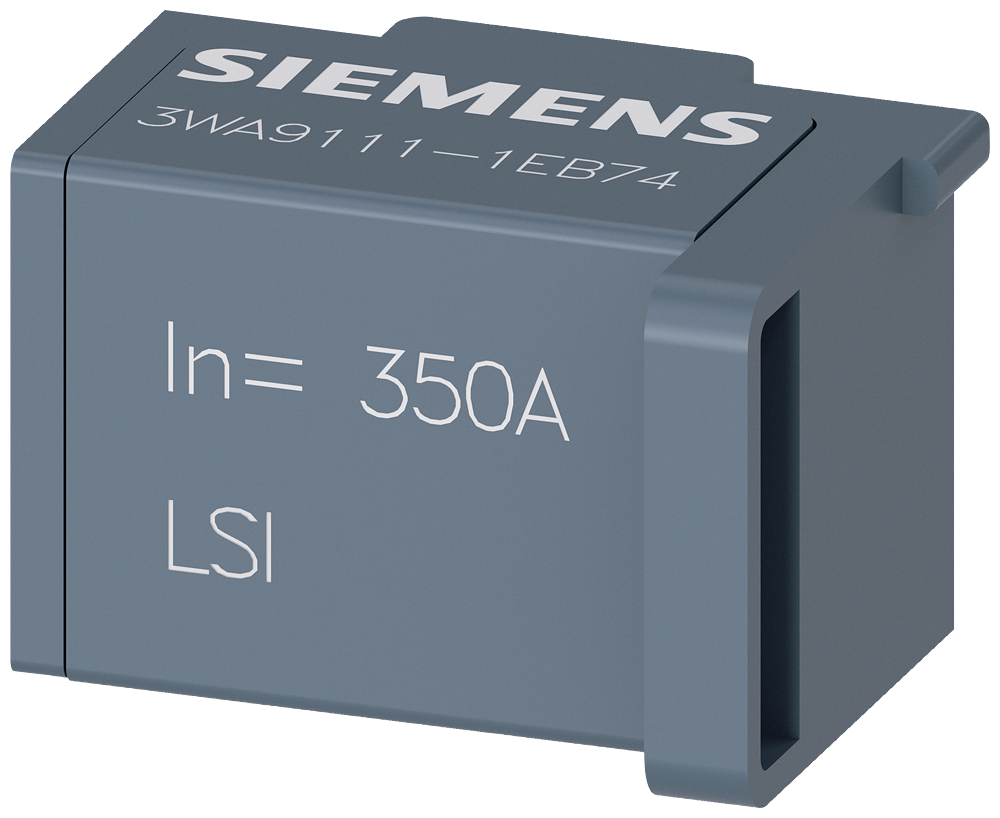

MÓDULO DE FUNÇÃO PARA DISJUNTOR 3WA LSI 350 A PROTEÇÃO BÁSICA LT ST INST 3WA91111EB74 SIEMENS

O Módulo de Função LSI para disjuntores da série 3WA da Siemens é um componente eletrônico essencial para a proteção e controle de circuitos elétricos em sistemas de automação industrial, garantindo a segurança de equipamentos e a continuidade operacional em diversas aplicações.

DETALHES TÉCNICOS

• Modelo: 3WA11111EB74
• Tipo: LSI (Long-time, Short-time, Instantaneous)
• Corrente Nominal de Operação: 350 A
• Funções de Proteção: Proteção de sobrecarga (L - Long-time), proteção de curto-circuito temporizada (S - Short-time), proteção de curto-circuito instantânea (I - Instantaneous)
• Ajustes de Proteção:
  • Proteção de sobrecarga (L): Ajustável (ex.: 0,4 a 1,0 x In)
  • Proteção de curto-circuito temporizada (S): Ajustável (ex.: 1,0 a 10,0 x In, com tempo de retardo ajustável)
  • Proteção de curto-circuito instantânea (I): Ajustável (ex.: 1,0 a 15,0 x In)
• Compatibilidade: Disjuntores de caixa moldada Siemens 3WA de 350 A
• Precisão da Medição: ±1% da corrente nominal
• Classe de Proteção: IP20 (Módulo)
• Temperatura de Operação: -25°C a +70°C
• Umidade Relativa: 95% sem condensação em +55°C
• Certificações: IEC 60947-2, UL 489, CSA C22.2 No. 5

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos em painéis de distribuição, quadros elétricos de máquinas e sistemas, proteção de motores de alta potência (ex: 250 kW ou 340 CV), geradores e transformadores
• Linhas de produção: Proteção de equipamentos e alimentação em processos contínuos, automação de fábricas
• Setores: Geração e distribuição de energia, siderurgia, petroquímica, mineração, indústria naval, infraestrutura de edifícios inteligentes
