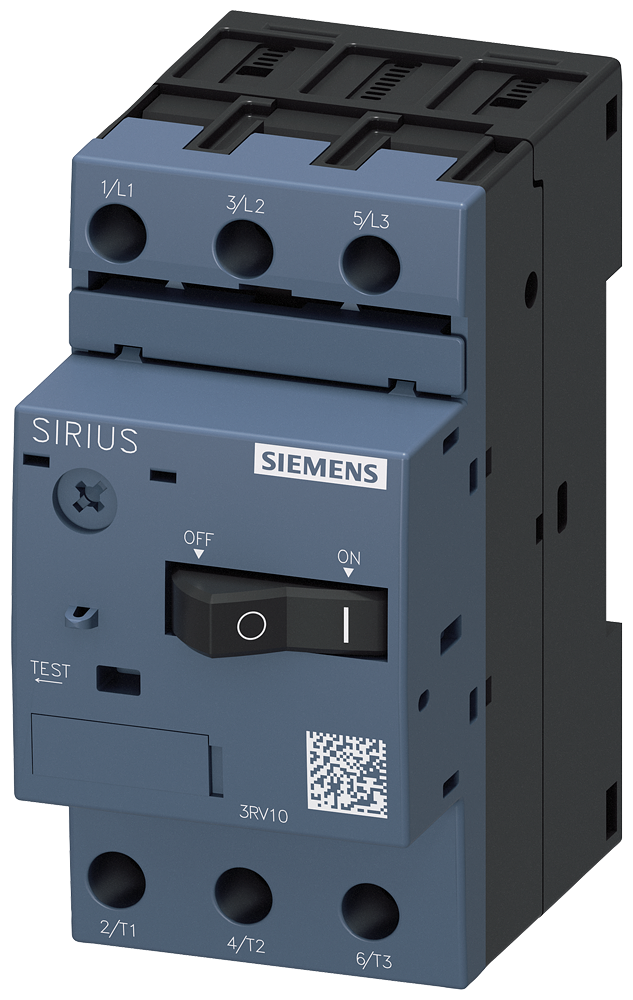

DISJUNTOR TAMANHO S00 PARA A PROTEÇÃO DE MOTOR CLASSE 10 DISPARADOR A 4,5 3RV10111GA10-ZW96 SIEMENS

O disjuntor tamanho S00 da Siemens é um dispositivo de proteção termomagnética projetado especificamente para motores elétricos, garantindo a segurança operacional e a longevidade dos equipamentos em sistemas de automação industrial. Sua funcionalidade primordial é a interrupção rápida de correntes de sobrecarga e curto-circuito.

DETALHES TÉCNICOS

• Modelo: 3RV10111GA10-ZW96
• Tipo: Disjuntor guarda-motor
• Tamanho: S00
• Faixa de ajuste do disparador de sobrecarga: 2,8 a 4,5 A
• Corrente de disparo instantâneo (curto-circuito): 58,5 A (aproximadamente 13 vezes a corrente nominal máxima)
• Classe de disparo: 10 (proteção térmica de resposta rápida)
• Tensão operacional nominal (Ue): Até 690 V AC
• Frequência operacional: 50/60 Hz
• Potência máxima do motor em 400 V: 1,5 kW (2,04 CV)
• Capacidade nominal de interrupção de curto-circuito (Icu) em 400 V: 100 kA
• Método de acionamento: Rotativo
• Número de polos: 3
• Temperatura ambiente operacional: -20 a +60 °C
• Montagem: Trilho DIN 35 mm ou aparafusado
• Conexão: Terminais de parafuso
• Grau de proteção: IP20 (terminais protegidos contra toques)
• Certificações: CE, UL, CSA, EAC

APLICAÇÕES E SETORES

• Aplicações: proteção contra sobrecarga e curto-circuito de motores elétricos trifásicos em painéis de controle e máquinas industriais.
• Sistemas de transporte: proteção de motores de correias transportadoras, elevadores e pontes rolantes.
• Bombas e ventiladores: aplicação em sistemas de ventilação, exaustão e bombeamento industrial.
• Máquinas-ferramenta: proteção de motores em tornos, fresadoras e retificadoras.
• Setores: manufatura geral, energia, tratamento de água, mineração, HVAC, embalagens.
