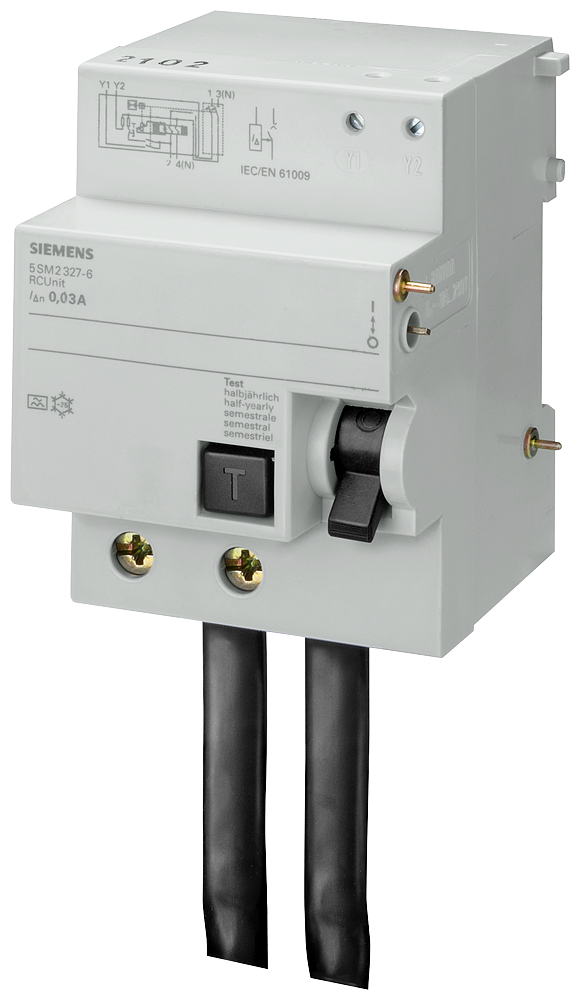

BLOCO DIFERENCIAL 2 POLOS TIPO A IN: 100 A 30 MA UN CA: 230 V PARA 5SP4 5SM23276 SIEMENS

O Bloco Diferencial Siemens 5SM23276 é um dispositivo de proteção residual de corrente (DR) projetado para acoplamento a disjuntores miniaturas (MCBs) da série 5SP4, oferecendo segurança contra choques elétricos e incêndios causados por correntes de fuga, essencial em sistemas de automação industrial e instalações elétricas críticas.

DETALHES TÉCNICOS

• Modelo: 5SM23276
• Tipo: Bloco diferencial acoplável (adicional)
• Número de polos: 2
• Corrente nominal (In): 100 A
• Corrente diferencial residual nominal (IΔn): 30 mA
• Característica de disparo: Tipo A (detecta correntes de fuga alternadas senoidais e correntes pulsantes contínuas com componente CC lisa até 6 mA)
• Tensão nominal de operação (Ue): 230 V CA
• Frequência de operação: 50/60 Hz
• Compatibilidade: Projetado especificamente para disjuntores miniaturas da série Siemens 5SP4
• Montagem: Acoplamento lateral ao MCB
• Grau de proteção (IP): IP20 (terminais), IP40 (bloco diferencial acoplado)
• Seção transversal do condutor: Conexão via MCB acoplado, terminais do MCB suportam até 35 mm²
• Temperatura ambiente de operação: -25 °C a +45 °C
• Vida útil mecânica: 10.000 operações
• Vida útil elétrica: 4.000 operações
• Potência dissipada máxima: Inferior a 2,3 W (3,13 CV)
• Normas aplicáveis: IEC/EN 61009-1, IEC/EN 61009-2-1

APLICAÇÕES E SETORES

• Proteção de circuitos: Proteção contra correntes de fuga em instalações elétricas residenciais, comerciais e industriais
• Máquinas e equipamentos: Salvaguarda de operadores e equipamentos em máquinas com controles eletrônicos
• Sistemas fotovoltaicos: Pode ser utilizado em circuitos com inversores ou outros dispositivos eletrônicos que geram correntes de fuga pulsantes
• Bancadas de teste e laboratórios: Segurança em ambientes com equipamentos sensíveis e contato humano frequente
• Setores: Edifícios inteligentes, data centers, hospitais, indústria alimentícia, automação de processos, infraestrutura de telecomunicações
