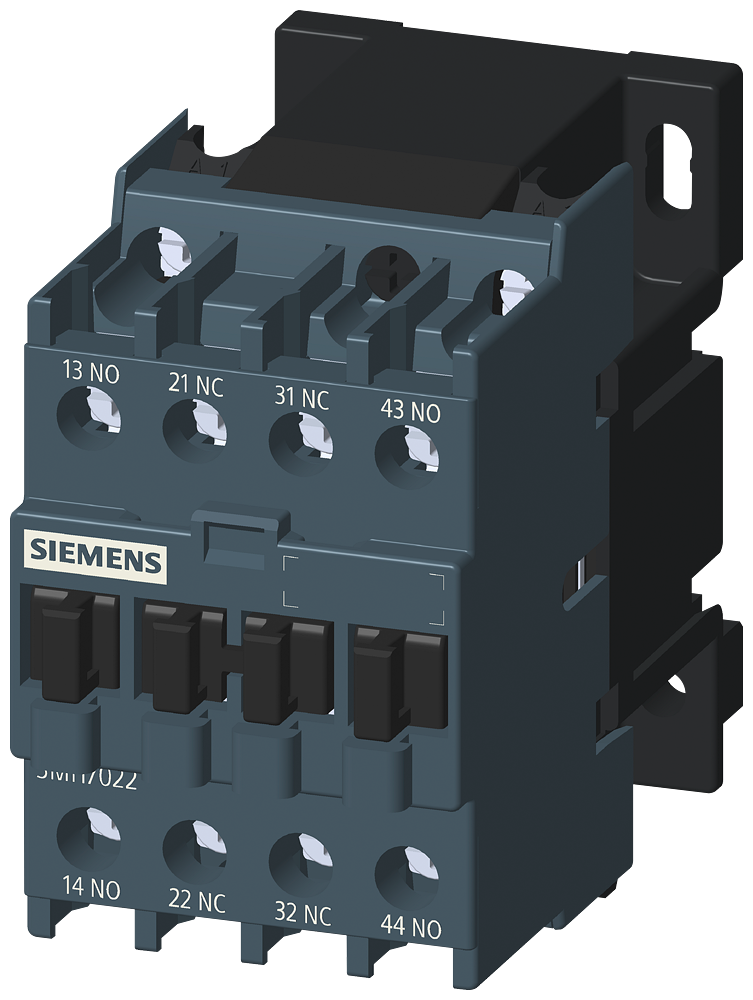

CONTATOR AUXILIAR 2NA+2NF 36 VCA 50/60 HZ CIRCUITO AUXILIAR: PARAFUSO 3MH70221AG20 SIEMENS

O Contator Auxiliar Siemens 3MH70221AG20 é um dispositivo eletromecânico projetado para operações de chaveamento em circuitos de controle, crucial em sistemas de automação industrial. Sua função primordial é estender as capacidades de controle de outros dispositivos, como contatores de potência e CLP, permitindo a implementação de lógicas complexas e a intertravamento de funções. Este componente assegura confiabilidade e precisão no acionamento de sinais em diversas arquiteturas de controle.

DETALHES TÉCNICOS

• Modelo: 3MH70221AG20
• Fabricante: Siemens
• Tipo de Contato: 2 NA (Normalmente Aberto) + 2 NF (Normalmente Fechado)
• Tensão de Comando (CA): 36 VCA, 50/60 Hz
• Conexão do Circuito Auxiliar: Bornes tipo parafuso
• Corrente Nominal de Operação (Ie) para AC-15: Até 6 A a 230 VCA
• Corrente Nominal de Operação (Ie) para DC-13: Até 1 A a 220 VCC
• Vida Útil Mecânica: 10 milhões de ciclos de operação
• Grau de Proteção (IEC 60529): IP20 (terminais protegidos contra contato acidental)
• Temperatura Ambiente de Operação: -25 °C a +60 °C
• Montagem: Trilho DIN 35 mm ou parafusos
• Potência de Acionamento da Bobina (CA): Aproximadamente 5,8 VA (3,8 W / 5,16 CV) em regime de operação

APLICAÇÕES E SETORES

• Aplicações: Circuitos de intertravamento, sinalização, controle de motores, acionamento de relés e temporizadores em sistemas de automação.
• Quadros Elétricos: Integração em painéis de comando e distribuição, para expansão das funcionalidades de controle.
• Setores: Manufatura, logística, tratamento de água, sistemas de HVAC em edificações industriais, máquinas-ferramenta, indústria alimentícia e de bebidas, química e petroquímica.
