DESCRIÇÃO COMPLETA

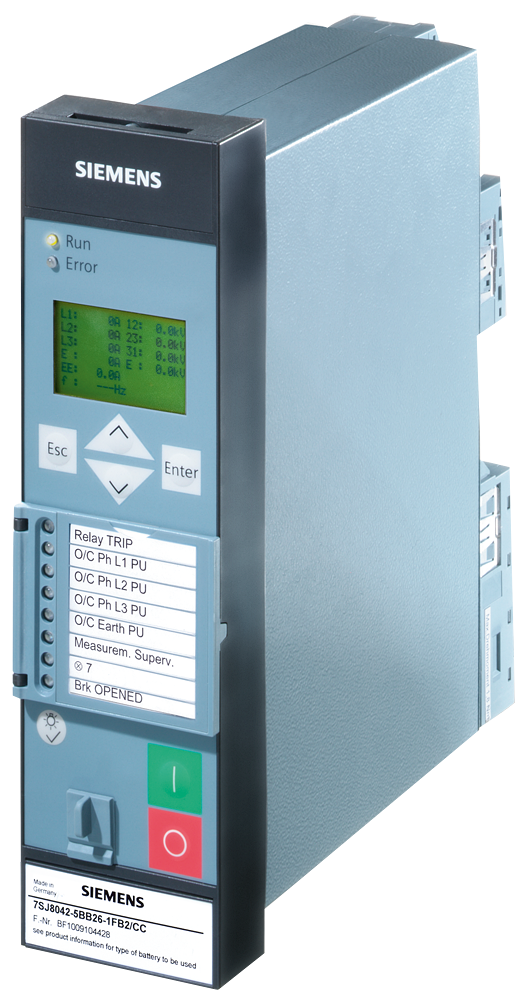

O relé de proteção de sobrecorrente Siemens 7SJ80115EB303FA0 é um dispositivo eletrônico avançado projetado para monitorar e proteger sistemas elétricos contra condições de sobrecorrente e curtos-circuitos.
Este equipamento é fundamental em automação industrial para garantir a integridade de equipamentos, a continuidade operacional e a segurança de instalações, identificando falhas e isolando-as rapidamente, minimizando riscos e danos.
DETALHES TÉCNICOS
- Modelo: 7SJ80115EB303FA0
- Fabricante: Siemens
- Função principal: Proteção de sobrecorrente e proteção contra falha à terra
- Entradas de corrente: 4 canais de entrada de corrente fasorial isolados galvânicamente (3 x fase, 1 x neutro) para medição precisa de corrente (classe 0,5%)
- Entradas binárias: 3 entradas binárias programáveis, configuráveis para funções como bloqueio, reset, seleção de ajuste, entre outras
- Saídas binárias: 5 saídas binárias programáveis, incluindo uma para falhas internas do dispositivo e duas para contatos de comutação configuráveis para sinais de trip ou alarme
- Comunicação: Porta de comunicação frontal USB (para configuração local) e interface de comunicação serial traseira (Modbus RTU ou IEC 60870-5-103 opcional)
- Alimentação auxiliar: Flexível, com opções para CC e CA. Faixa de operação de 19 V a 265 V CC / 48 V a 265 V CA
- Faixa de medição de corrente: Corrente nominal de 1 A ou 5 A (selecionável por hardware ou configuração) com capacidade de sobrecarga de 100 x In por 1 segundo e 4 x In contínuo
- Características de disparo: Curvas de tempo inverso (IEC e ANSI) e tempo definido, incluindo curva de sobrecorrente de tempo inverso (IDMT), sobrecorrente de tempo definido (DT) e disparo instantâneo
- Proteção contra falha à terra: Inclui funções de proteção contra sobrecorrente de neutro e sobrecorrente de terra sensível para detecção de faltas de alta impedância
- Conexões: Bornes para parafusos para conexão de cabos de força e sinais, com alta segurança de conexão mesmo em ambientes industriais de vibração
- Display: Display LCD gráfico para visualização de parâmetros, medições, eventos e curvas de disparo, além de LEDs de status para indicação rápida de operação e falhas
- Registro de eventos: Memória interna para registro de até 200 eventos com data e hora. Oscilografia de falhas com até 8 registros
- Funções adicionais: Contatos de comutação para sinalização e controle, monitoramento de interrupção de TC (Transformador de Corrente), monitoramento de disjuntores, lógica programável (CFC - Continuous Function Chart)
- Grau de proteção: IP54 no painel frontal. Conexões traseiras IP20
- Dimensões: Largura: 1/6 da caixa de 19 polegadas (aproximadamente 70 mm), Altura: 144 mm, Profundidade: 185 mm
- Material da carcaça: Plástico de engenharia com alta resistência mecânica e propriedades anti-chama
- Certificações: CE, UL, CSA, conformidade com IEC 60255
APLICAÇÕES E SETORES
- Aplicações: Proteção de disjuntores, transformadores de distribuição, linhas de alimentação e motores elétricos de média e baixa tensão
- Geradores de energia: Proteção contra sobrecorrente em geradores síncronos e assíncronos
- Painéis de controle: Integração em quadros de distribuição de energia e centrais de controle para proteção seletiva
- Subestações: Proteção de redes elétricas e equipamentos em subestações de energia
- Sistemas de automação predial: Proteção de circuitos de distribuição em grandes edifícios comerciais e industriais
- Setores: Geração e distribuição de energia, indústria petroquímica, mineração, saneamento, indústria siderúrgica, ferroviário, energia renovável (eólica, solar)
Aviso: Gerado por IA.
