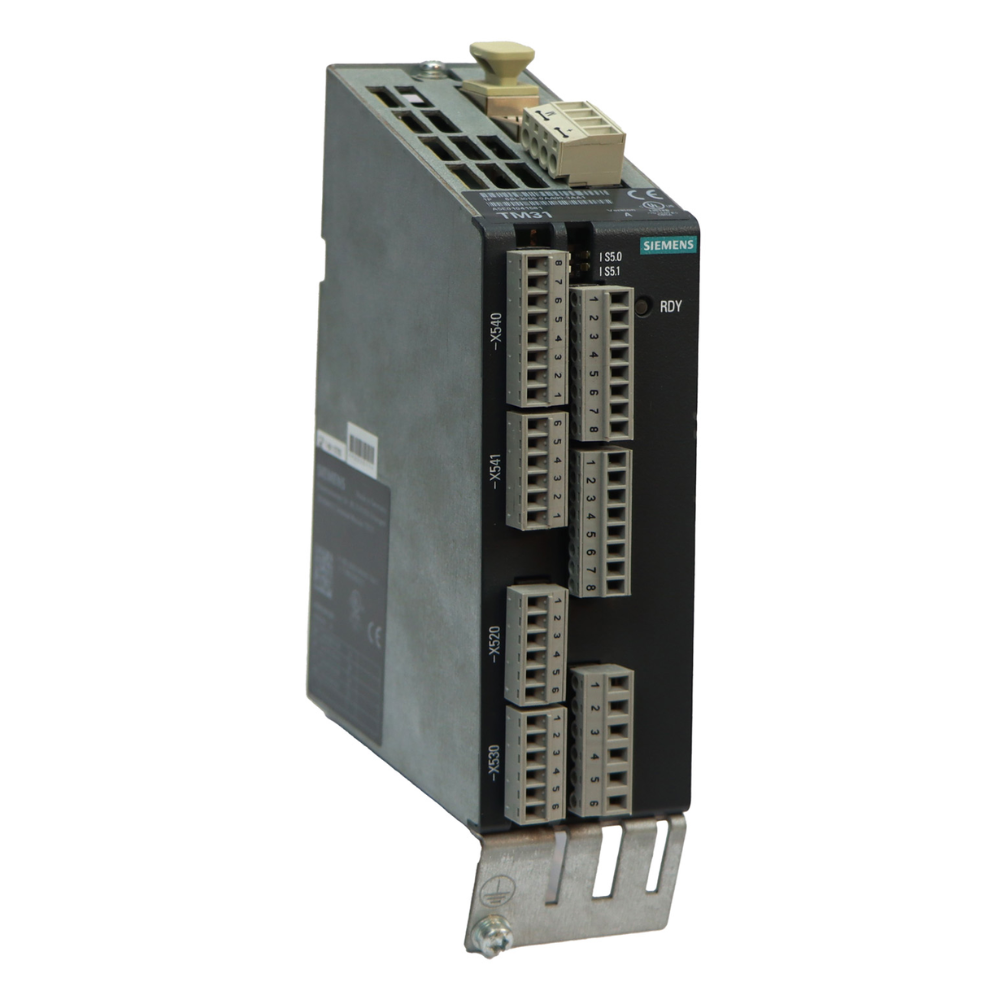

O Módulo Terminal de Entrada e Saída Digital e Analógica TM31 IP20 é um componente essencial para o sistema SINAMICS da Siemens, proporcionando uma interface versátil para a interconexão de sensores e atuadores. Sua função principal é integrar sinais de controle e medição em aplicações de automação industrial, garantindo flexibilidade e precisão na operação de máquinas e processos.

DETALHES TÉCNICOS

• Modelo: TM31 (Terminal Module 31)
• Código do Produto: 6SL30550AA003AA1
• Fabricante: Siemens
• Tipo de Módulo: Módulo de Expansão para SINAMICS
• Grau de Proteção: IP20 (protegido contra objetos sólidos >12,5 mm, sem proteção contra água)
• Entradas Digitais:
  • 8 entradas digitais, configuráveis
  • Tensão de entrada nominal: 24 V CC
  • Atraso de entrada: Ajustável, tipicamente <5 ms
• Saídas Digitais:
  • 8 saídas digitais, configuráveis
  • Tensão de saída nominal: 24 V CC
  • Corrente de saída por canal: 0,5 A
  • Proteção contra curto-circuito e sobrecarga
• Entradas Analógicas:
  • 4 entradas analógicas, configuráveis (tensão/corrente)
  • Faixa de tensão: ±10 V (resolução de 12 bits)
  • Faixa de corrente: 0-20 mA (resolução de 12 bits)
• Saídas Analógicas:
  • 2 saídas analógicas, configuráveis (tensão/corrente)
  • Faixa de tensão: ±10 V (resolução de 12 bits)
  • Faixa de corrente: 0-20 mA (resolução de 12 bits)
• Comunicação: Interface de sistema via barramento interno SINAMICS
• Temperatura de Operação: 0 °C a +55 °C
• Dimensões (AxLxP): Aproximadamente 120 mm x 45 mm x 100 mm
• Montagem: Trilho DIN
• Conexão Elétrica: Terminais de parafuso/mola
• Consumo de Potência: Tipicamente 5 W

APLICAÇÕES E SETORES

• Aplicações:
  • Integração de sensores e atuadores em sistemas de acionamento SINAMICS
  • Controle de motores, válvulas e outros dispositivos eletromecânicos
  • Monitoramento de parâmetros de processo como temperatura, pressão, fluxo
  • Sistemas de posicionamento e sincronização em máquinas
  • Automação de malha fechada e controle de processos
• Setores:
  • Fabricação de máquinas-ferramenta
  • Indústria de embalagens
  • Automação de processos químicos e petroquímicos
  • Indústria de borracha e plásticos
  • Metalurgia e siderurgia
  • Indústria alimentícia e de bebidas
  • Papel e celulose
  • Tecnologia de transporte e guindastes
  • Setor de energia
