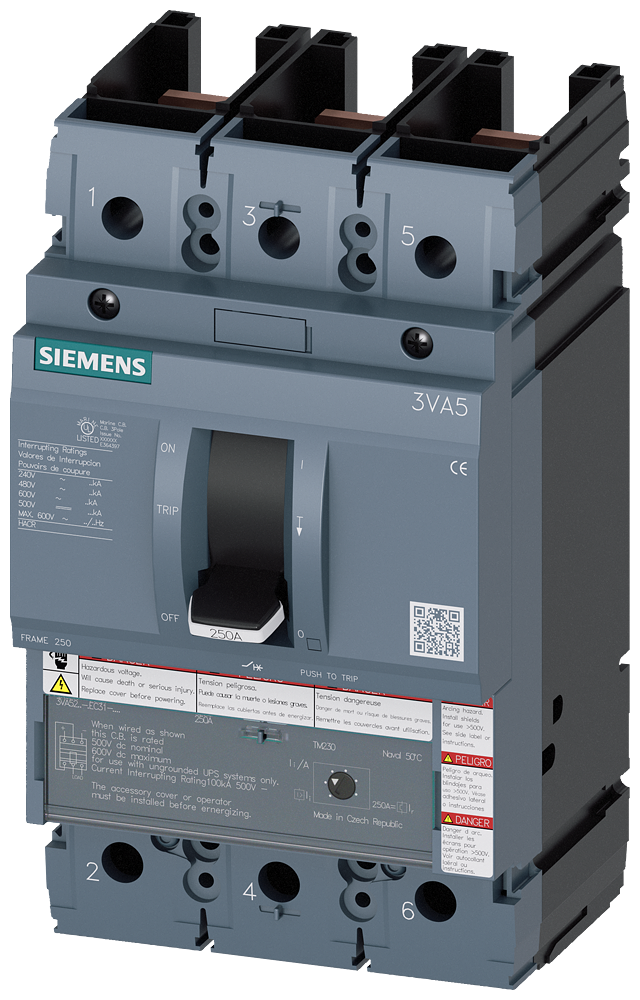

DISJUNTOR UL FRAME 250 225 A DE 3 POLOS 65 KA TM FTAM SEM CONEXÃO 3VA52226EC311AA0 SIEMENS

O Disjuntor Siemens 3VA52226EC311AA0 é um dispositivo de proteção elétrica para sistemas de baixa tensão em automação industrial, projetado para garantir a segurança e a continuidade operacional de circuitos e equipamentos contra sobrecargas e curtos-circuitos, fundamental para a estabilidade de processos críticos em diversas aplicações industriais.

DETALHES TÉCNICOS

• Modelo: 3VA52226EC311AA0
• Tipo: Disjuntor de caixa moldada (MCCB)
• Linha de produto: Sentron 3VA5
• Frame: UL Frame 250
• Número de polos: 3
• Corrente nominal (In): 225 A
• Capacidade de interrupção (Icu): 65 kA a 480 V CA
• Tensão nominal máxima de operação: 600 V CA
• Unidade de disparo: Termomagnética (TM)
• Características da unidade de disparo: Proteção de sobrecarga ajustável (LI – Long-Time Instantaneous)
• Faixa de ajuste de sobrecarga (Ir): 0,8 a 1 vezes a corrente nominal (ajustável)
• Faixa de ajuste de curto-circuito instantâneo (Ii): 5 a 10 vezes a corrente nominal (ajustável)
• Tipo de conexão: Sem terminais pré-montados (requer acessórios de conexão)
• Poder dissipado / por polo: Aproximadamente 12,5 W (0,017 CV) a 225 A
• Padrões e certificações: UL 489, CSA C22.2 No. 5, IEC 60947-2 (para referência em aplicações internacionais)
• Dimensões (AxLxP): Aproximadamente 177,8 mm x 101,6 mm x 76,2 mm
• Grau de proteção: IP20 (com tampas terminais opcionais)
• Vida útil elétrica: 10.000 ciclos de operação em carga nominal
• Vida útil mecânica: 20.000 ciclos de operação
• Temperatura ambiente de operação: -25 °C a +70 °C

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, motores elétricos, transformadores, painéis de controle, sistemas de iluminação e máquinas industriais.
• Sistemas elétricos: Usado em quadros de distribuição de baixa tensão, painéis de máquinas e equipamentos, garantindo seletividade e coordenação da proteção.
• Setores: Manufatura, energia e utilidades, infraestrutura, processamento de alimentos e bebidas, farmacêutico, químico e petroquímico.
• Edifícios comerciais: Proteção de ramais e sub-distribuições elétricas em grandes edifícios e data centers.
