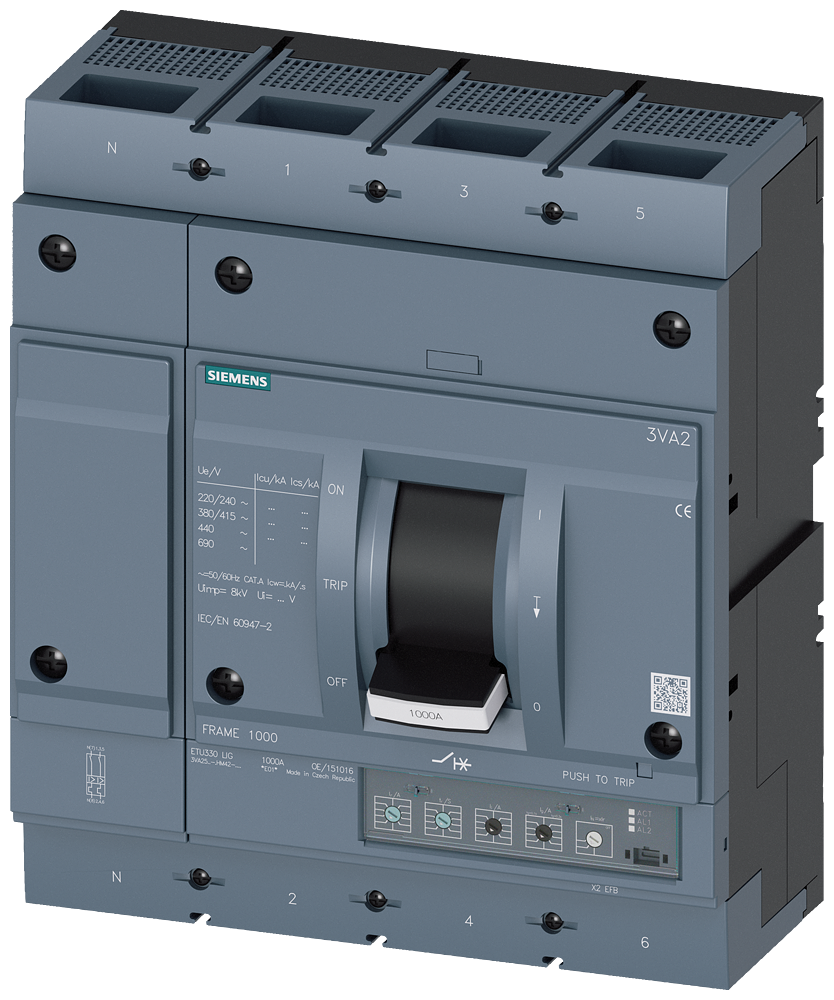

DISJUNTOR 3VA2 IEC FRAME 1000 CLASSE DA CAPACIDADE DE INTERRUPÇÃO H ICU=85KA 3VA25806HM420AA0 SIEMENS

O Disjuntor Siemens 3VA2 IEC FRAME 1000 é um dispositivo de proteção de circuitos elétricos projetado para automação industrial, garantindo a segurança e a continuidade operacional de instalações de média e grande potência através de sua alta capacidade de interrupção em condições de falha.

DETALHES TÉCNICOS

• Família de Produto: 3VA2
• Padrão: IEC
• Tamanho do Frame: 1000 A
• Tensão Nominal de Operação Ue: 690 V AC
• Corrente Nominal Contínua In: 800 A
• Número de Polos: 4
• Capacidade de Interrupção H (alta): 85 kA a 400/415 V AC e 50/60 Hz
• Unidade de Disparo: Eletrônica ETU340MC
• Funções de Proteção: Proteção de sobrecarga ajustável (L), curto-circuito de tempo curto (S), curto-circuito instantâneo (I) e proteção de corrente de falha à terra (G)
• Faixa de Ajuste de Corrente L: 0,4 a 1 vezes In
• Faixa de Ajuste de Corrente S: 1,5 a 10 vezes In
• Faixa de Ajuste de Corrente I: 1,5 a 10 vezes In
• Tipo de Categoria de Utilização: Categoria A
• Potência Dissipada por Polo: 100 W (por fase)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Montagem: Painel traseiro ou trilho DIN
• Dimensões (LxAxP): 210 mm x 280 mm x 120 mm
• Peso: Aproximadamente 9,5 kg
• Grau de Proteção (IP): IP20
• Vida Elétrica: 8.000 ciclos de operação a 400/415 V AC (In)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos em painéis de distribuição, proteção de transformadores de potência, proteção de motores de alta potência (até 520 kW ou 707,0 CV), proteção de geradores e sistemas de energia renováveis.
• Infraestrutura: Edifícios comerciais e industriais de grande porte, data centers, hospitais, sistemas de transporte ferroviário.
• Setores: Energia, naval, óleo e gás, mineração, indústria pesada, manufatura.
