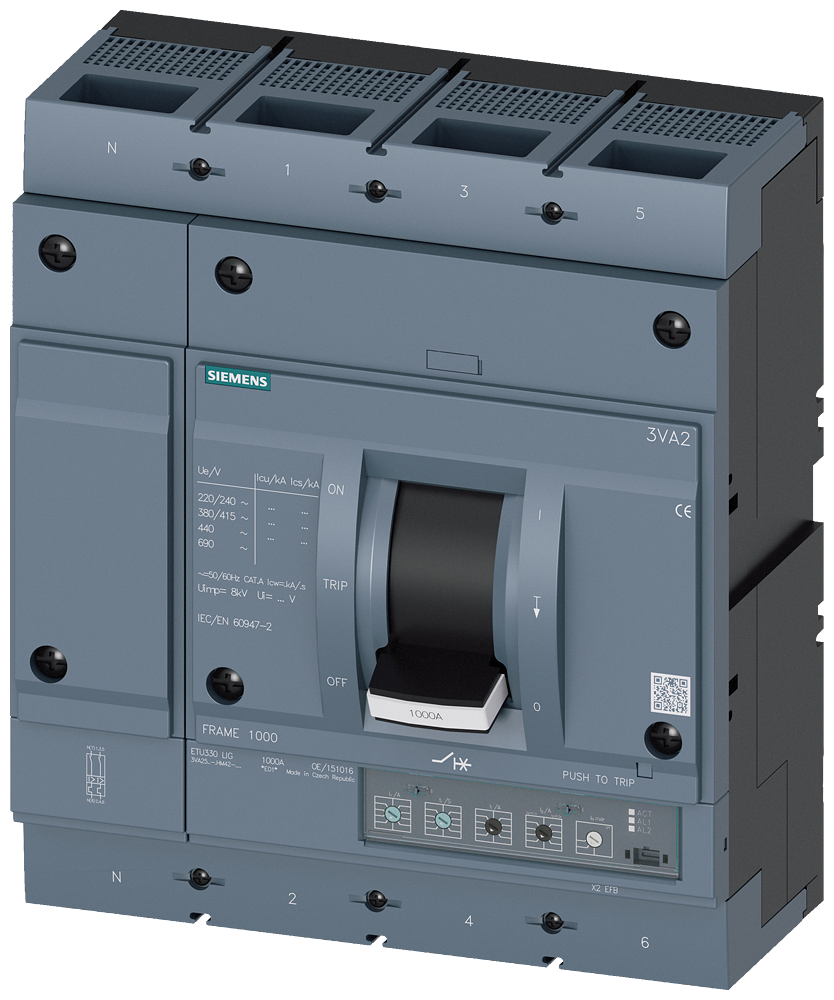

DISJUNTOR 3VA2 IEC FRAME 1000 CLASSE DA CAPACIDADE DE INTERRUPÇÃO M ICU=55KA 3VA25105HM420AA0 SIEMENS

O disjuntor de caixa moldada 3VA2 IEC Frame 1000 é um dispositivo de proteção elétrica projetado para sistemas de distribuição de energia em ambientes de automação industrial, garantindo segurança e continuidade operacional através de sua capacidade de interrupção superior.

DETALHES TÉCNICOS

• Modelo: 3VA25105HM420AA0
• Fabricante: Siemens
• Tipo: Disjuntor de Caixa Moldada (MCCB)
• Padrão: IEC
• Frame: 1000
• Corrente Nominal (In): 1000 A
• Classe de Capacidade de Interrupção Ultima (Icu): M
• Capacidade de Interrupção Nominal de Curto-Circuito (Icu) a 400 V CA: 55 kA
• Número de Polos: 4
• Tipo de Liberação: Eletrônica
• Faixa de Configuração da Liberação de Sobrecarga (Ir): Ajustável, tipicamente de 0,4 a 1,0 x In
• Faixa de Configuração da Liberação de Curto-Circuito (Ii): Ajustável, tipicamente de 1,5 a 12 x In
• Tensão Nominal de Operação (Ue): 690 V CA
• Tensão Nominal de Isolamento (Ui): 800 V
• Tensão Nominal de Impulso (Uimp): 8 kV
• Dimensões (AxLxP): Aproximadamente 406 x 210 x 275 mm
• Montagem: Painel traseiro ou trilho DIN (com acessórios adequados)
• Proteção: Sobrecarga, curto-circuito

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos elétricos de alta corrente, distribuição de energia em painéis principais e secundários, proteção de máquinas de grande porte, seccionamento de circuitos.
• Setores: Geração e distribuição de energia, indústria pesada, infraestrutura de edifícios industriais, data centers, transportes.
