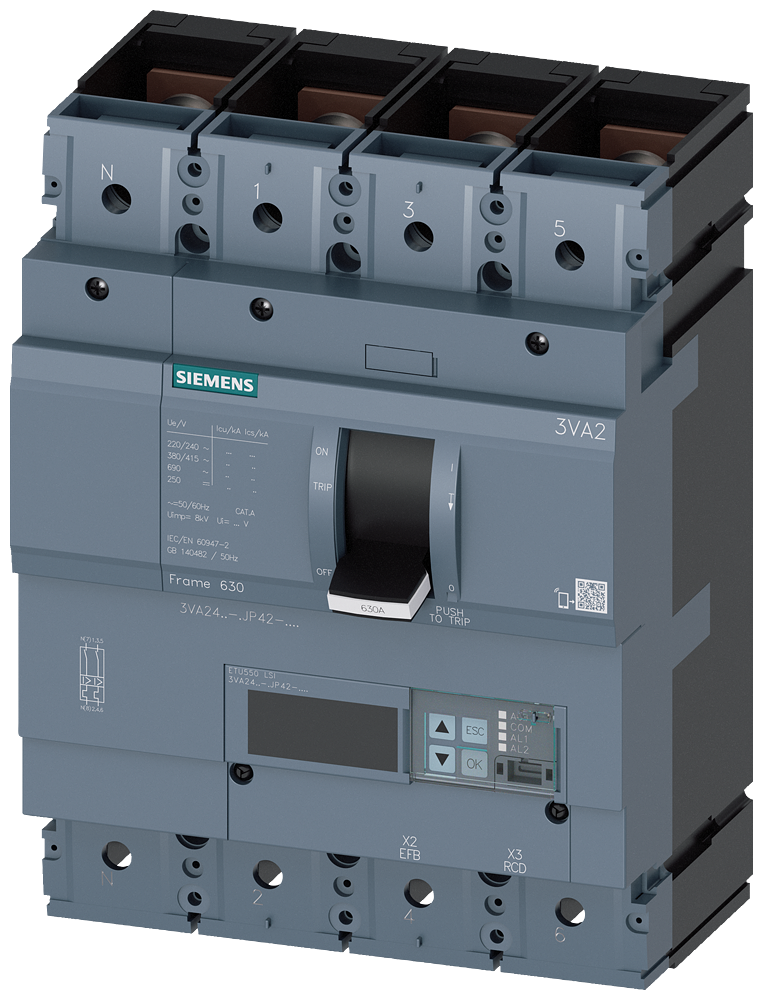

DISJUNTOR 3VA2 IEC FRAME 630 CLASSE DA CAPACIDADE DE INTERRUPÇÃO L ICU=150KA 3VA24638JP420AA0 SIEMENS

O Disjuntor Siemens 3VA2 IEC Frame 630 é um dispositivo de proteção elétrica projetado para aplicações exigentes em automação industrial, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos, essencial para a infraestrutura elétrica de plantas industriais.

DETALHES TÉCNICOS

• Tipo: Disjuntor de caixa moldada
• Série: 3VA2
• Pólos: 3
• Corrente Nominal: 630 A
• Tensão Nominal de Operação Ue (CA): 690 V
• Tensão Nominal de Isolamento Ui: 800 V
• Capacidade de Interrupção Máxima Icu (400V CA): 150 kA
• Capacidade de Interrupção Máxima Icu (690V CA): 50 kA
• Limites de Temperatura de Operação: -25 °C a +70 °C
• Ajuste da Corrente de Sobrecarga Ir: 0,4 a 1,0 x In (ajustável)
• Proteção Térmica: LSI (Long time, Short time, Instantaneous)
• Proteção magnética de curta duração Isd: 1,5 a 10 x Ir (ajustável)
• Proteção instantânea de curto-circuito Ii: 1,5 a 12 x In (ajustável)
• Perda de Potência (por pólo): Aproximadamente 50 W (0,068 CV)
• Vida Elétrica: 10000 ciclos
• Vida Mecânica: 25000 ciclos
• Grau de Proteção (IP): IP20 (acessórios específicos podem aumentar o IP)
• Montagem: Painel
• Conexão: Terminais de parafuso
• Conformidade: IEC 60947-2
• Dimensões (AxLxP): 280 mm x 140 mm x 100 mm
• Peso: Aproximadamente 5,5 kg

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição industriais, motores de grande porte, transformadores, subestações secundárias e geradores
• Infraestrutura: Proteção de alimentadores principais e painéis de controle, centros de distribuição de energia (CDP)
• Sistemas elétricos: Usinas de energia (convencionais e renováveis), grandes instalações comerciais
• Setores: Petróleo e Gás, Mineração, Químico e Petroquímico, Manufatura Pesada, Siderurgia, Cimento, Transporte
