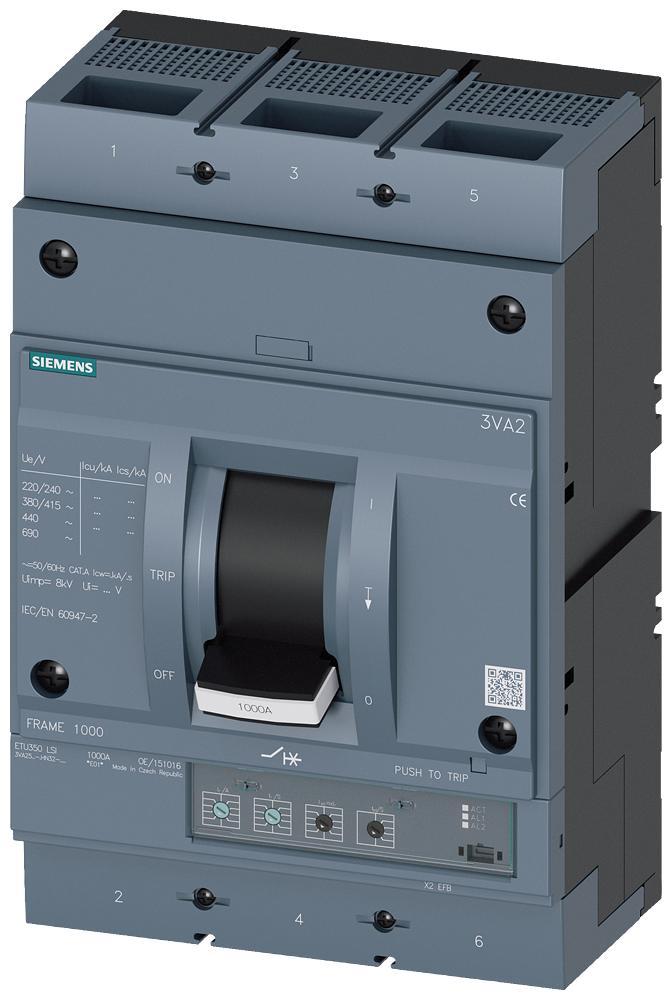

DISJUNTOR 3VA2 IEC FRAME 1000 CLASSE DA CAPACIDADE DE INTERRUPÇÃO C ICU=110KA 3VA25637HN320AA0 SIEMENS

O Disjuntor Siemens 3VA2 é um componente fundamental para a proteção de instalações elétricas em ambientes de automação industrial, garantindo a segurança de equipamentos e a continuidade operacional através de sua alta capacidade de interrupção em situações de sobrecarga e curto-circuito.

DETALHES TÉCNICOS

• Tipo de produto: Disjuntor Compacto
• Série: 3VA2
• Norma: IEC
• Tamanho do frame: Frame 1000
• Corrente nominal: 630 A
• Polos: 3P
• Tensão operacional nominal CA: max. 690 V
• Frequência operacional: 50/60 Hz
• Capacidade de interrupção nominal final (Icu): 110 kA a 400 V CA
• Capacidade de interrupção nominal de serviço (Ics): 110 kA a 400 V CA (100% de Icu)
• Classe de capacidade de interrupção: C
• Proteção de sobrecarga: Eletrônica, ajustável
• Proteção de curto-circuito: Eletrônica, ajustável
• Unidade de disparo: ETU320 (LSI – Long Time, Short Time, Instantaneous)
• Conexão: Terminais de parafuso
• Potência dissipada por polo: Aproximadamente 41 W (para corrente nominal de 630 A)
• Grau de proteção (IP): IP40 (com tampa na parte frontal)
• Fixação: Parafuso (fixo)
• Temperatura ambiente de operação: -25 °C a +70 °C
• Dimensões (AxLxP): 280 mm x 210 mm x 120 mm
• Peso: Aproximadamente 9,5 kg

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais e ramais de alta potência, sistemas de distribuição de energia, centros de controle de motores (CCM)
• Infraestrutura: proteção de subestações industriais e painéis de média e baixa tensão
• Setores: energia, siderurgia, mineração, petroquímico, naval e grandes instalações comerciais
