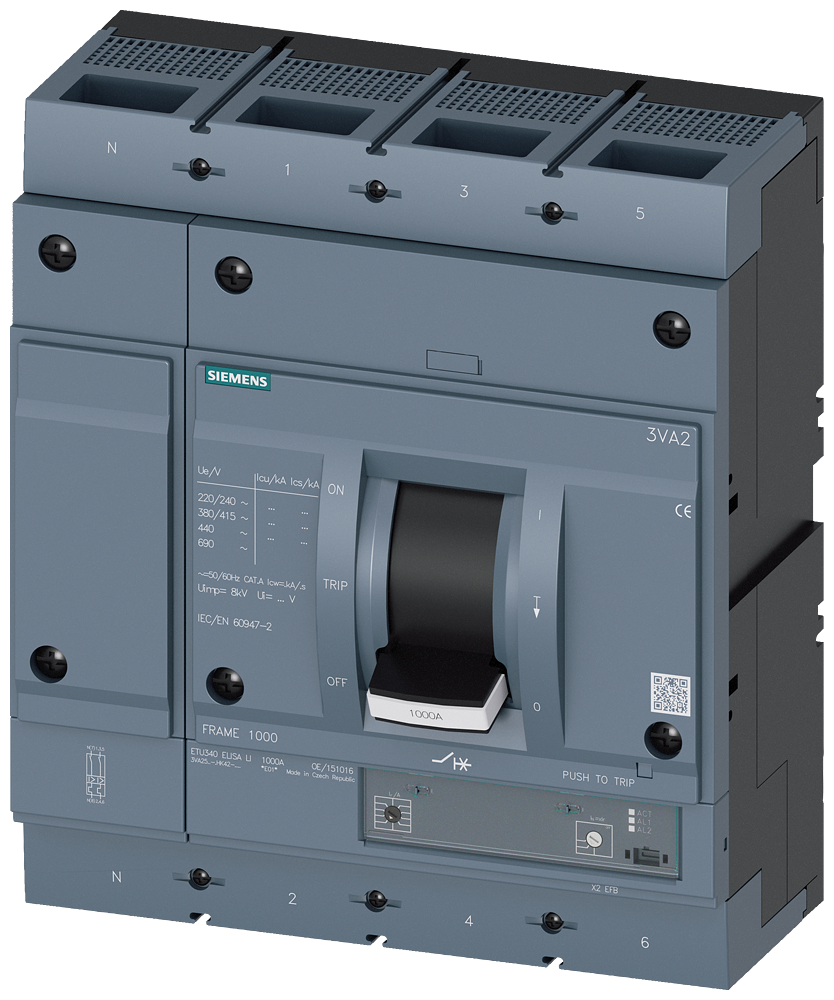

DISJUNTOR 3VA2 IEC FRAME 1000 CLASSE DA CAPACIDADE DE INTERRUPÇÃO M ICU=55KA 3VA25635HK420AA0 SIEMENS

O Disjuntor Siemens 3VA2 é um dispositivo de proteção elétrica projetado para garantir a segurança e a operação contínua de sistemas em ambientes de automação industrial, oferecendo alta capacidade de interrupção e confiabilidade em circuitos de baixa tensão para proteção contra sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Caixa Moldada (MCCB)
• Modelo: 3VA2563-5HK42-0AA0
• Fabricante: Siemens
• Série: 3VA2
• Pólos: 3
• Corrente Nominal (In): 630 A
• Capacidade de Interrupção (Icu) a 400V CA: 55 kA (Classe M)
• Tensão Nominal de Operação (Ue): 690 V CA
• Tensão Nominal de Isolação (Ui): 800 V
• Tensão Nominal de Impulso (Uimp): 8 kV
• Frequência: 50/60 Hz
• Método de Liberação: Eletrônico
• Funções de Proteção: Proteção de linha, proteção contra curto-circuito instantâneo, seletivo e com retardo
• Faixa de Ajuste da Unidade de Disparo Eletrônica: 0,4 a 1 vezes a corrente nominal (Ir) para proteção de sobrecarga
• Potência Máxima de Motor (AC-3, 400V): 315 kW (428,28 CV)
• Conexão: Terminais de parafuso
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Elétrica: 8.000 ciclos de operação (comutação)
• Vida Mecânica: 20.000 ciclos de operação
• Montagem: Trilho DIN ou placa de montagem
• Dimensões (AxLxP): 280 mm x 140 mm x 115 mm
• Padrões e Certificações: IEC 60947-2, UL 489, CSA 22.2 No. 5

APLICAÇÕES E SETORES

• Aplicações: Proteção de distribuidores de energia, painéis de controle, máquinas industriais, sistemas de automação predial, motores de alta potência.
• Painéis Elétricos: Usado em painéis de distribuição principal e subdistribuição em instalações industriais e comerciais.
• Máquinas e Equipamentos: Proteção de circuitos de máquinas-ferramenta, equipamentos de processamento, linhas de montagem.
• Setores: Manufatura, energia, infraestrutura, processamento químico, farmacêutica, mineração, construção, serviços públicos.
