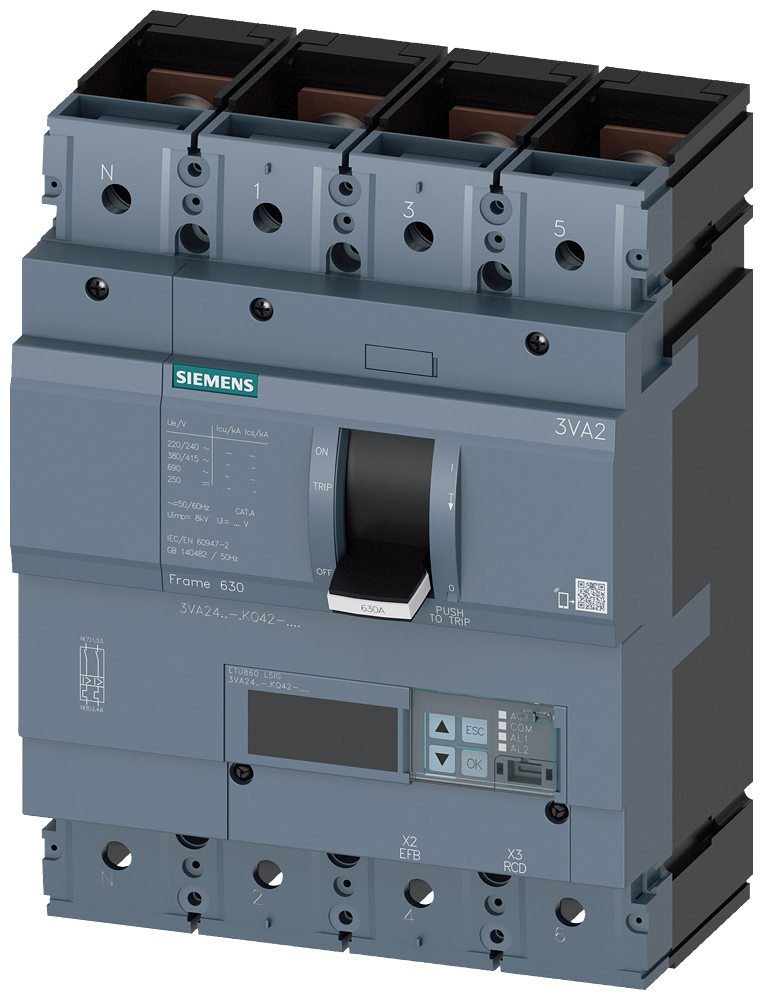

DISJUNTOR IEC FRAME 630 500 A DE 4 POLOS 85 KA ETU8 LSIG CONEXÃO ROSC 3VA24506KQ420AA0 SIEMENS

O Disjuntor Siemens 3VA24506KQ420AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações exigentes em automação industrial, garantindo a segurança e a continuidade operacional de sistemas elétricos complexos através da interrupção de sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Modelo: 3VA24506KQ420AA0
• Série: 3VA2 IEC
• Corrente nominal (In): 500 A
• Número de polos: 4
• Capacidade de interrupção (Icu) a 400/415 V CA: 85 kA
• Frame (Tamanho do quadro): 630
• Unidade de disparo: Eletrônica ETU8
• Funções de proteção:
  • L: Proteção contra sobrecarga (Long time)
  • S: Proteção contra curto-circuito de curta duração (Short time)
  • I: Proteção contra curto-circuito instantânea (Instantaneous)
  • G: Proteção contra falha à terra (Ground fault)
• Tipo de conexão: Rosqueada
• Tensão operacional nominal (Ue): Até 690 V CA
• Frequência operacional: 50/60 Hz
• Classe de desligamento de energia: Nível 3 (para proteção contra curto-circuito)
• Potência dissipada típica por polo em In: 20 W (equivalente a 0,027 CV)
• Temperatura ambiente de operação: -25 °C a +70 °C
• Dimensões (AxLxP): 280 mm x 185 mm x 110 mm (aproximado)
• Normas aplicáveis: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais de distribuição, painéis elétricos de grande porte, máquinas industriais de alta potência, geradores, proteção de motores com partidas frequentes
• Setores: indústria pesada, metalurgia, mineração, petroquímica, energia (geração e distribuição), infraestrutura
