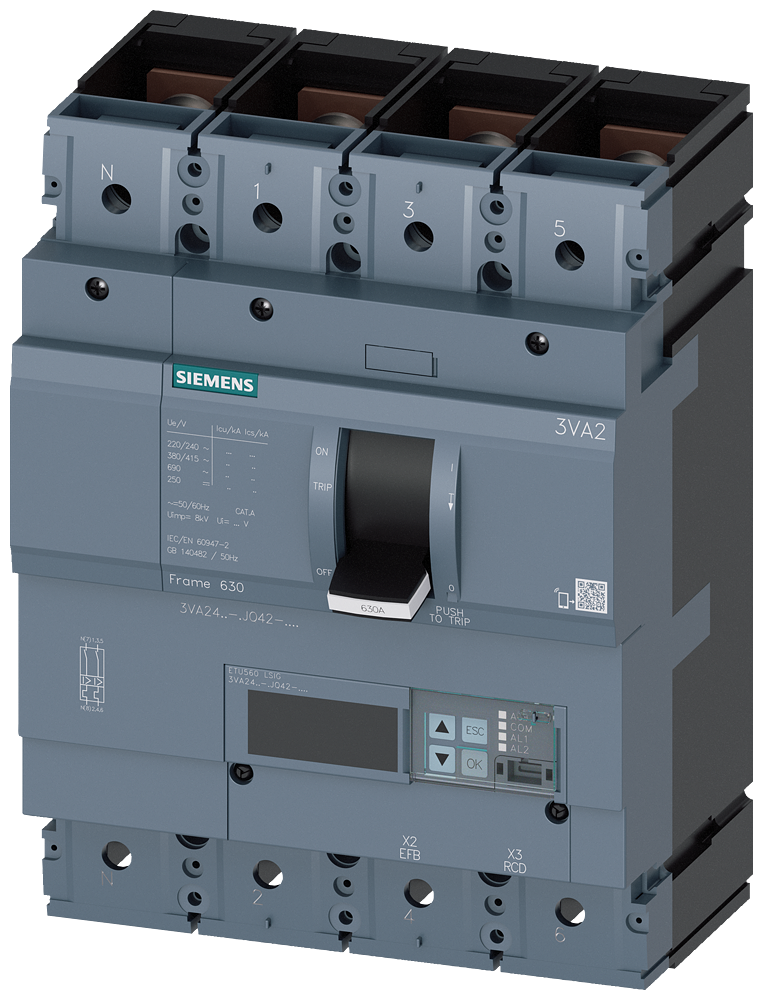

DISJUNTOR IEC FRAME 630 500 A DE 4 POLOS 85 KA ETU5 LSIG CONEXÃO ROSC 3VA24506JQ420AA0 SIEMENS

O Disjuntor Siemens 3VA24506JQ420AA0 é um componente essencial para a proteção de sistemas elétricos em ambientes de automação industrial, garantindo segurança e confiabilidade na distribuição de energia através de sua robusta capacidade de interrupção e unidade de disparo eletrônica avançada.

DETALHES TÉCNICOS

• Tipo de produto: Disjuntor IEC
• Referência: 3VA24506JQ420AA0
• Fabricante: Siemens
• Número de polos: 4
• Corrente nominal: 500 A
• Quadro (Frame): 630
• Capacidade de interrupção Icu: 85 kA a 415 V CA
• Unidade de disparo: Eletrônica ETU5 Series
• Funções de proteção da unidade de disparo: LSIG (Sobrecarga de Longo Tempo, Curto-circuito de Curto Tempo, Curto-circuito Instantâneo, Falha de Aterramento)
• Tipo de conexão: Conexão roscada
• Tensão operacional nominal (Ue): Até 690 V CA
• Frequência operacional: 50/60 Hz
• Categoria de utilização: A
• Consumo de energia (disparo): 10 W
• Perda de potência por polo: 13,2 W (total para 500A)
• Durabilidade elétrica: 8.000 ciclos de operação
• Durabilidade mecânica: 20.000 ciclos de operação
• Grau de proteção (IP): IP20 (com tampas de terminais)
• Temperatura ambiente de operação: -25 °C a +70 °C
• Padrões de conformidade: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais e secundários em painéis de distribuição, proteção de transformadores, proteção de motores de grande porte acima de 370 kW (503,46 CV), proteção de geradores.
• Linhas de produção: Sistemas de alimentação de máquinas, proteção de equipamentos de processo intensivo.
• Setores: Petroquímico, siderúrgico, energia (geração e distribuição), mineração, infraestrutura, datacenter.
