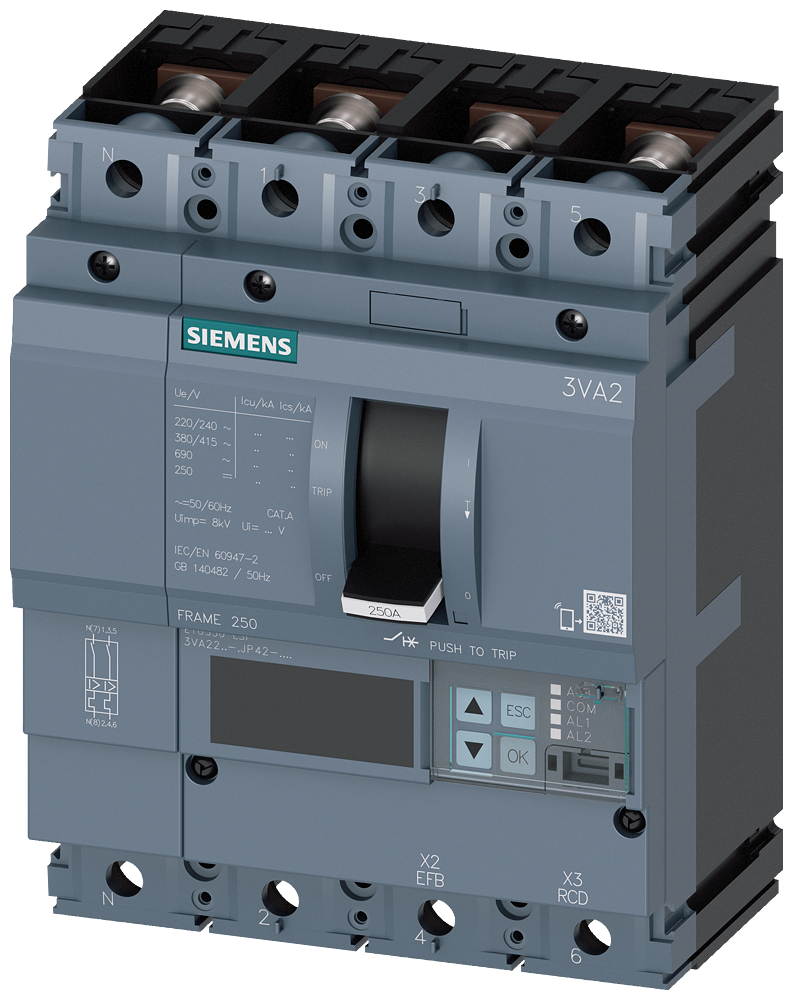

DISJUNTOR IEC FRAME 250 160 A DE 4 POLOS 85 KA ETU5 LSI CONEXÃO ROSCA 3VA22166JP420AA0 SIEMENS

O Disjuntor Siemens 3VA22166JP420AA0 oferece proteção aprimorada para circuitos elétricos em ambientes de automação industrial, garantindo segurança e continuidade operacional em sistemas de distribuição de baixa tensão com tecnologia avançada de disparo eletrônico.

DETALHES TÉCNICOS

• Modelo: 3VA22166JP420AA0
• Tipo: Disjuntor IEC
• Corrente nominal: 160 A
• Número de polos: 4
• Capacidade de interrupção em curto-circuito (Icu): 85 kA a 400 V CA
• Tensão operacional nominal CA: 690 V
• Tensão nominal de isolamento (Ui): 800 V
• Tensão nominal de impulso (Uimp): 8 kV
• Unidade de disparo: Eletrônica ETU5 LSI (longa, curta e instantânea)
• Faixa de ajuste para proteção de sobrecarga (IR): 0,4 a 1,0 x In (ajustável)
• Montagem: Painel, fixação através de parafusos
• Conexão: Terminais de rosca para cabos
• Dimensões (AxLxP): 204 mm x 144 mm x 110 mm
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção (IP): IP20 (terminais protegidos)
• Peso: Aproximadamente 2,4 kg
• Potência dissipada máxima: 12 W (por polo)

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos até 75 kW (102,0 CV), proteção de transformadores, sistemas de distribuição de energia em painéis principais e secundários, proteção de linhas e cargas em ambientes industriais, sistemas de automação de processos.
• Linhas de produção: Controle de alimentação de maquinário em linhas de montagem, proteção de circuitos de comando e potência.
• Setores: Manufatura, energia, infraestrutura, saneamento, mineração, petroquímico, farmacêutico.
